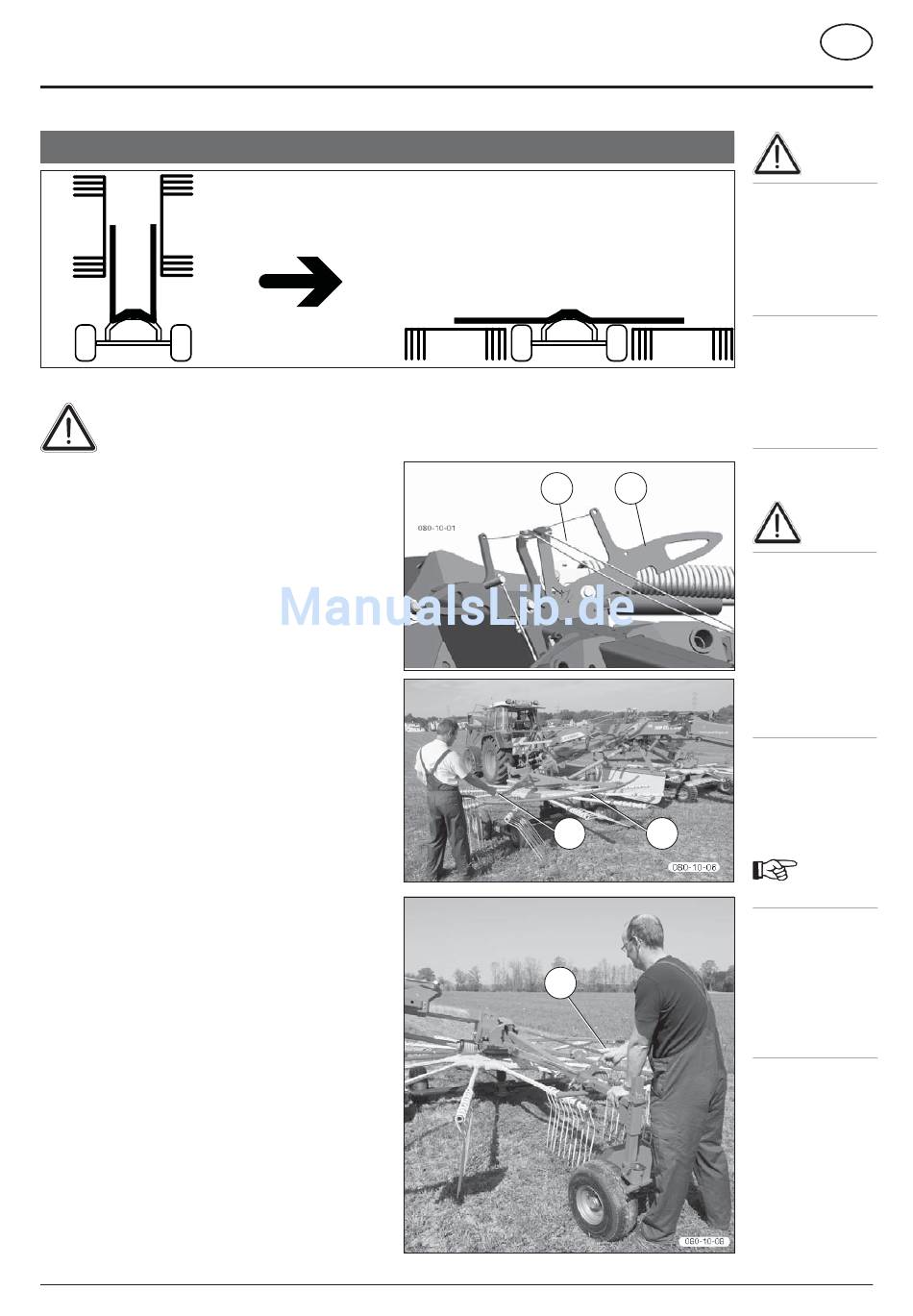

Umstellen von Transport- in Arbeitsstellung
Achtung!
Das hydraulische Absenken der Kreisel
ist in einem Zug durchzuführen. Wird
zwischendurch gestoppt, kann kurzfristig
ein undefiniertes Heben / Senken einzelner
Kreisel vorkommen.
1. Absenken der Kreisel
- Mit dem doppelwirkenden Steuergerät die Kreisel
kurz anheben um die Transportsicherung (2) frei zu
geben.
- Seil (1) ziehen und mit dem doppelwirkenden Steuer-
gerät die Kreisel ganz absenken
- Seil (1) los lassen
2. Transportmaßnahmen deaktivieren
(Nur notwendig bei Variante Top 972 C s-line)
2.1 Zinkenträger anbauen
Die am Rahmen transportierten Zinkenträger an die
Kreisel anbauen.
- Die Zinkenträger anbauen und jeweils mit dem
Klappvorstecker sichern!
2.2 Schutzbügel in Position schwenken
- Pro Kreisel den Schutzbügel (3) mit Seil (4) ausrasten
und nach vorne schwenken bis dieser hörbar wieder
eingerastet ist.
- Pro Kreisel den Zusatzbügel am vorderen Beleucht-
ungsträger ausfahren und je nach Arbeitsbreite
abstecken.
3. Äußere Tasträder positionieren (Option)
Je nach Mähgut können die äußeren Tasträder für die
optimalen Einsatzbedingungen abgesteckt werden.
- Seil (5) ziehen
- Tastrad in Position schwenken, Seil los lassen und
Tastrad einrasten lassen.
1200_D_Einsatz_2502
1
4
5
- 20 -
EINSATZ
075-09-05
Das Umstellen
von Arbeits- in
Transportstellung
und umgekehrt
nur auf ebenem,
festem Boden
durchführen.
Vergewissern,
Schwenkbereich
frei ist und sich
Gefahrenbereich
2
Gefährdung durch
rotierende Zinken
Schalten sie den
Schwader ab,
bevor sie die
Kabine verlassen
oder wenn sich
Personen dem
Gefahrenbereich
3
Schutzbügel:
Variante "hydrau-
lische Schutzbü-
gelschwenkung"
- die Schutzbü-
gel schwenken
beim Heben und
D
Achtung!
dass der
niemand im
befindet.
Achtung!
nähern.
Hinweis für
automatisch
Senken.
