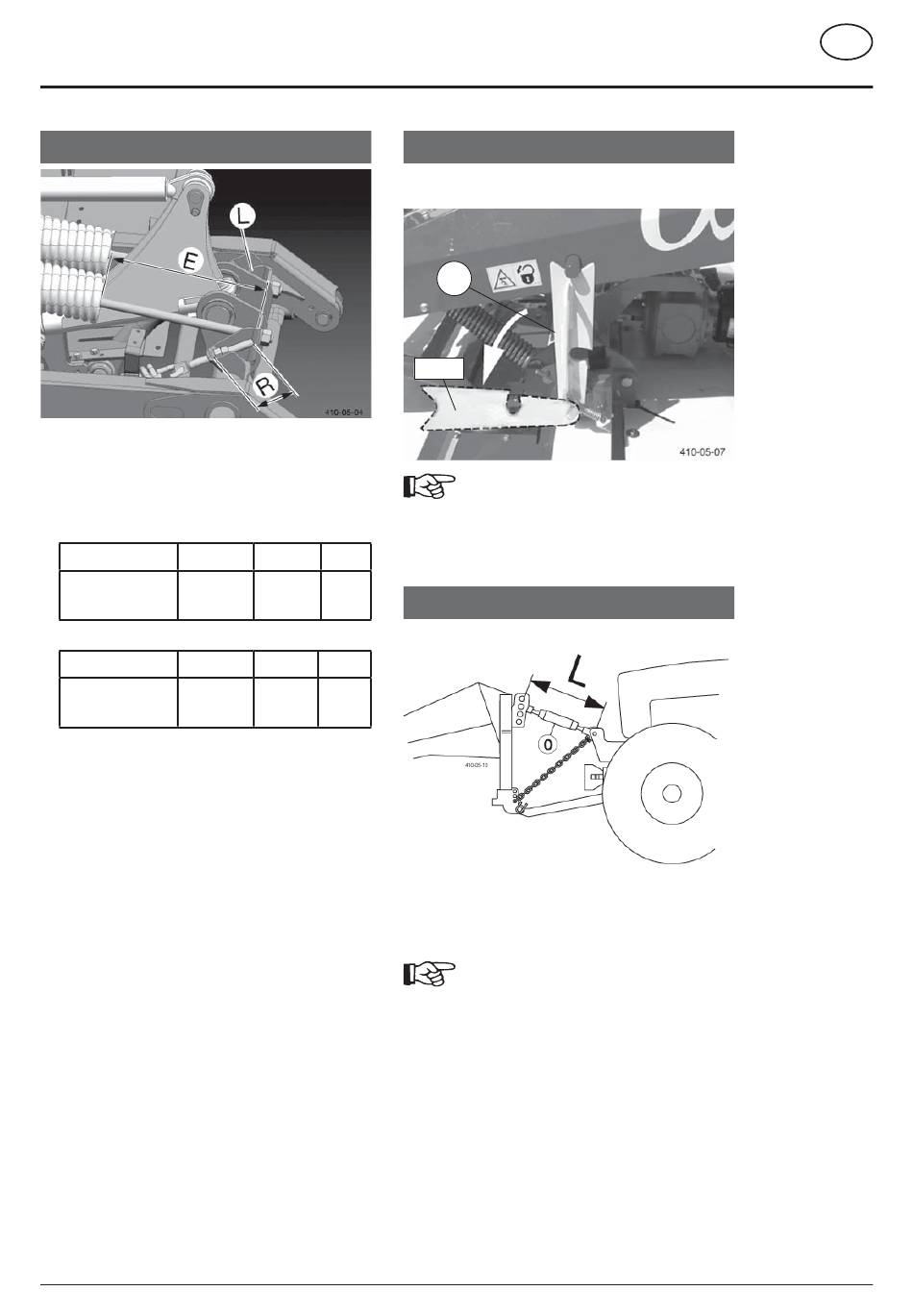

Federvorspannung einstellen
E = Entlastungsfedern
R= Gewichtsausgleich rechts
L = Gewichtsausgleich links
Mähwerk mit Schwadformer
Type
E
EUROCAT 311
245
alpha-motion
(mm)
Mähwerk mit Aufbereiter ED
Type
E
EUROCAT 311
180
alpha-motion
(mm)
1000_D-AlphaMotion_3551
- Klappe (K) in "Pos 2" schwenken
Pos 2
R
L
55
25
(mm)
(mm)
Mit Oberlenker (O):
R
L
45
45
(mm)
(mm)
Bei Veränderung der Oberlenkerlänge L +/- ist eine
Veränderung der Schnitthöhe zwischen 3 und 6 cm
möglich.
- 13 -
ANBAUEINHEIT "alpha-motion"
Einsatz
K
Hinweis!
Bei der Einstellung und während der Arbeit,
muß das Hydraulik-Steuerventil für das
Fronthubwerk für die eingestellte Position
gesperrt werden.
Schnitthöhe einstellen
Hinweis!
Beim Abstellen des Mähwerks Anbaudreieck
wieder in vertikale Position bringen.
1)
nur bei Scheibenmähern
1)
