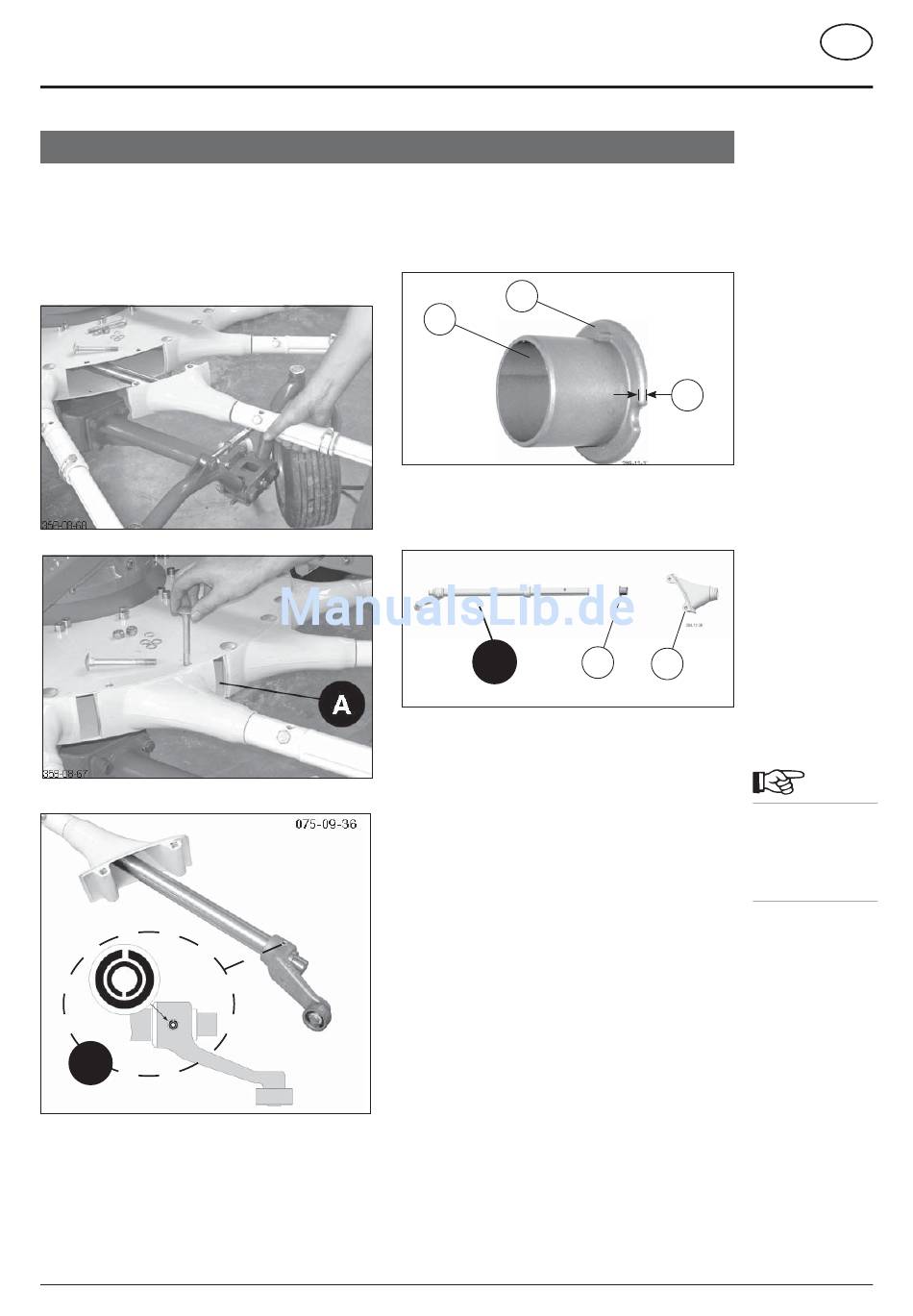

1. Steuerwelle ausbauen
- Federvorstecker am Zinkenarm öffnen und
Zinkenarm abziehen.
- Muttern M12 lösen
- Schrauben M12x110 herausnehmen
- Steuerwelle (C) herausziehen
- Abdeckkappen (A) lösen sich dabei
- Bei Bedarf: Steuerhelbel (B) wechseln
B
1200-D Wartung_2502
Kreiseleinheit
2. Lagerbuchse wechseln
Nach längerer Betriebsdauer kann es zu einem erhöhten
Verschleiß der Lagerbuchsen an den Steuerwellen
kommen. Die Lagerbuchsen (3) sind zu wechseln, wenn
der Buchsenbund (1) weniger als 1mm breit ist.
3
- Gegenlager (4) nach vorne abziehen
- Lagerbuchse (3) herausschlagen
- Bei Bedarf Steuerwelle (C) wechseln
C
- Neue Lagerbuchse (3) in Gegenlager (4) einsetzen.
Achten sie auf die Nase (2) der Buchse. Sie ist eine
Drehsicherung und passt genau in eine Nut des
Gegenlagers
- Gegenlager mit Buchse auf die Steuerwelle (C)
aufsetzen und in die richtige Position bringen.
3. Steuerwelle einbauen
- Steuerwelle mit Gegenlager in den Kreisel einsetzen
- Schrauben M12 x110 mittels Muttern wieder
festziehen.
- Abdeckklappen (A) zwischen den Gegenlagern
einsetzen.
- Zinkenarm auf Steuerwelle aufsetzen und mittels
Federvorstecker befestigen.
- 27 -
WARTUNG
2
1
4
3
D
Hinweis:
Auf die Position
der Spannstifte
achten!
(siehe Detail B -
Abb.: 075-09-36)
