Erklärung:
Y1
Sitzventil - Kreisel Links
Y2
Sitzventil - Kreisel Rechts
Y3
Wegeventil - Straßentransportstellung
Y4
Wegeventil - Schwadbreite
Y5
Sitzventil - Verriegelung Schwimmstellung
Y6
Sitzventil - Verriegelung Heben / Senken
Y7
Sitzventil - Rechhöhenverstellung Links
Y8
Sitzventil - Rechhöhenverstellung Rechts
1201-D SERVICE_2502

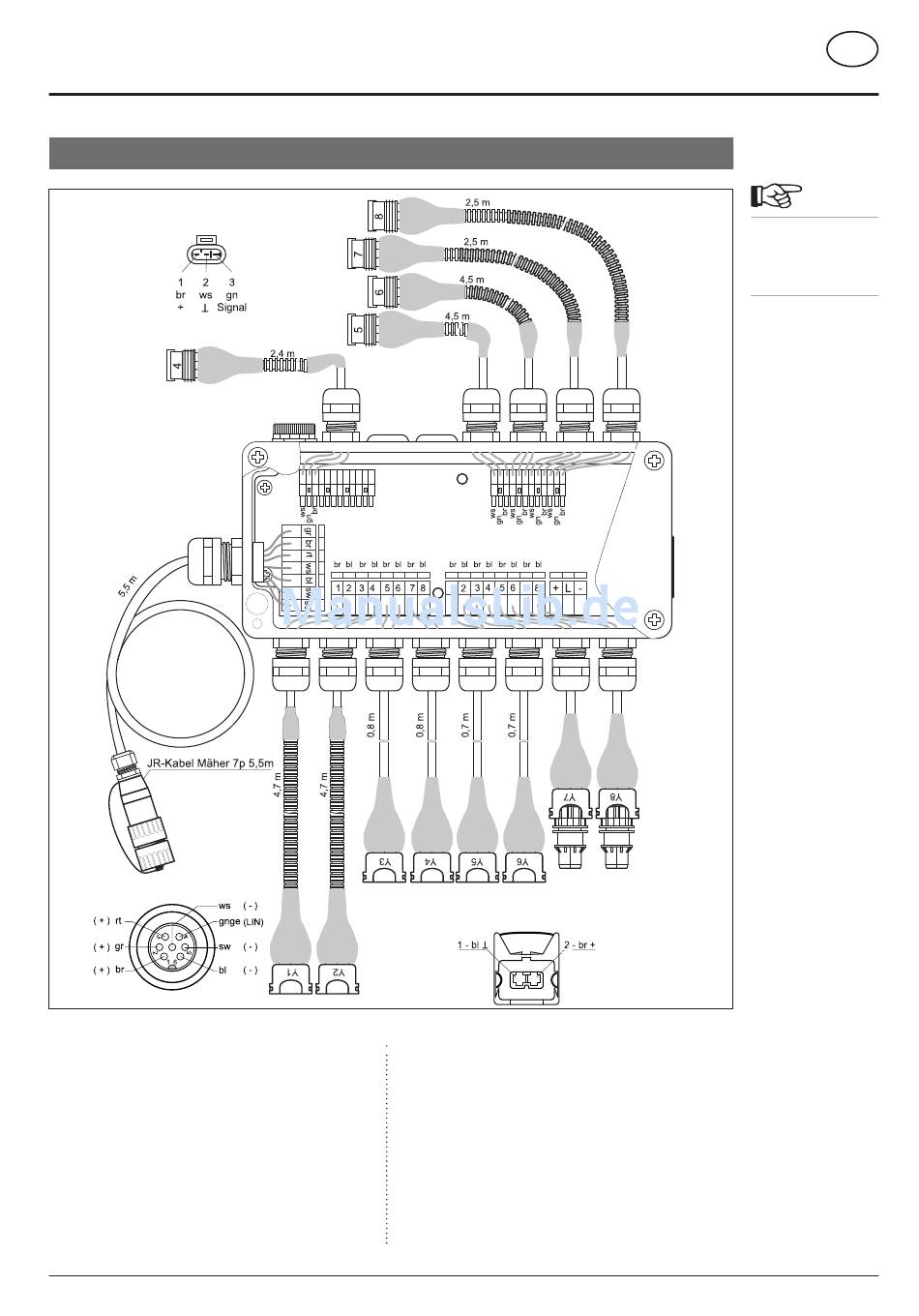

Elektro-Schaltplan (Select Control)
S4
S5
S6
S7
S8
Drehzahl der Gelenkwelle
Seitenverschiebung MIN Links
Seitenverschiebung MIN Rechts
Vorgewendeposition Links
Vorgewendeposition Rechts
- 34 -
SERVICE
D
Hinweis!
Alle Steckeran-
sichten werden
von außen gese-
hen.
Farbcode:
bl
blau
br
braun
gn
grün
gnge
grün / gelb
gr
grau
rt
rot
sw
schwarz
ws
weiss
