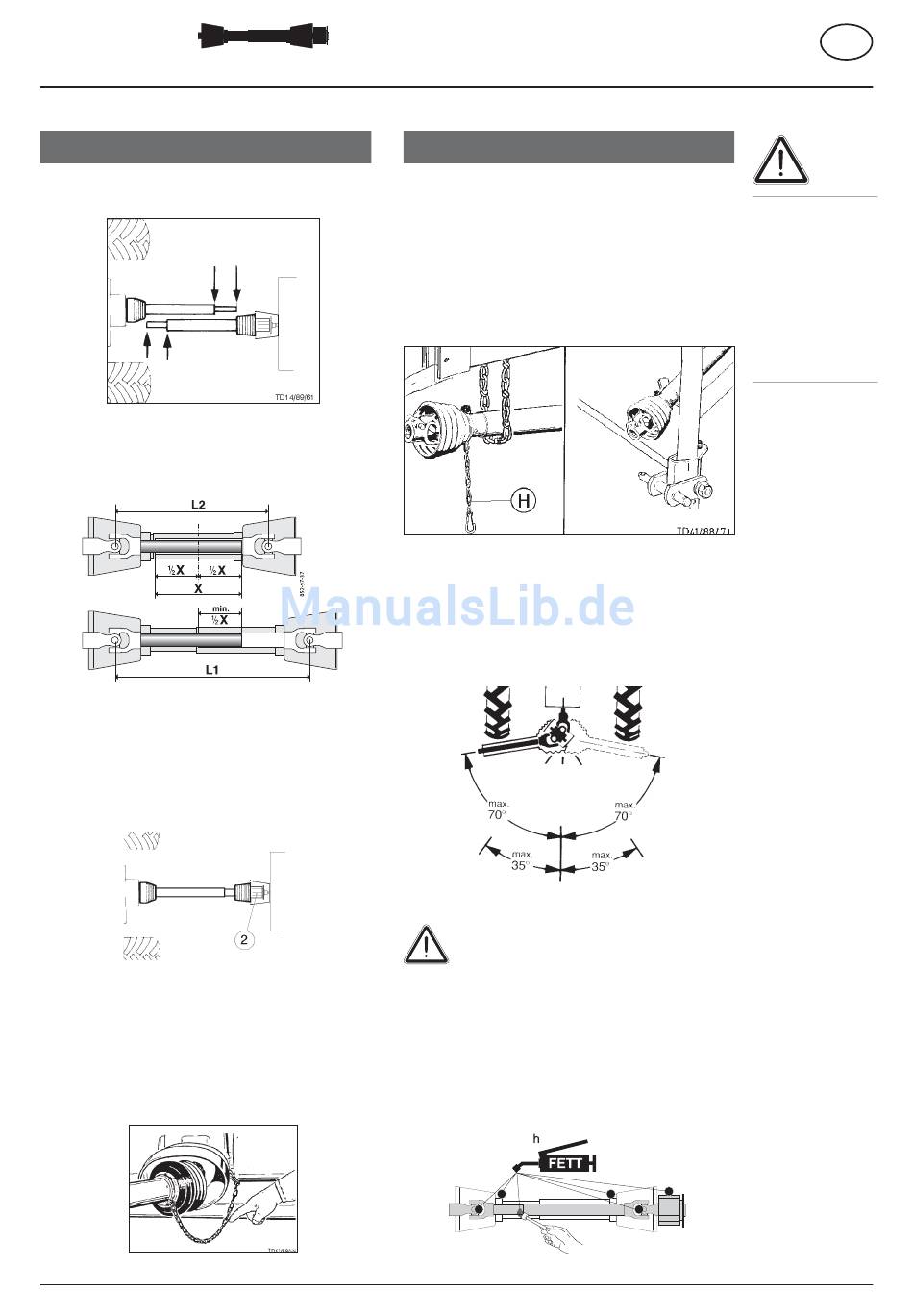

Anhang - B
Anpassen der Gelenkwelle
Die richtige Länge wird durch vergleichen bei der
Gelenkwellenhälften festgelegt.
Ablängevorgang
- Zur Längen anpas sung Gelenk wel len häl ften in kür ze ster
Be triebs stel lung (L2) neben ein ander halten und
anzeichnen.
Achtung!
• Maximale Betriebslänge (L1) beachten
- Größtmögliche Rohr überdeckung (min.
anstreben
• Innen- und Außen schutzrohr gleichmäßig kürzen
• Überlastsicherung (2) ge räteseitig aufstecken!
• Vor jeder Inbetriebnahme der Gelenkwelle prüfen, ob
Verschlüsse sicher eingerastet sind.
Sicherungskette
- Gelenkwellenschutzrohr mit Ketten gegen mitdrehen
si chern.
Auf ausreichenden Schwenk bereich der Gelenkwelle
ach ten!
0700_ D-Gelenkwelle_BA-ALLG
Arbeitshinweise
Beim Einsatz der Maschine darf die zulässige Zapf wel len-
dreh zahl nicht überschritten werden.
- Nach Abschalten der Zapfwelle kann das an ge bau te
Gerät nach lau fen. Erst wenn es voll kom men still steht,
darf daran ge ar bei tet werden.
- Beim Abstellen der Ma schi ne muß die Gelenkwelle
vor schrifts mä ßig ab gelegt bzw. mittels Kette
gesichert werden. Si che rungs ket ten (H) nicht zum
Aufhängen der Ge lenk wel le benutzen.
Weit win kel ge lenk:
Maximale Abwinkelung im Betrieb und im Stillstand
70
.
°
Nor mal ge lenk:
Maximale Abwinkelung im Stillstand 90
Maximale Abwinkelung im Betrieb 35
/
X)
1
2
Wartung
Verschlissene Ab dec kun gen so fort
erneuern.
- Vor jeder Inbetriebnahme und alle 8 Betriebsstunden
mit Markenfett abschmieren.
- Vor jeder längeren Stillstandzeit Gelenkwelle säubern
und abschmieren
Im Winterbetrieb sind die Schutzrohre zu fetten, um
ein Festfrieren zu verhindern.
- B1 -
GELENKWELLE
.
°
.
°
8
D
Achtung!
Ver wen den Sie nur
die angegebene
bzw. mit ge lie fer-
te Gelenkwelle,
da ansonsten
für eventuelle
Scha dens fäl le
keine Garantie-
ansprüche
be ste hen.
