Overeenkomst tussen de lengte en hoogte van de aanzuigleiding
Ga als volgt te werk:
1.
Sluit de aanzuigleiding op het koppelstuk aan zoals dat op afbeelding _01 punt 9 blz.73 is
aangegeven en klem dat niet al te vast. Het koppelstuk heeft een O-Ring waarmee afdichting
gerealiseerd wordt.
LET OP
Gebruik tabel 1 om de maximumlengte van de aanzuigleiding te berekenen.
4.5 Aansluiting van de persleiding.
Ga als volgt te werk:
1.
Sluit de persleiding op het koppelstuk van 1" aan zoals dat op afbeelding 01 punt 11, blz. 73 is
aangegeven en zet de meegeleverde dichting daartussen om zo de afdichting te realiseren.
2.
Zet de buis met een buisklemmetje dat goed aan de muur bevestigd is, vast.
U kunt ook de zijuitgang gebruiken; ga dan als volgt te werk:
NEDERLANDS

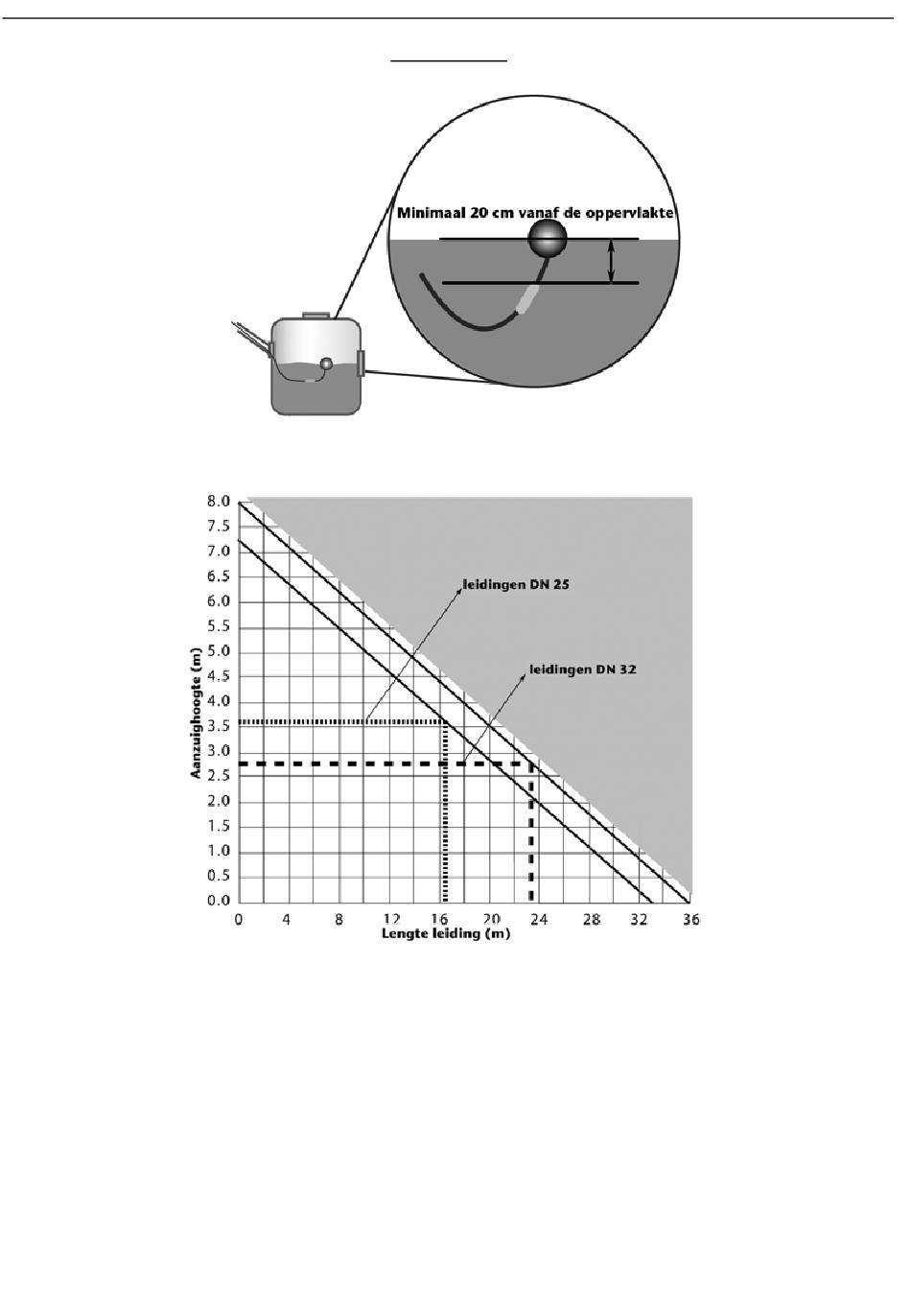

Afbeelding 03
Tabel 1
