2.
Dopo aver istallato il trasduttore assicurare e proteggere il cavo lungo il percorso stabilito.
3.
Passare il cavo attraverso la fessura inferiore del sistema (fessura da dove passano tutti i tubi ed
il cavo di alimentazione - pos16, fig. 01, pag. 5).
4.
Collegare i fili ai morsetti in base al modello del sensore, secondo la seguente tabella:
5.
Assicurare il cavo con delle fascette ai tubi interni dell'apparecchiatura.
!
Attenzione: il tubo di aspirazione deve essere posizionato in prossimità del trasduttore, il tubo di
pesca non deve essere installato ad un' altezza dal trasduttore di pressione superiore ai 5 cm
(vedi fig. 06, pag.14).
L'indicatore di livello indicherà al momento dell'istallazione serbatoio vuoto con led 0%
lampeggiante, con tutti i led accesi il livello 100%.
!
Per vasche di raccolta con altezza inferiore ai 2 m, utilizzare un trasduttore di pressione con scala 0-2m
ATTENZIONE
Il trasduttore rileva il livello automaticamente aggiornando il valore del 100% ogni qual volta si superi il
valore del liquido contenuto nella cisterna, pertanto il valore reale del 100% verrà acquisito solo a
serbatoio completamente pieno. Il valore 100% indicato durante la prima fase di riempimento del
serbatoio è da considerarsi virtuale. Dopo il primo riempimento completo della cisterna i valori da 10%
a 100% corrispondono alla reale quantità di acqua contenuta nel serbatoio.
ITALIANO

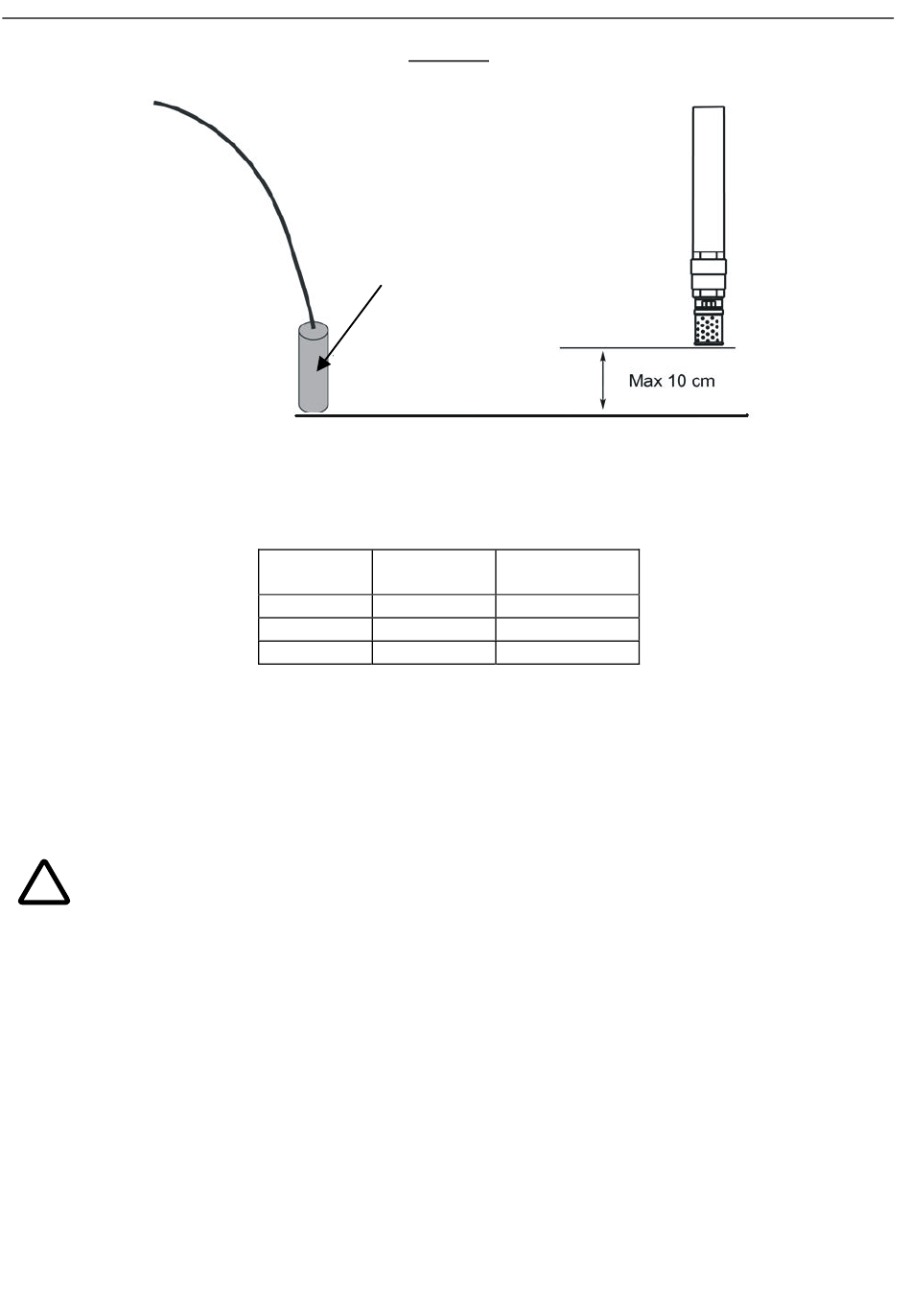

Figura 06
Trasduttore
Fondo del serbatoio
Modello
Morsetto
sensore
IN1
MAC3
filo giallo
JUMO
filo bianco
KELLER
filo rosso
16
Morsetto
+V1
filo bianco
filo marrone
filo nero
