MONTAGE DER BLENDE
Die Montage der Blenden erfolgt nach Fertigstellung der kom-
pletten Ofenanlage. Um ein Verschmutzen der Blendenoberflä-
che zu vermeiden, bitte Baumwollhandschuhe tragen.Die Blen-
de auf die Innenfront des HKD aufstecken und mit den vier bei-
liegenden Schrauben an den gezeigten Punkten (X) befestigen.
Bedingt durch die häufigen Temperaturwechsel im
Blendenbereich können sich die Schrauben der Blen-
denbefestigung lockern.
Unbedingt den festen Sitz der Blende laufend überprü-
fen und die Schrauben gegebenenfalls nachziehen.
Die Blende nicht einmauern. Dehnungsfuge vorsehen.
9
EINSTELLEN DER FEUERUNGSTÜR
Varianten mit selbstschließender Feuerungstür
Die Feuerungstür ist werkseitig eingestellt und muss
nicht verändert werden. Möchten Sie die Tür demon-
tieren, bitte nachfolgende Hinweise beachten. Der
untere Drehpunkt der Feuerungstür ist als Hebe-
scharnier ausgeführt. In der Tür ist ein Gewindebol-
zen fest verschraubt, der in eine Mutter aus Messing
im Frontrahmen eingreift. Durch Verdrehen der Mes-
singmutter am Sechskant können Sie die Höhenlage
der Tür verstellen. Zur Demontage der Tür wird die
Mutter soweit gedreht, bis der Gewindebolzen nicht
mehr in die Mutter eingreift. Dann die Tür kurz anhe-
ben und leicht nach vorne unten absenken.
Die Messingmutter ist mit einem Gewinde-
stift gegen Verdrehen gesichert. Erst nach
Lockern des Gewindestifts am Sechskant
drehen.
Der Gewindestift ist nach Herausnehmen der Luft-
leitplatte von der Innenseite zugänglich (siehe Bild
"Position der Stiftschraube"). Die Messingmutter
muss nach Abschluss der Einstellarbeiten wieder
durch Anziehen des Gewindestiftes gesichert wer-
den!
8
Aufbauanleitung HKD 5.1 (1.21)

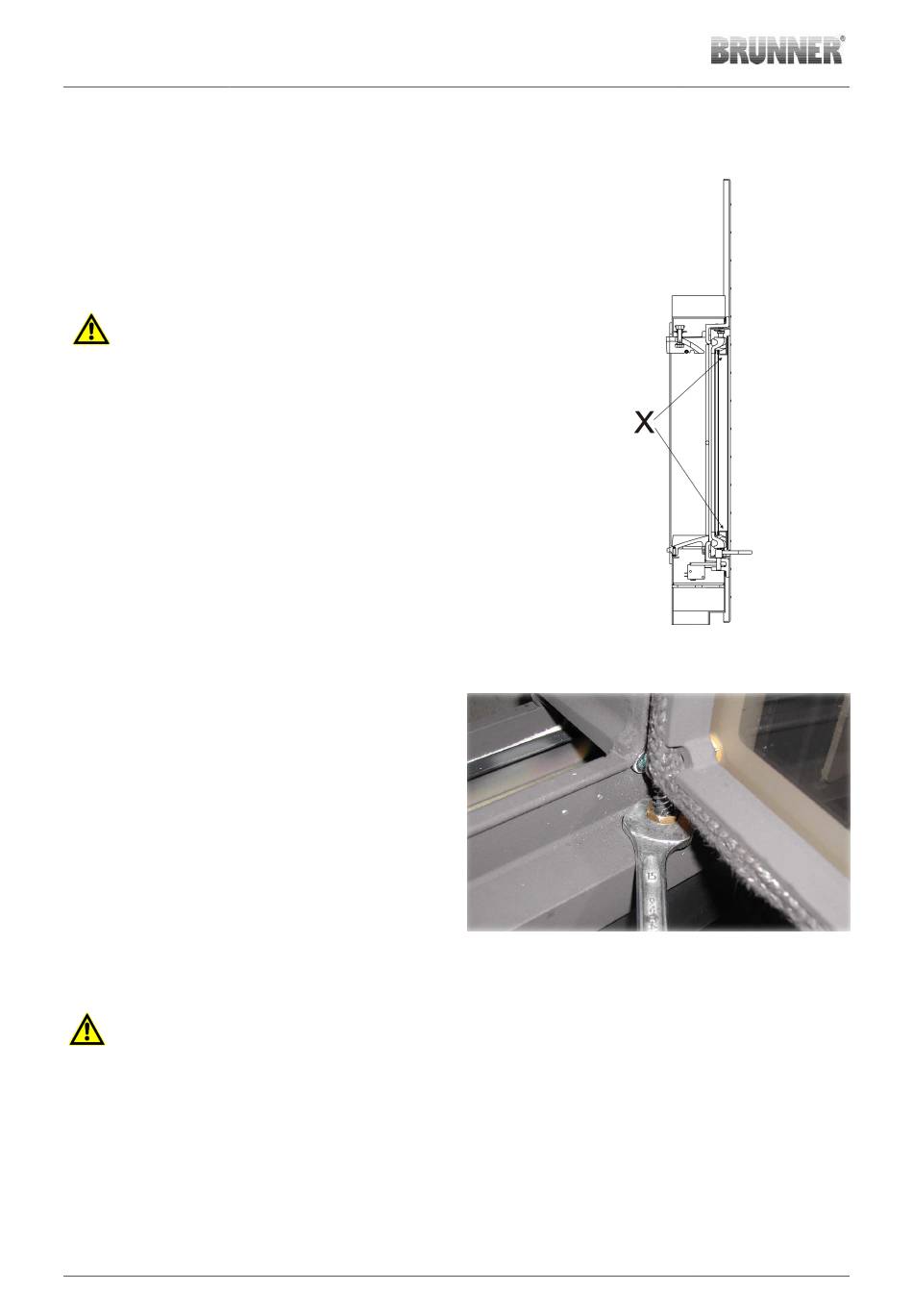

Abb. 1: Verstellen der Messingmutter
© 2023 Brunner GmbH
