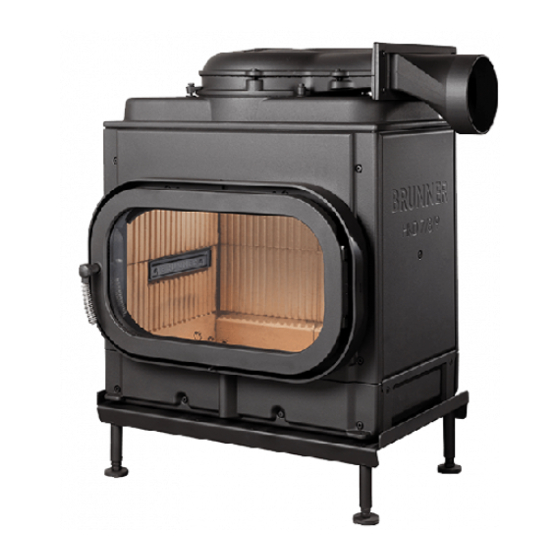

Brunner HKD 8 Aufbauanleitung
  1. Anleitungen
  2. Marken
  3. Brunner Anleitungen
  4. Kamine
  5. HKD 8
  6. Aufbauanleitung

Brunner HKD 8 Aufbauanleitung

Vorschau ausblenden Andere Handbücher für HKD 8:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Aufbauanleitung
HKD 8
©2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brunner HKD 8

Inhaltszusammenfassung für Brunner HKD 8

  • Seite 1 Aufbauanleitung HKD 8 ©2021...

  • Seite 2: Inhaltsverzeichnis

    Korpus HKD 8..........................6 Front HKD 8 - Baugruppe......................7 Tür HKD 8........................... 10 Schamottesatz HKD 7 / 8 / 9...................... 12 Blendrahmen zu HKD 8 - TeileNr. D017071................13 Heizgasanschluss........................13 Start Aufbau......................14 Anschluss Verbrennungsluft am Stutzen..................16 Montage Heizgasanschluss......................17 Einbau Schamotte HKD 7 / 8 / 9....................

  • Seite 3: Grundsätzliches

    Bewahren Sie die Anleitungen auf. Beachten Sie auch die Online zur Verfügung gestellte Produktdoku- mentation, die Sie unter: Allgemeine Hinweise für den Aufbau der Brunnerprodukte für den handwerklichen Ofenbau. (https://www.brunner.de/Allgemein/AA_Allgemeine_Hinwei- se_für_den_Aufbau_de.pdf) laden können. © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 4: Überblick Hkd 7 / 8 / 9

    Gusshaube Ø 180mm Gusshaube Ø 200 mm niedrig Modul-Aufsatzspeicher MAS 440 Front und Tür Front HKD 7 Front HKD 8 Front HKD 9 Drehtür mit Einfachverglasung Drehtür mit Doppeltverglasung Türgriff Griff Luftschieber Textplatte Umlenkplatten Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...

  • Seite 5: Gerätebeschreibung

    Türanschlagwechsel sowie eine EOS/EAS Nachrüstung ist nicht mehr mehr möglich. Türen mit Selbstschließung sind nicht erhältlich. LIEFERUMFANG Die Lieferung besteht aus unterschiedlichen Verpackungseinheiten je nach Konfiguration der Anlage. © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 6: Bauteile

    BAUTEILE KORPUS HKD 8 Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...

  • Seite 7: Front Hkd 8 - Baugruppe

    D016107 BG-Rückwand oben D016106 BG-Rückwand Unterteil C010058 BG-Lufteinlass D017032 Textplatte D016087 Verbrennungsluftstutzen d160 D016117 Optional: Verbrennungsluftstutzen d125 D016116 Lufteinlassplatte D003221 Drehteller Verbrennungsluft D003239 Aufnahme Luftsteller D016019 BG-Revisionsdeckel FRONT HKD 8 - BAUGRUPPE © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)
  • Seite 8 Pos. TeileNr. Bezeichnung Stk. D017094 BG-Front HKD 8 D017095 Front HKR D 8 0523 Zylinderschraube M8x15 02582 Linsenflanschschraube M5x8 800008 Gewindestift M8x8 Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 9 D017062 BG - Luftschieber D003484 BG-Griff Luftschieber rund D017064 Luftschieberwelle Kopf D017063 Luftschieberwelle D003237 Betätiger Luftschieber D016105 BG - Front Unterteil 02522 Zylinderschraube M8x16 D017029 Lufteinsteller 800058 Zylinderschraube M6x20 800432 Gewindestift M6x16 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 10: Tür Hkd 8

    TÜR HKD 8 Tür mit Einfachverglasung HKD 8 - D017011 Pos. TeileNr. Bezeichnung Stk. D017035 Türrahmen außen D017060 Dichtschnur Tür innen D017043-01 Scheibe D017012 Dichtschnur Scheibe innen EV D017013 + D017014 Einleger 1 EV + Einleger 2 EV D017037 Türrahmen innen D017059 Dichtschnur Tür außen...
  • Seite 11 Pos. TeileNr. Bezeichnung Stk. D017053 Scharnierbolzen 900824 Steckscheibe Tür mit Doppelverglasung HKD 8 - D017010 Pos. TeileNr. Bezeichnung Stk. D017035 Türrahmen außen D017060 Dichtschnur Tür innen D017043-01 Scheibe D017012 Dichtschnur Scheibe innen EV D017044 Innenscheibe D017037 Türrahmen innen D017059 Dichtschnur Tür außen...

  • Seite 12: Schamottesatz Hkd 7 / 8 / 9

    Seitenwandstein D016123 unten 1 D016049 Keilstein Front Seitenwandstein D016124 unten 2 D003231 Keilstein Seite D016045 Bodenstein HKD 7 D003232 Bodenstein HKD 2.2 Abbildung 2: Schamottesatz HKD 7 / 8 / 9 Tunnel Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...

  • Seite 13: Blendrahmen Zu Hkd 8 - Teilenr. D017071

    BLENDRAHMEN ZU HKD 8 - TEILENR. D017071 TeileNr. Bezeichnung Stk. D017076 Einbaurahmen HKD 8 D017077 Blendrahmen HEIZGASANSCHLUSS Varianten TeileNr. BG-Haube niedrig D016139 BG-Gusshaube Ø200 D004181 BG- Gusshaube Ø 180 D004186 Zwischenring MAS 440 10077 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 14: Start Aufbau

    START AUFBAU Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 15 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 16: Anschluss Verbrennungsluft Am Stutzen

    ANSCHLUSS VERBRENNUNGSLUFT AM STUTZEN Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...

  • Seite 17: Montage Heizgasanschluss

    MONTAGE HEIZGASANSCHLUSS mit runder Kuppel mit niedriger Kuppel © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)
  • Seite 18 MAS Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...

  • Seite 19: Einbau Schamotte Hkd 7 / 8 / 9

    EINBAU SCHAMOTTE HKD 7 / 8 / 9 D016044 D003231 D016044 D003231 D016049 D016049 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)
  • Seite 20 Die Keilsteine so setzen, dass die Ober- kante 2 mm oberhalb der Gußbodenwan- ne liegt! D016108 D016046 D016109 Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 21 D016047 D016109 D016045 D003232 D016045 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 22: Einbau Schamotte Hkd 7 / 8 / 9 Tunnel

    EINBAU SCHAMOTTE HKD 7 / 8 / 9 TUNNEL Die Keilsteine so setzen, dass die Ober- kante 2 mm oberhalb der Gußbodenwan- ne liegt! Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 23 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)
  • Seite 24 Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...

  • Seite 25: Montage Umlenkplatten

    MONTAGE UMLENKPLATTEN © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 26: Montage Blendrahmen

    MONTAGE BLENDRAHMEN Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 27 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 28: Verbrennungslufteinstellung

    VERBRENNUNGSLUFTEINSTELLUNG Einstellen der Scheibenspülluft: S > S < Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 29 HKD 8: HKD 8 Tunnel: Eisntellen der seitlichen Luftzufuhr: © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 30: Türscharnier Einstellen

    HKD 8: 4 mm HKD 8 Tunnel: 2 mm TÜRSCHARNIER EINSTELLEN Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
  • Seite 31 © 2021 Brunner GmbH Aufbauanleitung HKD 8 (1.11)

  • Seite 32: Maßblätter - Hkd

    Maßblätter - HKD 8 … Anbaukante mit Gusskuppel … Blendrahmen mit Gusskuppel Stand: 2021-12-01...
  • Seite 33 Maßblätter - HKD 8 … Anbaukante mit Gusskuppel niedrig … Anbaukante mit MAS Stand: 2021-12-01...
  • Seite 34 Maßblätter - HKD 8 … Auslegungsdiagramm für nebenstehende Speichermasse Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2021-12-01...

  • Seite 35: Planung Und Einbau - Hkd

    Planung und Einbau - HKD 8 Geprüft nach EN 13229 W EN 13229 WA Werte bei Betriebsweise Nennleistung Speicherbetrieb Geeignet für alle Bauweisen nach Fachregel Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Feuerungsleistung 10,5 Abgasmassenstrom Stutzentemperatur (vor Nachheizfläche) °C Abgastemperatur nach 1 x nebenstehende Nachheizfläche (GNF 8/10)

  • Seite 36: Maßblätter - Hkd 8 Tunnel

    Maßblätter - HKD 8 Tunnel … Anbaukante mit Gusskuppel … Blendrahmen mit Gusskuppel Stand: 2021-12-01...
  • Seite 37 Maßblätter - HKD 8 Tunnel … Anbaukante mit Gusskuppel niedrig … Anbaukante mit MAS Stand: 2021-12-01...
  • Seite 38 Maßblätter - HKD 8 Tunnel … Auslegungsdiagramm für nebenstehende Speichermasse Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2021-12-01...

  • Seite 39: Planung Und Einbau - Hkd 8 Tunnel

    Planung und Einbau - HKD 8 Tunnel Geprüft nach EN 13229 W EN 13229 WA Werte bei Betriebsweise Nennleistung Speicherbetrieb Geeignet für alle Bauweisen nach Fachregel Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Feuerungsleistung 10,5 Abgasmassenstrom Stutzentemperatur (vor Nachheizfläche) °C Abgastemperatur nach 1 x nebenstehende Nachheizfläche (GNF 8/10)
  • Seite 40 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art.Nr.: 200258 Aufbauanleitung HKD 8 (1.11) © 2021 Brunner GmbH...
