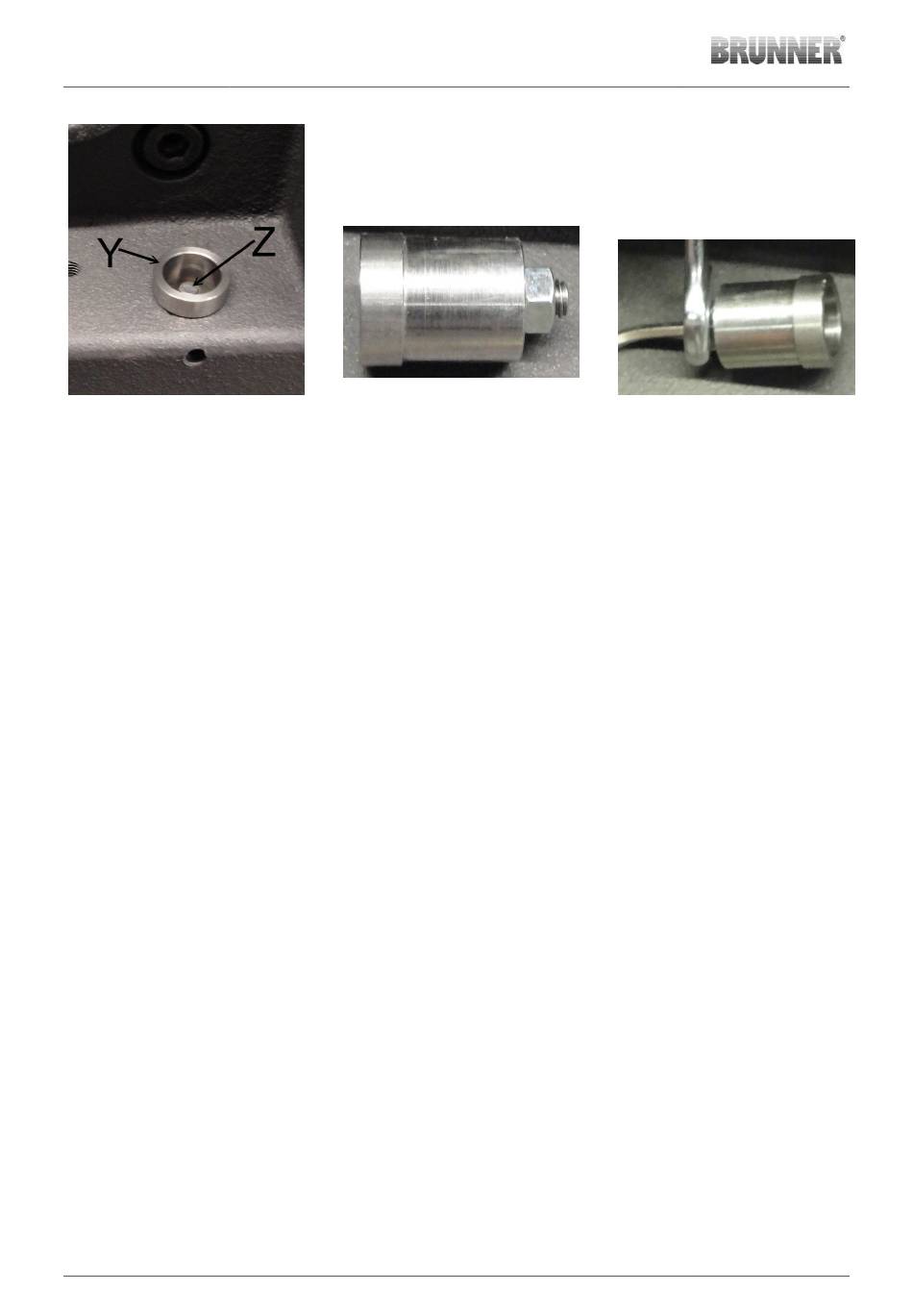

Abb. 4: Scharnierhülse
Nun die Scharnierhülse (Y) herausheben. Die Höhe der Feuerungstür über den Gewindestift (Z) an der
Scharnierhülse einstellen und kontern.
Die Feuerungstür wieder einsetzen und die Funktion prüfen.
Die beiden Schrauben am oberen Scharnier hochdrehen und wieder kontern.
Bitte beachten Sie:
Die Verbrennungsluft strömt dem Luftkanal über den Verbrennungsluftstutzen zu. Die Lufteinlassöffnung des
Verbrennungsluftstutzens darf nicht durch den Ofenmantel versperrt werden. Ausreichend Freiraum vorse-
hen!
Die für den Betrieb der Feuerstätte notwendige Verbrennungsluftzufuhr müssen Sie sicherstellen. Dies ist
insbesondere bei sehr dichten Fenstern oder Lüftungsanlagen wichtig. Gegebenenfalls eine Außenluftzufuhr
zum Verbrennungsluftstutzen vorsehen.
Bei Verwendung der Variante mit elektronischer Ofensteuerung (EOS
Feuerungstür im Ofenmantel ausreichend Platz für die Türkontaktleitung verbleibt.
10
ANSCHLUSS FORMSCHLAUCH
Als Verbindungsstück zwischen Gerätestutzen und Außenluftleitung oder EOS
Formschlauch verwendet, der einseitig an die Stutzenform angepasst ist und auf der anderen Seite kreisrund
ausgeführt ist. Den Formschlauch mit beiliegenden Schlauchschellen sichern.
10
Abb. 5: Scharnierhülse mit Konter-
mutter
Aufbauanleitung HKD 5.1 (1.21)
