- Seite 1 Aufbauanleitung HKD 7 ©2021...
-
Seite 2: Inhaltsverzeichnis
Start Aufbau HKD 7....................15 Anschluss Verbrennungsluft am Stutzen..................17 Montage Heizgasanschluss......................19 Einbau Schamotte HKD 7 / 8 / 9....................22 Einbau Schamotte HKD 7 / 8 / 9 Tunnel..................24 Montage Umlenkplatten.......................27 Montage Anbaurahmen....................... 28 Montage Blendrahmen........................ 30 Verbrennungslufteinstellung...................33 Einstellung Selbstschließung................. -
Seite 3: Grundsätzliches
Bewahren Sie die Anleitungen auf. Beachten Sie auch die Online zur Verfügung gestellte Produktdoku- mentation, die Sie unter: Allgemeine Hinweise für den Aufbau der Brunnerprodukte für den handwerklichen Ofenbau. (https://www.brunner.de/Allgemein/AA_Allgemeine_Hinwei- se_für_den_Aufbau_de.pdf) laden können. © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) -
Seite 4: Überblick Hkd 7 / 8 / 9

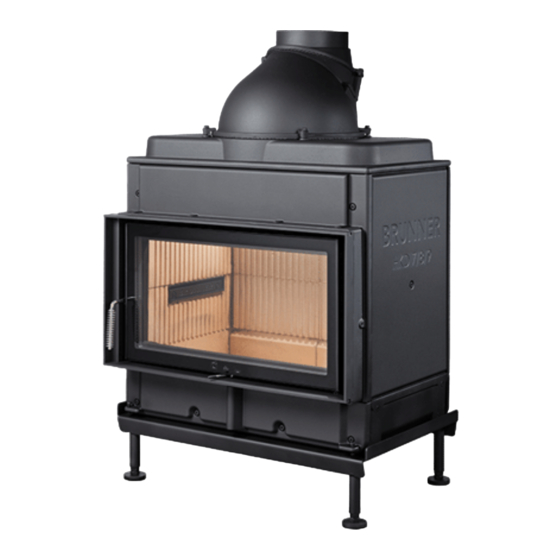

ÜBERBLICK HKD 7 / 8 / 9 HKD 7 HKD 8 HKD 9 Pos. Bezeichnung / Optionen HKD 7 HKD 8 HKD 9 Tunnel Tunnel Tunnel Korpus: Rückwand Korpus HKD Heizgasanschluss: Gusshaube Ø 200mm Gusshaube Ø 180mm Gusshaube Ø 200 mm niedrig Modul-Aufsatzspeicher MAS 440 Front und Tür... -
Seite 5: Gerätebeschreibung
Sie können das Gerät optional mit einer elektronischen Ofensteuerung (EAS/EOS) aus- bzw. nachrüsten. Der Heizeinsatz bietet die Möglichkeit, dass der Türanschlag jederzeit, auch im bereits eingebauten Zustand, umgebaut werden kann. LIEFERUMFANG Die Lieferung besteht aus unterschiedlichen Verpackungseinheiten je nach Konfiguration der Anlage. © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) -
Seite 6: Bauteile
BAUTEILE KORPUS HKD 7 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... -
Seite 7: Front Hkd 7
3.1 D016107 BG-Rückwand oben 3.2 D016106 BG-Rückwand Unterteil C010058 BG-Lufteinlass D016032 Textplatte D016087 Verbrennungsluftstutzen d160 Optional: Verbrennungsluftstutzen D016117 d125 D016116 Lufteinlassplatte D003221 Drehteller Verbrennungsluft D003239 Aufnahme Luftsteller 10 D016019 BG-Revisionsdeckel FRONT HKD 7 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) - Seite 8 BG-Front Unterteil D016118 Einleger Scharnier D003238 BG-Griff Luftschieber D003484 BG-Griff Luftsteller rund D003236 Luftschieberwelle D003237 betätiger Luftschieber D003488 Einleger Türkontakt *Tür mit Linksanschlag: die Position der Teile 3 und 5 werden untereinander getauscht. Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
-
Seite 9: Tür Hkd 7
TÜR HKD 7 Tür Einfachverglasung- HKD 7 - Baugruppe D016006-01 Pos. TeileNr. Bezeichnung Stck. BG- Scheibe Einfachvergla- D016121-01 sung Einfachscheibe HKD 7 Rand- D016043-01 bedruckung schwarz Dichtband Scheibe D016061 10x0.2x650 BG- Halterrahmen EV oben- D016040-01 unten BG- Türrahmen flach Ein-... - Seite 10 Tür mit Doppelverglasung - HKD 7 - Baugruppe D016010-01 Pos. TeileNr. Bezeichnung Stk. D016127 BG Aussenscheibe DV D016043-01 Scheibe Dichtband Scheibe D016130 10x0.2x350 D016034 Innenscheibe HKD 7 BG Glashalterahmen Innen- D016128 scheibe mit Dichtung BG-Glashalterahmen Innen- D016009-01 scheibe schwarz Dichtband Glashalterahmen D016129 10x0.2x586...
-
Seite 11: Schamottesatz Hkd 7 / 8 / 9
ßen D016047 Rückwandstein Mitte Seitenwandstein D016046 rechts Keramikfaserdichtung 20000 650x60x25 D003231 Keilstein Seite D016045 Bodenstein D016049 Keilstein Front D003232 Bodenstein D016044 Keilstein Rückwand Abbildung 1: Schamottesatz HKD 7 / 8 / 9 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) -
Seite 12: Anbaurahmen Zu Hkd7
Seitenwandstein D016124 unten 2 D003231 Keilstein Seite D016045 Bodenstein HKD 7 D003232 Bodenstein HKD 2.2 Abbildung 2: Schamottesatz HKD 7 / 8 / 9 Tunnel ANBAURAHMEN ZU HKD7 TeileNr. Bezeichnung Stk. D016070 Anbaurahmen HKD 7 01998 Beipack Schrauben Aufbauanleitung HKD 7 (1.16) -
Seite 13: Blendrahmen Zu Hkd 7
BLENDRAHMEN ZU HKD 7 Men- Teilenr. Bezeichnung D016065 Blendrahmen HKD 7 01998 Beipack Schrauben © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) -
Seite 14: Heizgasanschluss
HEIZGASANSCHLUSS Varianten TeileNr. BG-Haube niedrig D016139 BG-Gusshaube Ø200 D004181 BG- Gusshaube Ø 180 D004186 Zwischenring MAS 440 10077 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... -
Seite 15: Start Aufbau Hkd 7
START AUFBAU HKD 7 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) - Seite 16 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
-
Seite 17: Anschluss Verbrennungsluft Am Stutzen
ANSCHLUSS VERBRENNUNGSLUFT AM STUTZEN © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) - Seite 18 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
-
Seite 19: Montage Heizgasanschluss
MONTAGE HEIZGASANSCHLUSS mit runder Kuppel © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) - Seite 20 Kuppel mit MAS Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
- Seite 21 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
-
Seite 22: Einbau Schamotte Hkd 7 / 8 / 9
EINBAU SCHAMOTTE HKD 7 / 8 / 9 D016044 D003231 D016044 D003231 D016049 D016049 Die Keilsteine so setzen, dass die Ober- kante 2 mm oberhalb der Gußbodenwan- ne liegt! D016108 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... - Seite 23 D016046 D016109 D016047 D016109 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
-
Seite 24: Einbau Schamotte Hkd 7 / 8 / 9 Tunnel
D016045 D003232 D016045 EINBAU SCHAMOTTE HKD 7 / 8 / 9 TUNNEL Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... - Seite 25 Die Keilsteine so setzen, dass die Ober- kante 2 mm oberhalb der Gußbodenwan- ne liegt! © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
- Seite 26 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
-
Seite 27: Montage Umlenkplatten
MONTAGE UMLENKPLATTEN © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) -
Seite 28: Montage Anbaurahmen
MONTAGE ANBAURAHMEN Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... - Seite 29 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
-
Seite 30: Montage Blendrahmen
MONTAGE BLENDRAHMEN Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... - Seite 31 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
- Seite 32 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
-
Seite 33: Verbrennungslufteinstellung
VERBRENNUNGSLUFTEINSTELLUNG Einstellen der Scheibenspülluft: S > S < © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) - Seite 34 HKD 7: HKD 7 Tunnel: Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
-
Seite 35: Einstellen Der Seitlichen Luftzufuhr
Einstellen der seitlichen Luftzufuhr: HDK 7: 4 mm HDK 7 Tunnel: 2 mm © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) -
Seite 36: Einstellung Selbstschließung
EINSTELLUNG SELBSTSCHLIEßUNG Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH... -
Seite 37: Umbau Türanschlag
UMBAU TÜRANSCHLAG © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16) - Seite 38 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
- Seite 39 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
- Seite 40 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
- Seite 41 22 -> 21 -> 20 -> 19 ... -> 1 © 2021 Brunner GmbH Aufbauanleitung HKD 7 (1.16)
-
Seite 42: Maßblätter - Hkd
Maßblätter - HKD 7 … Anbaurahmen mit Gusskuppel … Blendrahmen mit Gusskuppel Stand: 2021-12-01... - Seite 43 Maßblätter - HKD 7 … Anbaurahmen mit Gusskuppel niedrig … Anbaurahmen mit MAS Stand: 2021-12-01...
- Seite 44 Maßblätter - HKD 7 … Auslegungsdiagramm für nebenstehende Speichermasse Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2021-12-01...
-
Seite 45: Planung Und Einbau - Hkd
Planung und Einbau - HKD 7 Geprüft nach EN 13229 W EN 13229 WA Werte bei Betriebsweise Nennleistung Speicherbetrieb Geeignet für alle Bauweisen nach Fachregel Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Feuerungsleistung 10,5 Abgasmassenstrom Stutzentemperatur (vor Nachheizfläche) °C Abgastemperatur nach 1 x nebenstehende Nachheizfläche (GNF 8/10) -
Seite 46: Maßblätter - Hkd 7 Tunnel
Maßblätter - HKD 7 Tunnel … Anbaurahmen mit Gusskuppel … Blendrahmen mit Gusskuppel Stand: 2021-12-01... - Seite 47 Maßblätter - HKD 7 Tunnel … Anbaurahmen mit Gusskuppel niedrig … Anbaurahmen mit MAS Stand: 2021-12-01...
- Seite 48 Maßblätter - HKD 7 Tunnel … Auslegungsdiagramm für nebenstehende Speichermasse Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2021-12-01...
-
Seite 49: Planung Und Einbau - Hkd 7 Tunnel
Planung und Einbau - HKD 7 Tunnel Geprüft nach EN 13229 W EN 13229 WA Werte bei Betriebsweise Nennleistung Speicherbetrieb Geeignet für alle Bauweisen nach Fachregel Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Feuerungsleistung 10,5 Abgasmassenstrom Stutzentemperatur (vor Nachheizfläche) °C Abgastemperatur nach 1 x nebenstehende Nachheizfläche (GNF 8/10) - Seite 50 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art.Nr.: 200254 Aufbauanleitung HKD 7 (1.16) © 2021 Brunner GmbH...
