Display
2 Display
2.1 Display
HINWEIS
Das Display wird maximal 10 Sekunden nach dem
Einschalten aktiviert.
Der Benutzer hat über das integrierte Display auf der
Vorderseite des Wechselrichters Zugang zu allen Informa-
tionen über das PV-System und den Wechselrichter.
Das Display hat zwei Betriebsarten:
1.
Normal: Das Display ist in Gebrauch.
2.
Energieeinsparmodus: Nach 10 Minuten ohne
Displayaktivität schaltet sich die Hintergrundbe-
leuchtung des Displays aus, um Energie zu
sparen. Durch Drücken einer beliebigen Taste
wird es wieder aktiviert.

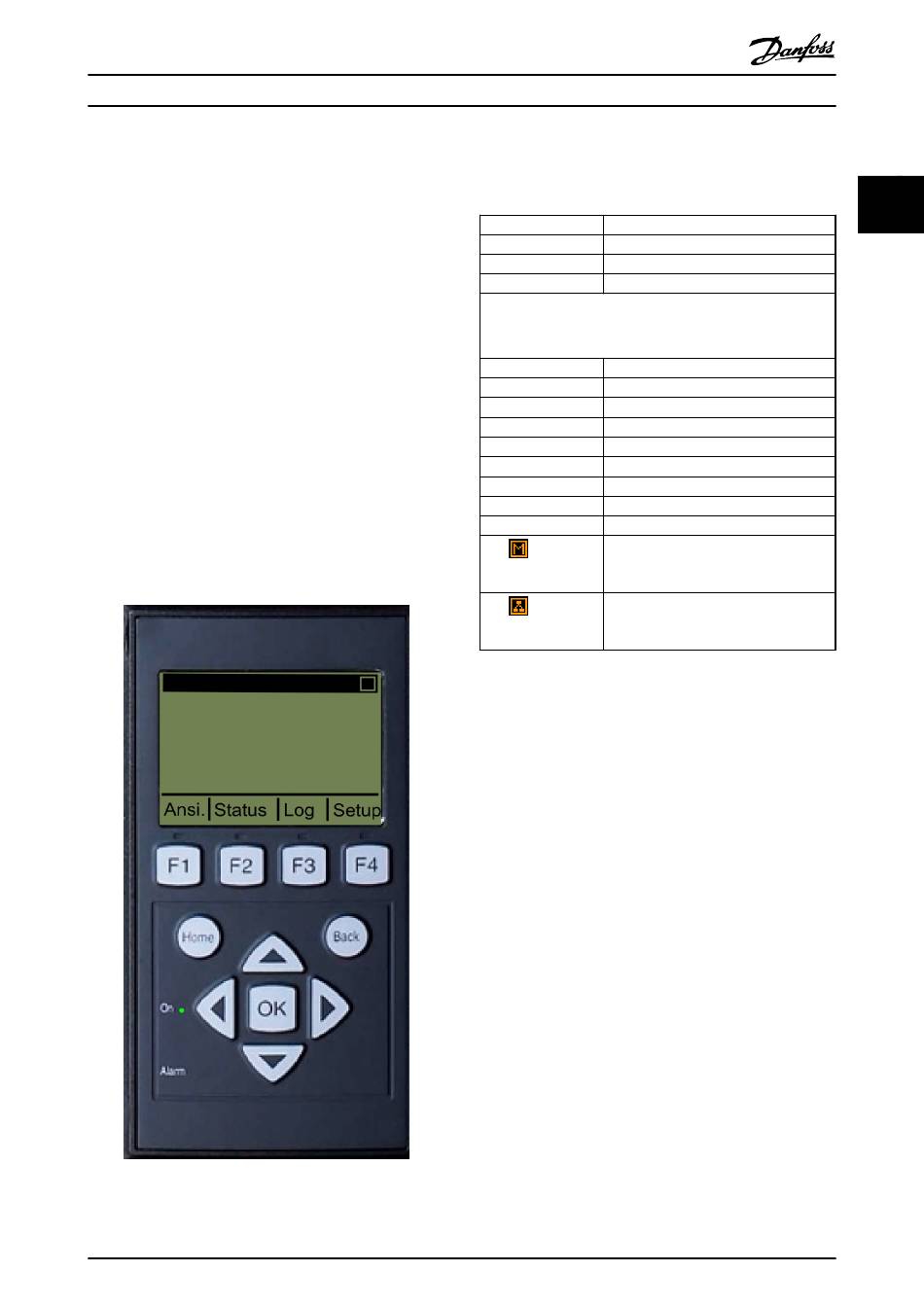

Abbildung 2.1 Übersicht der Displaytasten und -funktionen
F1
F2
F3
F4
HINWEIS
Bei Betätigung einer F-Taste leuchtet die LED darüber auf.
Home
OK
Pfeil nach oben
Pfeil nach unten
Pfeil nach rechts
Pfeil nach links
Back
On – Grüne LED
Alarm – Rote LED
Tabelle 2.1 Legende zu Abbildung 2.1
*
Nur TLX Pro und TLX Pro+.
HINWEIS
Das Kontrastniveau des Displays kann bei gedrückter F1-
Taste durch Drücken von der Pfeil-nach-oben-/Pfeil-nach-
unten-Taste geändert werden.
Die Menüstruktur ist in vier Hauptbereiche unterteilt
1.
Ansicht: Eine kurze Liste mit Informationen
(schreibgeschützt).
2.
Status: Zeigt Werte der Wechselrichterparameter
an (schreibgeschützt).
3.
Energielog: protokollierte Energieerzeu-
gungsdaten.
4.
Setup: Zeigt konfigurierbare Parameter an (Lese-/
Schreibzugriff).
Die folgenden Abschnitte enthalten ausführlichere Informa-
tionen.
L00410310-09_03
Ansicht 1/Ansicht 2 – Bildschirm
Menü Status
Menü Energielog
Menü Setup
Zurück zum Bildschirm „Ansicht"
Eingabe/Auswahl
Schritt nach oben/Wert erhöhen
Schritt nach unten/Wert vermindern
Bewegt den Cursor nach rechts.
Bewegt den Cursor nach links.
Zurück/Auswahl aufheben
On/blinkt=Am Netz/Anschluss erfolgt
Blinkt=Ausfallsicher
Das Gerät ist als Master-Wechselrichter
konfiguriert. Die Symbole werden oben
rechts angezeigt.*
Der Wechselrichter ist an einen Master
angeschlossen. Die Symbole werden
oben rechts angezeigt.*
2
