Termostatisk niveauregulator
Tekniske data
Kølemiddel: R 717 (NH )
3
Max. prøvetryk: p' = 28.5 bar
Max. driftstryk: PB = 19 bar (Pe)
Kapillarrørslængde: 5 m
El-varmelegeme: 24 V, 10 W
Længde af elkabel: 1.5 m
Tilspændingsmoment:
- element ca. 90 Nm (9 kpm)
- dyseindsats ca. 50 Nm (5 kpm)
Montering
TEVA-regulatoren monteres i væskeled-
ningen i umiddelbar nærhed af fordam-
peren. Kølemiddel-væsken bør – for ikke at
give føleren falske im-pulser – føres ind i
fordamperen således, at den indsprøjtede
væske ikke har direkte kontakt med føleren.

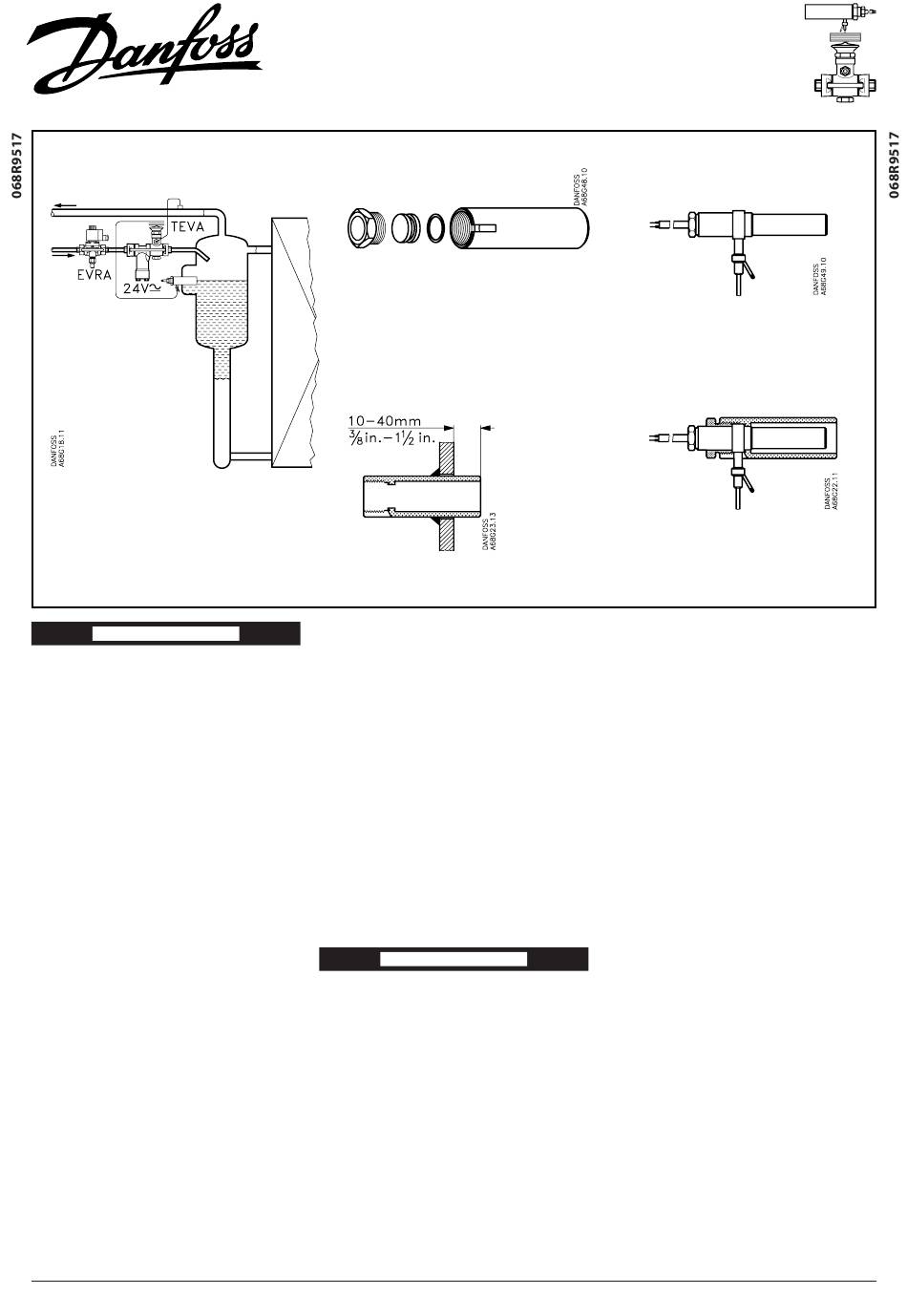

Se fig. 1.
Svejsebøsningen adskilles (fig. 2) og mon-
teres vandret (fig. 3) på fordamperen (fig. 1)
i højde med det ønskede væskeniveau.
Kender man ikke erfaringsmæssigt det
rigtige niveau, kan man eventuelt anbringe
en ekstra svejsebøsning, der kan leveres
inkl. omløber, blændprop og pakning på
bestillingsnr. 068G0026. Den ikke anvendte
svejsebøsning kan afblændes og forblive
på fordamperen.
Anvendes varmgasafrimning, skal væske-
ledningen kunne afspærres med en
magnetventil eller en afspærringsventil.
Grunden hertil er, at varmgassen påvirker
føleren på TEVA-regulato-ren til åbning.
Instructions
Fig. 2
Fig. 3
TEVA-regulatorens udligningsledning skal
altid monteres, da ventilen ellers ikke kan
regulere.
Varmelegemet (bestillingsnr. 068G0037) i
føleren (fig. 4) skal tilsluttes således at det
er uden spænding, når kompressoren står
stille.
Indstilling
Ventilens fabriksindstillede overhedning
bør normalt ikke ændres.
Service
Fungerer regulatoren ikke, undersøg da,
om var-melegemet er tilsluttet og i orden.
Ligeledes undersøges, om regulatorens
fyldning evt. skulle være tabt, f.eks. på
grund af brud på kapillarrøret.
ENGLISH
Thermostatic Liquid Level Control
Technical data
Refrigerant: R 717 (NH )
3
Max. test pressure: p' = 28.5 bar
Max. working pressure: PB = 19 bar (Pe)
Length of capillary tube: 5 m
Electric heater: 24 V, 10 W
Length of cable: 5 ft (1.5 m)
Tightening torque:
- element, approx. 90 Nm (9 kpm)
- orifice insert, approx. 50 Nm (5 kpm)
Fitting
The TEVA control should be mounted in the
liquid line close to the evaporator.
RI2AA152 © Danfoss A/S (RC-CMS), 02-2004
TEVA
Fig. 4
Fig. 5
To prevent the sensor from receiving false
impulses the refrigerant must be fed to
the evaporator in such a way that the
liquid injected does not directly come into
contact with the sensor. Please see Fig. 1.
The welding connection is disassembled
(Fig. 2) and mounted horizontally (Fig. 3) on
the evaporator (Fig. 1) at the desired liquid
level.
If the correct level is unknown an extra
welding connection is available, code
number 068G0026, including nut, plug and
gasket.
If hot gas defrosting is applied, the
requirement is that the liquid line can
be cut-off by a solenoid valve or a shut-
off valve because the hot gas affects the
sensor and the TEVA valve may open.
The equalising line on the TEVA valve must
always be connected, otherwise the valve
cannot operate.
The heater (code number 068G0037) in
the sensor (Fig. 4) must be connected in
such a way that it is de-energized when the
compressor is not running.
Adjustment
As a rule the factory-set superheat of the
valve should not be changed.
Service
If the control fails to operate, check that
the heating element is connected and is
working correctly.
Also check that the charge is not lost, e.g.
due to a broken capillary tube.
