4 Bedienelemente und deren Funktionen

Die Bedienelemente im Gesamtüberblick entnehmen Sie bitte Kapitel 4.4 ff.
4.1 Bedienelemente und Steckanschlüsse auf der Frontseite der
Schweißstromquelle
4.1.1

Netzschalter S1

Durch den Netzschalter mit Kontrollleuchte wird die Schweißanlage an die Netzspannung gelegt.
Mit der integrierten Kontrollleuchte wird die Betriebsbereitschaft der Schweißanlage angezeigt.
Schweißleitungsbuchse „Werkstück" (X4/L-)
4.1.2
Dient dem Anschluss der Werkstückleitung.
Schweißleitungsbuchse „Stabelektrode" (X2/L+)
4.1.3
Dient dem Anschluss der Schweißleitung vom Stabelektrodenhalter (Plus-Pol an der Stabelektro-
de).
4.1.4 Schlüsselschalter S26 (Option)
Der Schlüsselschalter verhindert den Zugang zu den Sonderparametern. Der Schlüsselschalter
ist als Option lieferbar. (Bei MEGA.PULS FOCUS im Koffer, bei MEGA.PULS FOCUS BU an
Maschinenfront)

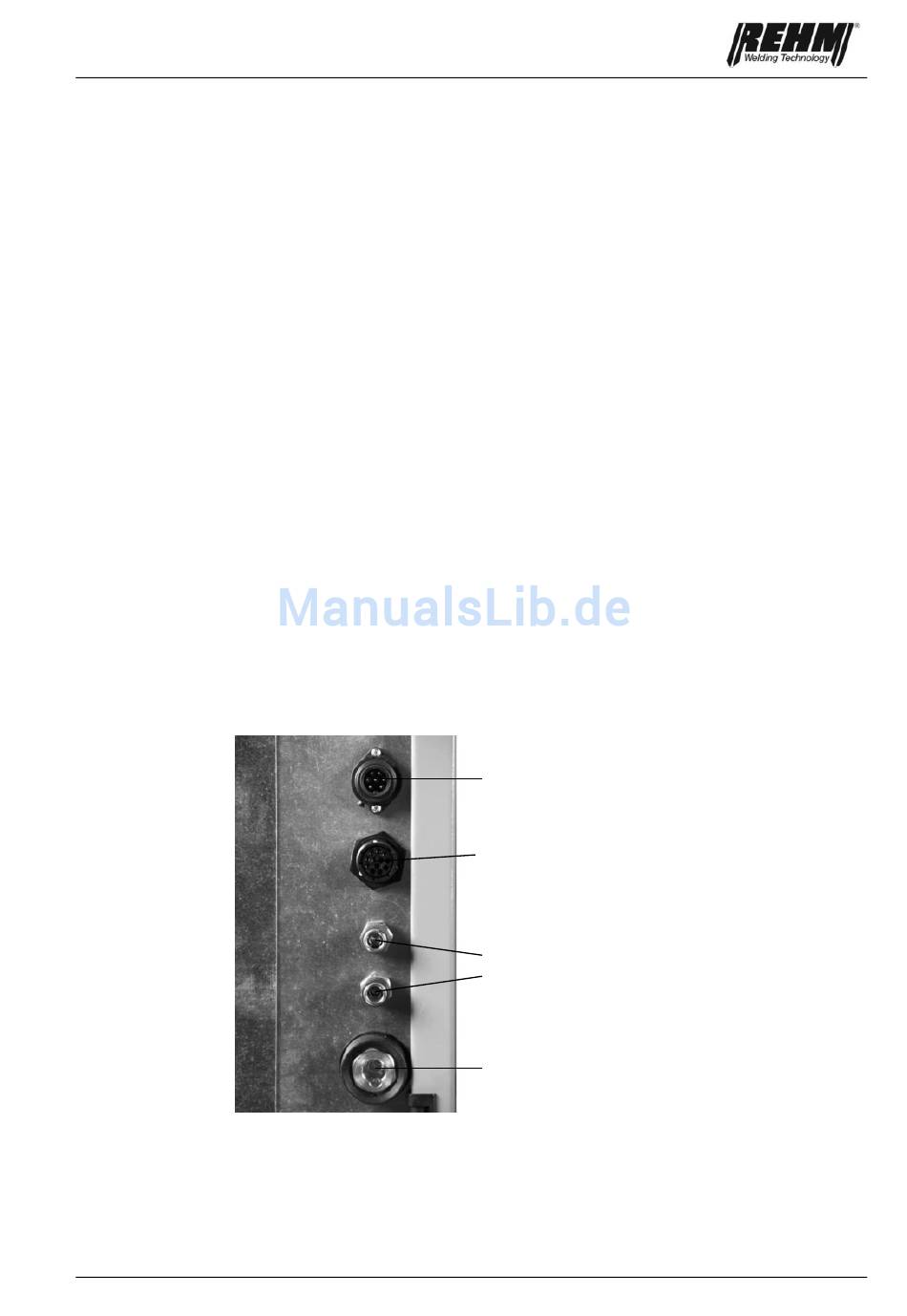

4.2 Steckanschlüsse auf der Rückseite der Schweißstromquelle
4.2.1

Steuerleitungsbuchse (12-polig)

Dient dem Anschluss des Steuerleitungssteckers vom Zwischenschlauchpaket zum Drahtvor-
schubkoffer.
Steuerleitungsstecker
(7-polig):
„PC- bzw. Laptop-Anschluss"
Steuerleitungsbuchse
(12-polig):
„Drahtvorschubkoffer"
Kühlwasseranschlüsse:
--Wasservorlauf (blau): WV
--Wasserrücklauf (rot): WR
Schweißleitungsbuchse
„Drahtvorschubkoffer": (X3/L+)
15
