H
8

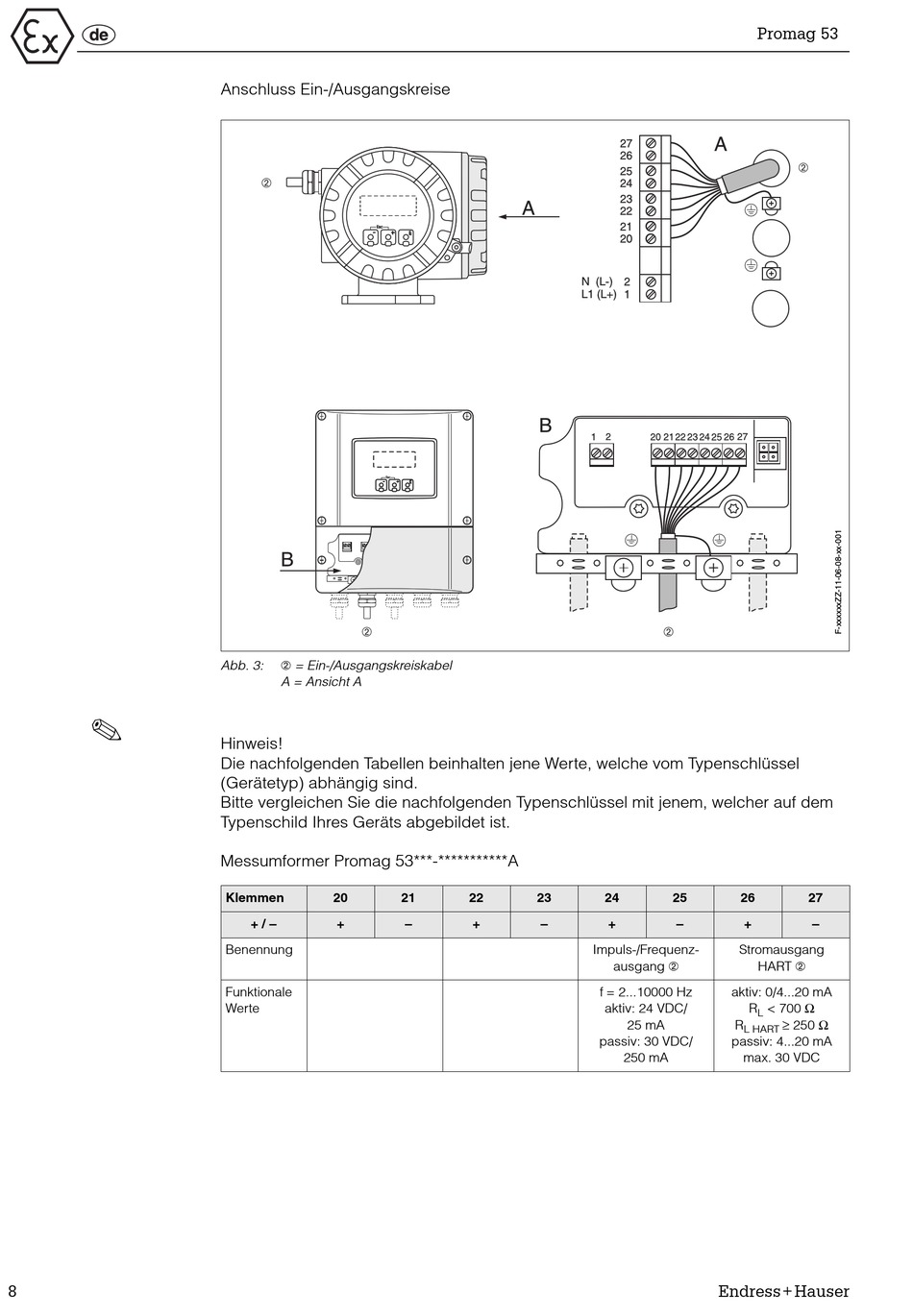

Anschluss Ein-/Ausgangskreise
➁ = Ein-/Ausgangskreiskabel
Abb. 3:
A = Ansicht A
Hinweis!
Die nachfolgenden Tabellen beinhalten jene Werte, welche vom Typenschlüssel
(Gerätetyp) abhängig sind.
Bitte vergleichen Sie die nachfolgenden Typenschlüssel mit jenem, welcher auf dem
Typenschild Ihres Geräts abgebildet ist.
Messumformer Promag 53***-***********A
Klemmen 20
+ / – +
Benennung
Funktionale
Werte
21 22 23
– + –
Promag 53
24 25 26
+ – +
Impuls-/Frequenz- Stromausgang
ausgang ➁ HART ➁
f = 2...10000 Hz aktiv: 0/4...20 mA
aktiv: 24 VDC/ R
L
25 mA R
L HART
passiv: 30 VDC/ passiv: 4...20 mA
250 mA max. 30 VDC
Endress+Hauser
27
–
< 700 Ω
≥ 250 Ω
