Elektronikeinsatz FEB 20 (INTENSOR) / FEB 22 (HART)
2 Installation
Dieses Kapitel beschreibt:
• den mechanischen Einbau des Deltapilot S
• den elektrischen Anschluß des Elektronikeinsatzes
2.1 Einbauhinweise
Kompakt-Ausführung
DB 50, DB 50 A, DB 50 L, DB 50 S
• Das Gerät immer unterhalb des tiefsten Meßpunktes installieren.
• Das Gerät nicht an folgende Positionen montieren: im Füllstrom, im Tankauslauf oder
an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen können.
• Abgleich und Funktionsprüfung lassen sich leichter durchführen, wenn Sie das
Gerät hinter einer Absperrarmatur montieren.
Stab- und Seilausführung
DB 51 (A)/DB 52 (A)/DB 53 (A)
• Die Seilausführung an einer möglichst strömungs- und turbulenzfreien Stelle mon-
tieren. Um die Sonde vor Anschlagen durch seitliche Bewegungen zu schützen,
Sonde in einem Führungsrohr (vorzugsweise aus Kunststoff) montieren oder an dem
Abspannkreuz abspannen. Für Ex-Anwendungen siehe auch Zertifikat bzw. Sicher-
heitshinweise.
• Die Länge des Tragkabels oder des Sondenstabes richtet sich nach dem vorgesehe-
nen Füllstandnullpunkt. Die Spitze der Sonde sollte sich mindestens 5 cm darunter
befinden.
Endress+Hauser
Abb. 2

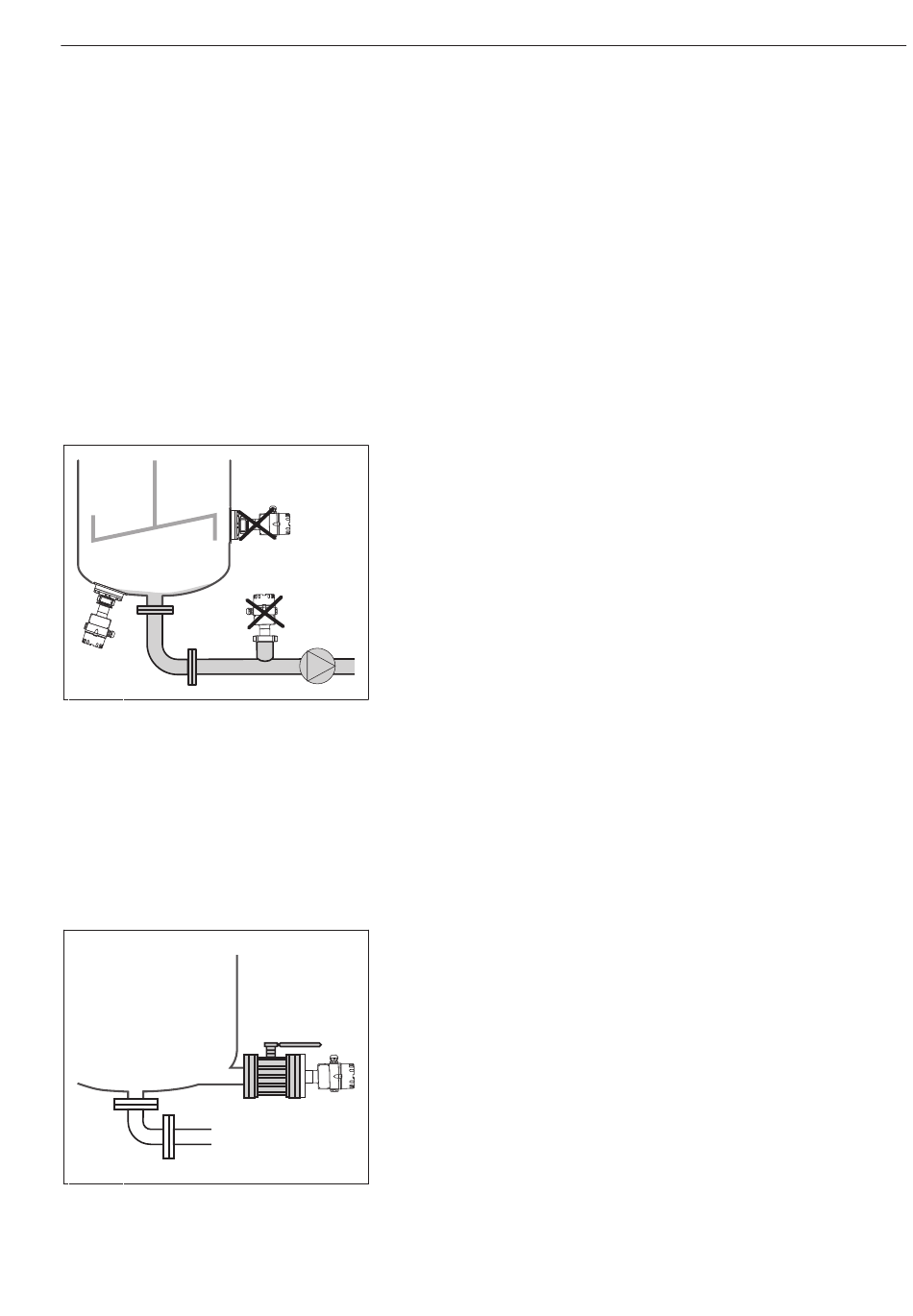

Deltapilot S nicht im Tankauslauf oder in der Nähe
von Rührwerken montieren.
Abb. 3
Eine Montage des Deltapilot S-Gerätes DB 50,
DB 50 A, DB 50 L, DB 50 S hinter einer Absperr-
armatur erleichtert die Bedienung.
Kapitel 2 Installation
Montageort
9
