Kapitel 1 Einleitung

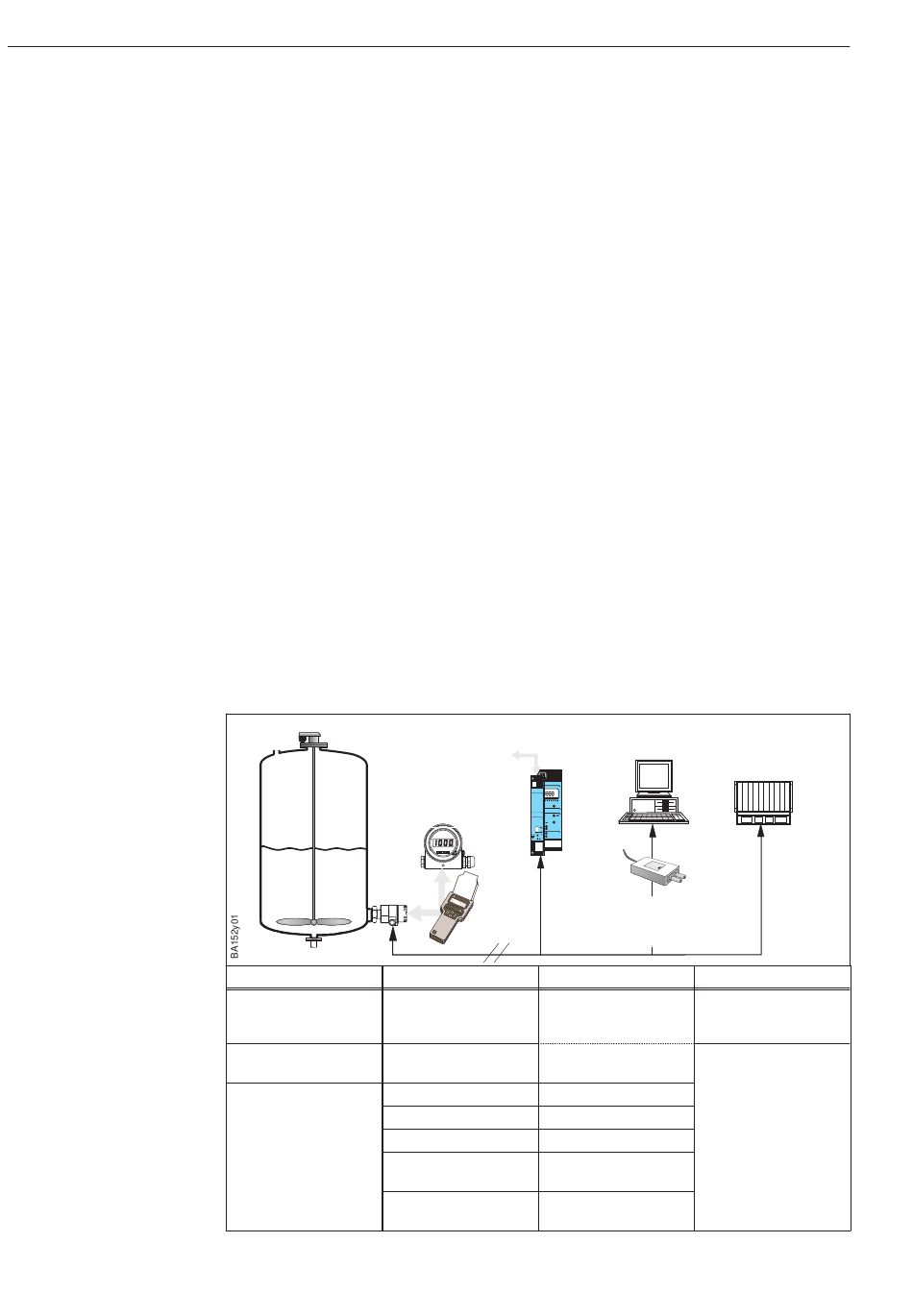

Abb. 1
Bedienung Deltapilot S
– Bedienung direkt am Einsatzort,
optional mit Anzeige- und
Bedienmodul FHB 20
– Fernbedienung mit
Handbediengerät
– Bedienung über die Auswerte-
geräte Silometer FMX 770 oder
FXN 671 (MUS und Schnitt-
stellenkarte an Rackbus)
– Bedienung über Commubox
und PC
– Bedienung über eine SPS
8
1 Einleitung
1.1 Einsatzbereich
Die Elektronikeinsätze FEB 20 und FEB 22 werden als Meßumformer in den hydrostati-
schen Sonden Deltapilot S DB 50, DB 50 L, DB 51, DB 52, DB 53 eingesetzt.
Die Geräte der Deltapilot S-Familie dienen der kontinuierlichen Füllstandmessung in allen
flüssigen und pastösen Medien. Sie werden in Chemie, Pharma- und Lebensmittelin-
dustrie ebenso eingesetzt wie im Wasser- und Abwasserbereich.
1.2 Funktionsprinzip
Der hydrostatische Druck einer Flüssigkeitssäule erlaubt es, den Füllstand mit einem
Druckaufnehmer kontinuierlich zu messen. Der Druckaufnehmer Deltapilot S wandelt
den auf die Prozeßmembran einwirkenden Druck in ein elektrisches Signal um. Dieses
Signal wird von dem Elektronikeinsatz aufgenommen und direkt als normiertes
4...20 mA-Signal ausgegeben. Bei einem Smart-Elektronikeinsatz ist dem Stromsignal
ein digitales Kommunikationssignal überlagert, das den bidirektionalen Datenaus-
tausch zwischen dem Elektronikeinsatz und einem Handbediengerät, den Commutec-
Meßumformern FMX 770 und FXN 671 oder der Commubox ermöglicht. Für die Über-
tragung der digitalen Zusatzinformationen gibt es Datenprotokolle.
Der FEB 20 arbeitet mit dem INTENSOR-Protokoll, der FEB 22 mit dem HART-Protokoll.
1.3 Meßeinrichtung
Die komplette Meßstelle besteht im einfachsten Fall aus einem Deltapilot S mit dem
Smart-Elektronikeinsatz FEB 20 oder FEB 22.
Alle Bedienmöglichkeiten zeigt die Übersicht.
mit FXN 671 und
FMX 770 Anschluß
an Rackbus
Deltapilot S mit
FHB 20
Bedienung
Gerät
Vor Ort ohne Anzeige
(über vier Tasten auf
dem Elektronikeinsatz)
Vor Ort mit Anzeige
Anzeige- und
Bedienmodul FHB 20
Bedienung über
FEB 20 mit VU 260 Z
Kommunikation
FEB 22 mit DXR 375
(mit und ohne Anzeige
Silometer FMX 770
möglich)
Rackbus-Schnittstellen-
karte FXN 671
Commubox FXA 191
oder FXA 195
Elektronikeinsatz FEB 20 (INTENSOR) / FEB 22 (HART)
FMX 770
FXN 671
VH
VH
0 0
0 0
0
50
100
V
H
1
2
+
E
1
+
mA
+
2
-
mA1
VU 260 Z
oder
DXR 375
Dokumentation
Diese Dokumentation
Kapitel 3
ab Seite 16
Kapitel 4
ab Seite 19
BA 028/00/a3
Dokumentation DXR 375
BA 136F/00/de
TI 236F/00/de
TI 237F/00/de
TI 404F/00/de
SPS
Commubox
FXA 191 oder
FXA 195
Funktionalität
– Reset
– Leer- und Vollabgleich
– Ver- und Entriegelung
Volle Matrixbedienung
– Leer- und Vollabgleich
– Trockenabgleich
– Linearisierung
– Einstellen des
Stromausgangs
– Nullpunktverschiebung
– Schleppzeiger
– Ver- und Entriegelung
– Simulation
Endress+Hauser
