Elektronikeinsatz FEB 20 (INTENSOR) / FEB 22 (HART)
Zum Ausrichten der Kabeleinführung können Sie das Gehäuse drehen.
• Bei einem seitlich in den Tank montierten Gerät soll die Kabeleinführung nach unten
weisen.
• Bei Montage mit Wetterschutzhaube soll die Kabeleinführung immer waagerecht lie-
gen.
– Wetterschutzhaube für Geräte mit Deckel mit Schauglas, Bestell-Nr.: 942262-0001
– Wetterschutzhaube für Geräte mit flachem Deckel, Bestell-Nr.: 942262-0000
Drehen Sie das Gehäuse wie folgt:
• Deckel aufschrauben.
• Kreuzschlitzschraube lösen.
• Gehäuse drehen (max. 280°).
• Kreuzschlitzschraube festziehen.
Bei der Montage, beim Anschluß des Elektronikeinsatzes und beim Betrieb darf keine
Feuchtigkeit in das Gehäuse eindringen.
• Gehäusedeckel und die Kabeleinführungen immer fest zudrehen.
• Die O-Ring-Dichtung im Gehäusedeckel und das Gewinde des Aluminiumdeckels
sind mit einem Gleitmittel versehen. Wird dieses Gleitmittel entfernt, ersetzen Sie es
(z. B. durch Silikonfett oder Graphitpaste) damit der Deckel dicht schließt. Verwen-
den Sie kein Fett auf Mineralölbasis! Dies kann den O-Ring zerstören.
1.
DAT-Modul
PA– PA+
FHB 20
3...4 x
2.
3.
Endress+Hauser
... 280°

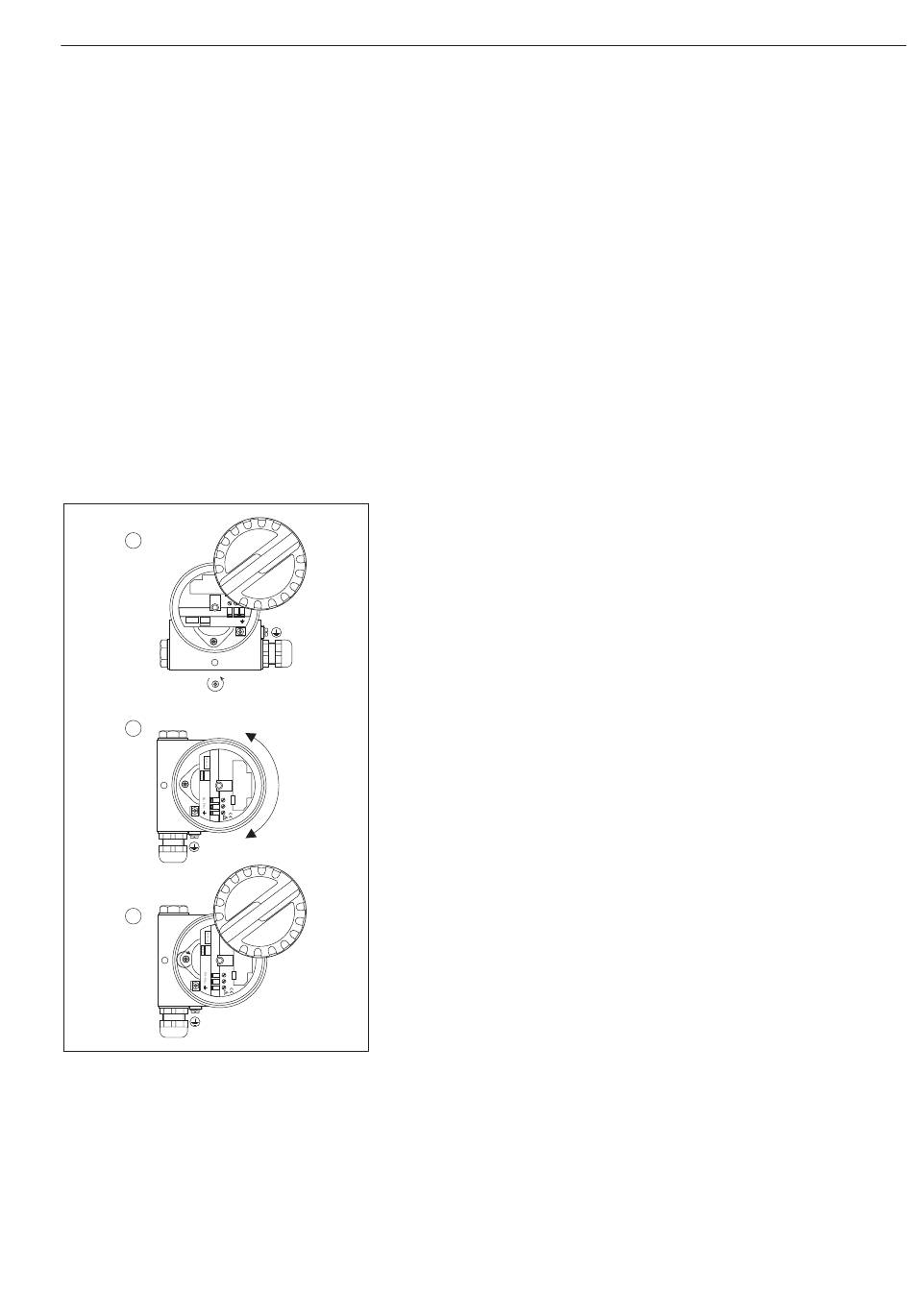

Abb. 6
Drehen des Sondengehäuses
Kapitel 2 Installation
Gehäuse drehen
Sondengehäuse
abdichten
11
