Kapitel 3 Bedienung ohne Anzeige

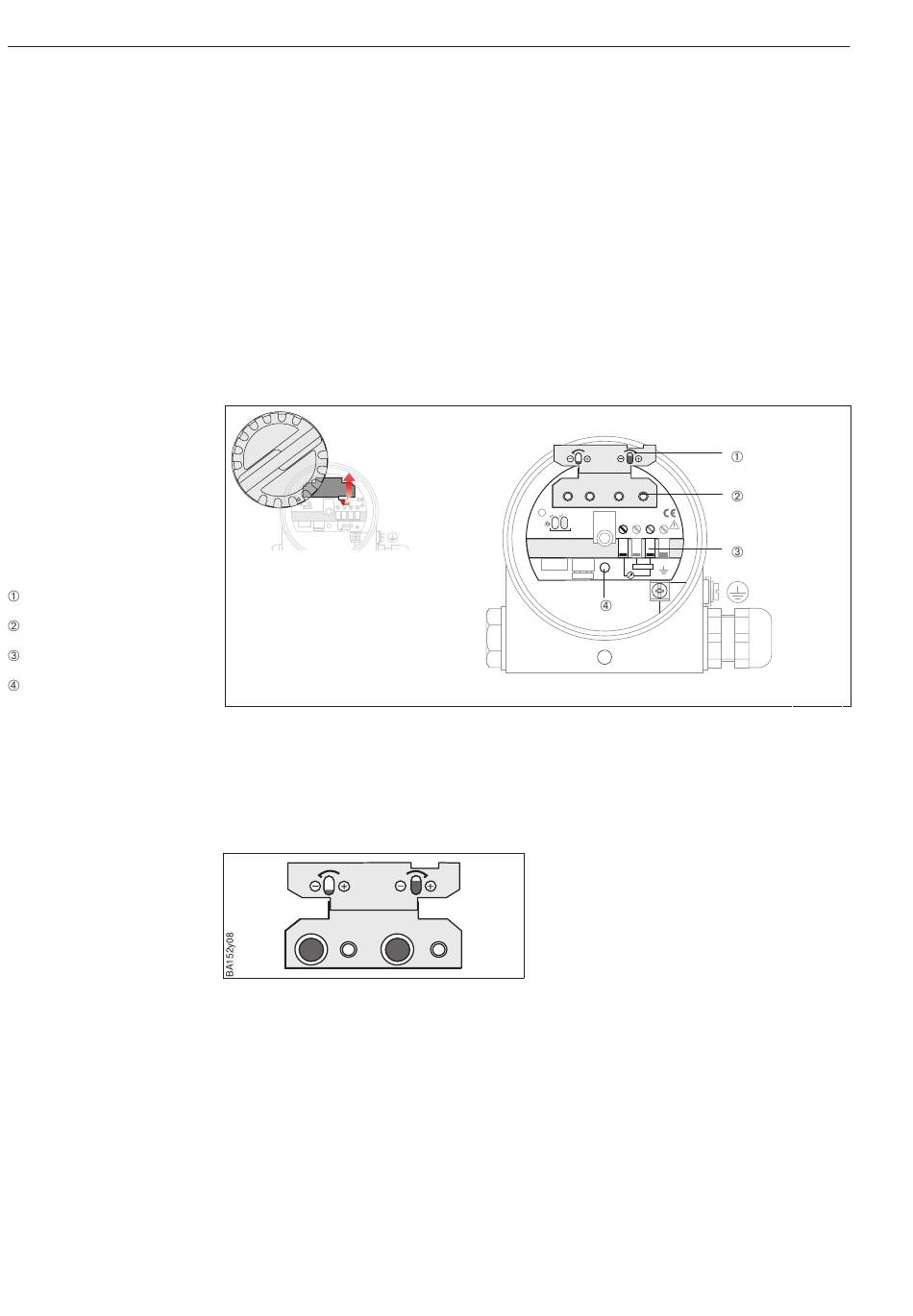

Abb. 13
Bedienelemente
Klappdeckel mit Erklärung der
Tastenfunktionen
Bedientasten auf dem
Elektronikeinsatz
Anschluß für Strommeßgerät
und Versorgung
grüne LED blinkt zur
Bestätigung der Eingaben
Abb. 14
Tastenkombination für Reset
16
3 Bedienung ohne Anzeige
Dieses Kapitel beschreibt die Bedienung des Deltapilot S am Einsatzort ohne das
Anzeige- und Bedienmodul FHB 20 und ohne Kommunikation. Die Bedienung erfolgt
nur über vier Tasten auf der Bedienoberfläche des Elektronikeinsatzes.
Folgende Eingaben sind möglich:
• Rücksetzen auf Werkseinstellung (Reset)
• Leer- und Vollabgleich
• Abgleich bei teilbefülltem Behälter über Strommeßgerät
• Schutz der Eingaben durch Verriegeln
3.1 Bedienelemente
GREEN
GREEN
–
2
3
+
1
4
DAT-Modul
4...20 mA
+
–
FHB 20
Gehäusedeckel abschrauben
und Klappdeckel öffnen!
3.2 Rücksetzen auf Werkseinstellung (Reset)
Mit einem Reset werden alle Einstellungen am Gerät rückgängig gemacht. Es gelten
wieder die Werkseinstellungen.
Elektronikeinsatz FEB 20 (INTENSOR) / FEB 22 (HART)
GREEN
DAT-Modul
FHB 20
Ablauf
• Drücken Sie gleichzeitig die Tasten
0 %: – und 100 %: –.
• Die grüne LED blinkt zur Bestätigung.
–
+
2
3
1
4
4...20 mA
–
+
BA152y07
Endress+Hauser
