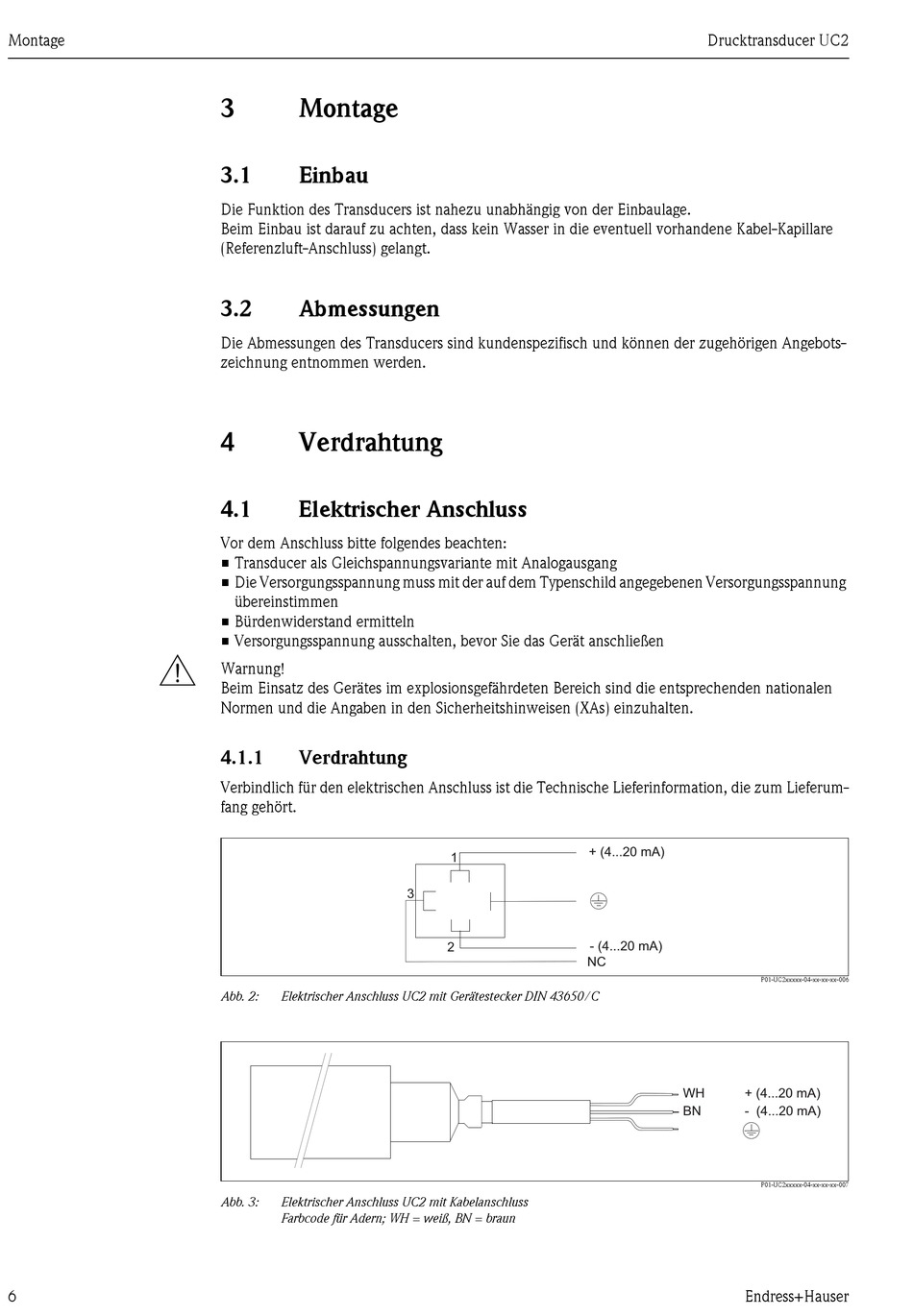

Montage
#
6
3
Montage
3.1
Einbau
Die Funktion des Transducers ist nahezu unabhängig von der Einbaulage.
Beim Einbau ist darauf zu achten, dass kein Wasser in die eventuell vorhandene Kabel-Kapillare
(Referenzluft-Anschluss) gelangt.
3.2
Abmessungen
Die Abmessungen des Transducers sind kundenspezifisch und können der zugehörigen Angebots-
zeichnung entnommen werden.
4
Verdrahtung
4.1
Elektrischer Anschluss
Vor dem Anschluss bitte folgendes beachten:
• Transducer als Gleichspannungsvariante mit Analogausgang
• Die Versorgungsspannung muss mit der auf dem Typenschild angegebenen Versorgungsspannung
übereinstimmen
• Bürdenwiderstand ermitteln
• Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen
Warnung!
Beim Einsatz des Gerätes im explosionsgefährdeten Bereich sind die entsprechenden nationalen
Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten.
4.1.1
Verdrahtung
Verbindlich für den elektrischen Anschluss ist die Technische Lieferinformation, die zum Lieferum-
fang gehört.
Abb. 2:
Elektrischer Anschluss UC2 mit Gerätestecker DIN 43650/C
Abb. 3:
Elektrischer Anschluss UC2 mit Kabelanschluss
Farbcode für Adern; WH = weiß, BN = braun
1
3
2
Drucktransducer UC2
+ (4...20 mA)
- (4...20 mA)
NC
WH
+ (4...20 mA)
BN
- (4...20 mA)
Endress+Hauser
P01-UC2xxxxx-04-xx-xx-xx-006
P01-UC2xxxxx-04-xx-xx-xx-007
