TI01680O/00/DE/01.22
71581119
2022-08-30

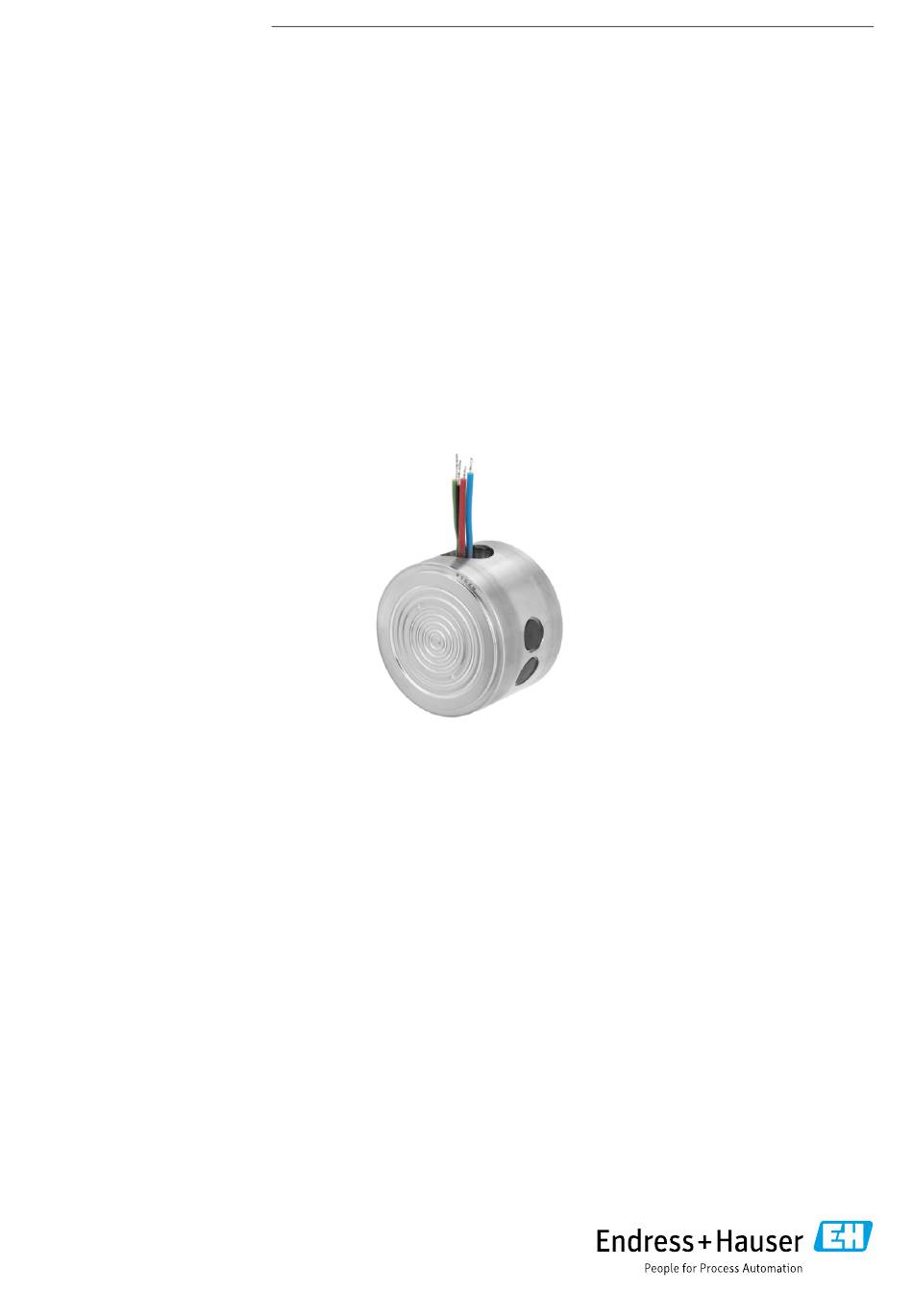

Silizium Differenzdrucksensor
Anwendungsgebiet
Die Differenzdrucksensoren USD50B mit piezoresistivem Sen-
sor und geschweißter Metallmembran werden typischerweise in
der Prozess- und Umweltindustrie eingesetzt.
Anwendungen sind Füllstand-, Volumen- oder Massemessung
in Flüssigkeiten, Differenzdrucküberwachung, z.B. von Filtern
und Pumpen sowie Durchflussmessung (Volumen- oder Mas-
senstrom).
Products
Technische Information
USD50B
Differenzdruckmessung
Solutions
Ihre Vorteile
• Messbereiche von 100 mbar (1,5 psi) bis 40 bar (600 psi)
• Brückenausgangssignal (mV)
• Hohe Genauigkeit, Reproduzierbarkeit und Langzeitstabilität
• Hohe Überlastfestigkeit:
– Einseitig bis zu 160 bar (2400 psi), optional 420 bar
(6300 psi)
– Beidseitig bis zu 240 bar (3600 psi), optional 630 bar
(9450 psi)
• Ausführung in 316 L (Edelstahl)
• Optional verschiedene Membranmaterialien und Füllöle
wählbar
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser USD50B
Inhaltszusammenfassung für Endress+Hauser USD50B
- Seite 1 USD50B Differenzdruckmessung Silizium Differenzdrucksensor Anwendungsgebiet Ihre Vorteile Die Differenzdrucksensoren USD50B mit piezoresistivem Sen- • Messbereiche von 100 mbar (1,5 psi) bis 40 bar (600 psi) sor und geschweißter Metallmembran werden typischerweise in • Brückenausgangssignal (mV) der Prozess- und Umweltindustrie eingesetzt.
-
Seite 2: Inhaltsverzeichnis
USD50B Inhaltsverzeichnis Hinweise zum Dokument ......3 Dokumentfunktion ........3 Verwendete Symbole . -
Seite 3: Hinweise Zum Dokument
USD50B Hinweise zum Dokument Dokumentfunktion Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick über die bestellbaren Geräteausführungen. Verwendete Symbole Warnhinweissymbole Symbol Bedeutung WARNUNG! WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 4: Arbeitsweise Und Systemaufbau
USD50B Arbeitsweise und Systemaufbau Messprinzip Metallische Prozessmembrane A0023919 Messelement Überlastmembran Füllöl Prozessmembran Die metallischen Prozessmembranen (4) werden beiderseits durch die anliegenden Drücke p1 und p2 ausgelenkt. Ein Füllöl (3) überträgt den Druck auf eine Widerstandsmessbrücke (Halbleitertechnolo- gie). Die differenzdruckabhängige Änderung der Brückenausgangsspannung wird ausgegeben. -
Seite 5: Eingang
USD50B Eingang Messgröße Differenzdruck Messbereich Sensor Maximaler Sensormessbereich Untere (LRL) Obere (URL) Einseitig Beidseitig [mbar (psi)] [mbar (psi)] [mbar (psi)] [bar (psi)] [bar (psi)] [bar (psi)] Option PN 160 / 16 MPa / 2320 psi 100 (1,5) –100 (–1,5) +100 (+1,5) -
Seite 6: Energieversorgung
USD50B Energieversorgung Stromversorgung <1 mA Elektrischer Anschluss Schaltplan A0035256 Positive Stromversorgung (rot) Positives Ausgangssignal (grün) Negatives Ausgangssignal (blau) Negative Stromversorgung (schwarz) Potenzialgehäuse getrennt Brücke Endress+Hauser... -
Seite 7: Ausgang
USD50B Ausgang Unkompensiertes Brückenausgangssignal mit Kabelanschluss. Spezifikationen gültig bei 0,5 mA Versorgungsstrom. Ausgangssignal Sensor [mbar (psi)] Typische Spanne (bezogen auf Nullpunkt) 100 (1,5) 21 … 27 ±mV 500 (7,5) 51 … 55 ±mV 3.000 (45) 16.000 (240) 40.000 (600) Brückenwiderstand 4,3…5,6 kΩ... -
Seite 8: Leistungsmerkmale
USD50B Leistungsmerkmale Referenzbedingungen • Nach IEC 62828-2 • Umgebungstemperatur T = konstant, im Bereich +22 … +28 °C (+72 … +82 °F) • Feuchte j = konstant, im Bereich: 5 ... 80 % rF ± 5 % • Umgebungsdruck p = konstant, im Bereich: 860 …... -
Seite 9: Prozess
USD50B Prozess Prozesstemperaturbereich –40 … +85 °C (–40 … 185 °F) Prozessdruckbereich Druckangaben WARNUNG ‣ MWP (Maximum Working Pressure/max. Betriebsdruck): Dieser Wert bezieht sich auf eine Refe- renztemperatur von +20 °C (68 °F) und darf über unbegrenzte Zeit am Sensor anliegen. -
Seite 10: Umgebung
USD50B Umgebung Umgebungstemperatur- –40 … +85 °C (–40 … 185 °F) bereich Lagerungstemperaturbereich –40 … +85 °C (–40 … +185 °F) Prozesstemperaturbereich –40 … +85 °C (–40 … +185 °F) Schutzart System Schutzart offen IP00 Klimaklasse System Klimaklasse Hinweis offen Klasse 3K3 Lufttemperatur: 5 …... -
Seite 11: Konstruktiver Aufbau
USD50B Konstruktiver Aufbau Abmessungen 211068517 * Maßeinheit mm (in) Werkstoffe Prozessberührende Werkstoffe Prozessmembrane Edelstahl AISI 316L (1.4435) Endress+Hauser... -
Seite 12: Zertifikate Und Zulassungen
USD50B Zertifikate und Zulassungen RoHS Das Messsystem entspricht den Stoffbeschränkungen der Richtlinie zur Beschränkung der Verwen- dung bestimmter gefährlicher Stoffe 2011/65/EU. Externe Normen und Die angewandten Europäischen Normen und Richtlinien können den zugehörigen EG-Konformitätser- Richtlinien klärungen entnommen werden. Es wurden außerdem angewandt:... -
Seite 13: Erläuterungen Und Ergänzende Dokumentation
Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Diese Produkte dürfen nicht als unsortierter Hausmüll entsorgt werden und können an Endress+Hauser zur Entsorgung zurückgegeben werden zu den in unseren Allgemeinen Geschäftsbedingungen festgelegten oder individuell vereinbarten Bedingungen. -
Seite 14: Begriffe Und Abkürzungen
USD50B Begriffe und Abkürzungen img9df_1-3 Position Begriff/Abkürzung Erklärung Der OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, d.h. neben der Messzelle ist auch der Prozessanschluss zu beachten. Beachten Sie auch die Druck-Temperaturabhängigkeit. - Seite 15 USD50B Endress+Hauser...
