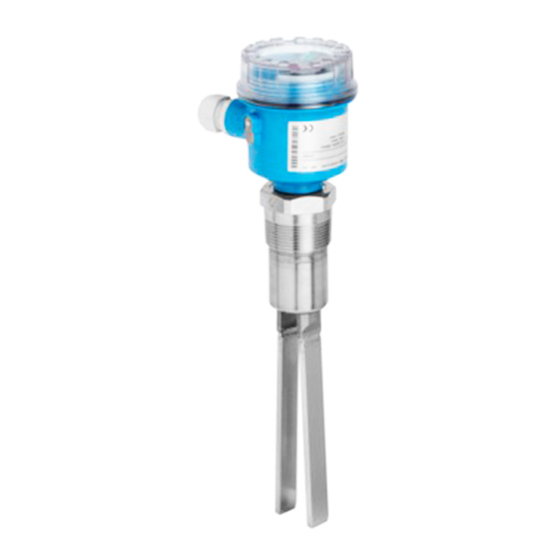

Endress+Hauser Soliphant M FTM50 Handbuch

Endress+Hauser Soliphant M FTM50 Handbuch

Grenzstand-messsystem
Vorschau ausblenden Andere Handbücher für Soliphant M FTM50:

Werbung

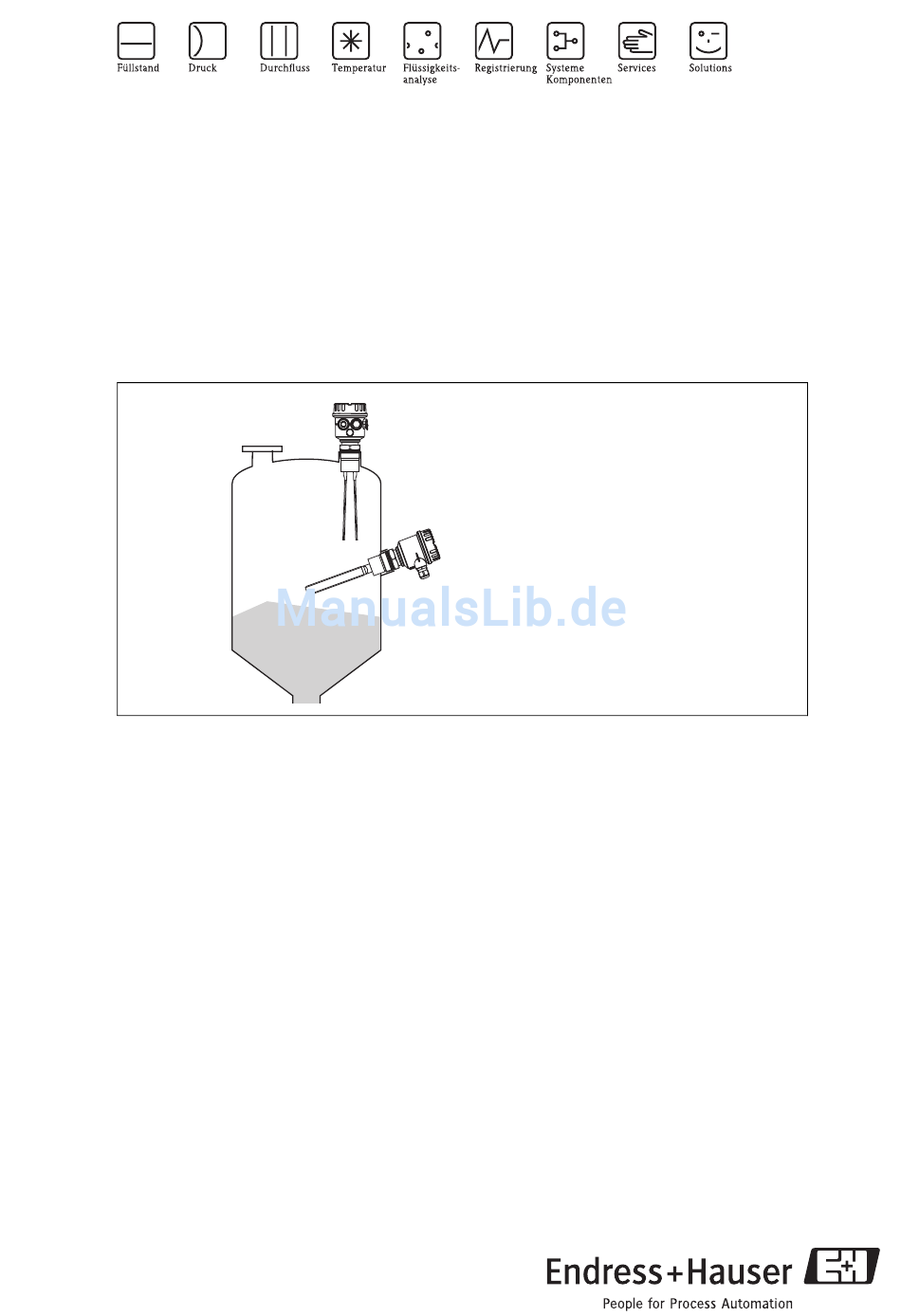

Handbuch zur Funktionalen Sicherheit
Soliphant M mit
Elektronikeinsatz FEM54
Grenzstand-Messsystem
Anwendungsbereich
Überfüllsicherung bzw. betriebliche Maximumdetektion
von Flüssigkeiten aller Art in Behältern, welche den
besonderen Anforderungen der Sicherheitstechnik nach
IEC 61508 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• für Sicherheitsfunktionen bis SIL 2
• an Explosionsschutz durch Eigensicherheit oder
druckfeste Kapselung
• an elektromagnetische Verträglichkeit nach EN 61326
und NAMUR-Empfehlung NE 21.
SD205F/00/de
71020794
Ihre Vorteile
• Für Überfüllsicherungen bis SIL 2
– unabhängig beurteilt (Functional Assessment)
durch exida nach IEC 61508
• keinerlei Abgleich
• Fremdvibrationssicher
• einfache Inbetriebnahme

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Soliphant M FTM50

  • Seite 1 Handbuch zur Funktionalen Sicherheit Soliphant M mit Elektronikeinsatz FEM54 Grenzstand-Messsystem Anwendungsbereich Ihre Vorteile Überfüllsicherung bzw. betriebliche Maximumdetektion • Für Überfüllsicherungen bis SIL 2 von Flüssigkeiten aller Art in Behältern, welche den – unabhängig beurteilt (Functional Assessment) besonderen Anforderungen der Sicherheitstechnik nach durch exida nach IEC 61508 IEC 61508 genügen sollen.
  • Seite 2: Inhaltsverzeichnis

    Soliphant M + FEM54 Inhaltsverzeichnis SIL Konformitätserklärung..... . 3 Functional Assessment Report....4 Allgemeines .
  • Seite 3: Sil Konformitätserklärung

    Soliphant M + FEM54 SIL Konformitätserklärung SIL05004b-de Endress + Hauser...
  • Seite 4: Functional Assessment Report

    Soliphant M + FEM54 Functional Assessment Report L00-FEM5xxxx-01-06-xx-en-001 Endress + Hauser...
  • Seite 5: Allgemeines

    Soliphant M + FEM54 Allgemeines Hinweis! Allgemeine Informationen über SIL erhalten Sie unter: www.de.endress.com/sil und in der Kompetenzbroschüre CP002Z "Funktionale Sicherheit in der Prozess-Instrumentierung zur Risiko- reduzierung" Aufbau des Messsystems mit Soliphant M mit FEM54 Grenzstand-Messsystem In der folgenden Abbildung ist das Messsystem dargestellt (beispielhaft). Soliphant M Elektronikeinsatz L00-FTM5xxxx-16-06-xx-de-001...
  • Seite 6: Mitgeltende Gerätedokumentation

    Soliphant M + FEM54 Zulässige Varianten des Soliphant M mit FEM54 für die Sicherheitsfunktion Folgende Kombinationen sind für das Messsystem zulässig: • FTM50-#####4##### • FTM51-#####4##### • FTM52-#####4##### Zulässige Gerätetypen (# = alle Geräteausprägungen zulässig außer 9 und Y) • Gültige FW-Version (Firmware): ab V01.01.00 •...
  • Seite 7: Einstellungen Soliphant M Mit Fem54

    Soliphant M + FEM54 Einstellungen Soliphant M Schalterstellung für die Sicherheitsfunktion: mit FEM54 Ein Schalter für die Sicherheitsschaltung Überfüllsicherung Leerlaufschutz L00-FTM5xxxx-19-05-xx-xx-015 Ein Schalter für Schaltverzögerung 0,5 s beim Bedecken, 1,5 s beim Freiwerden (Kurzgabel 1 s) 5 s beim Bedecken, 5 s beim Freiwerden Ein Schalter für Schüttgewicht / Dichteeinstellung ≥...
  • Seite 8: Verhalten Im Betrieb Und Bei Störung

    Soliphant M + FEM54 Verhalten im Betrieb und bei Störung Das Verhalten im Betrieb und bei Störung wird in den folgenden Dokumentationen beschrieben. Beschreibung der Einstellung in Dokumentation Soliphant M FTM50, FTM51 KA229F/00 FTM52 KA230F/00 Ausfallraten elektrischer Bauteile Die zugrundegelegten Ausfallraten elektrischer Bauteile gelten innerhalb der nutzbaren Lebensdauer gemäß IEC 61508-2 Abschnitt 7.4.7.4.
  • Seite 9: Anhang

    Soliphant M + FEM54 Anhang Spezifische Werte und Die Tabelle zeigt sicherheitsrelevante Werte und Verschaltungsarten für das Messsystem. Verschaltungsarten für das Messsystem Auswahlschaltung: 1oo1 Soliphant M mit FEM54 Bewerteter Transmitter (FEM54) L00-FEM5xxxx-14-06-06-xx-001 SIL 2 92 % 0,024 x 10 (low demand mode of operation) λ...
  • Seite 10: Fmeda Report

    Soliphant M + FEM54 FMEDA Report L00-FEM54xxx-01-06-xx-en-002 L00-FEM54xxx-01-06-xx-en-001 Endress + Hauser...
  • Seite 11 Soliphant M + FEM54 L00-FEM54xxx-01-06-xx-en-003 Endress + Hauser...
  • Seite 12 Soliphant M + FEM54 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Hannover Lehnergasse 4 Sternenhofstraße 21 • • • Colmarer Str. 6...
