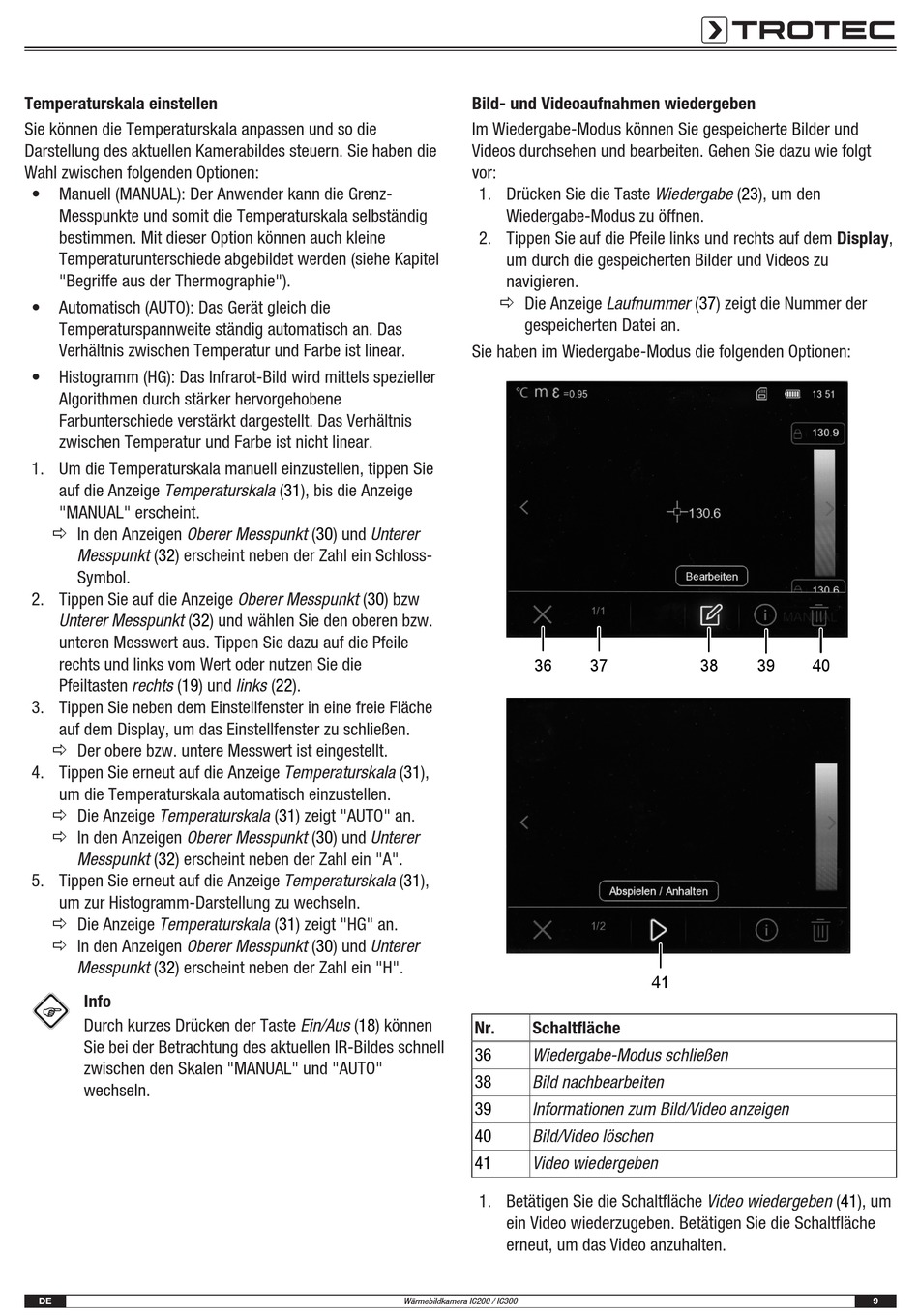

Temperaturskala einstellen
Sie können die Temperaturskala anpassen und so die
Darstellung des aktuellen Kamerabildes steuern. Sie haben die
Wahl zwischen folgenden Optionen:
• Manuell (MANUAL): Der Anwender kann die Grenz-
Messpunkte und somit die Temperaturskala selbständig
bestimmen. Mit dieser Option können auch kleine
Temperaturunterschiede abgebildet werden (siehe Kapitel
"Begriffe aus der Thermographie").
• Automatisch (AUTO): Das Gerät gleich die
Temperaturspannweite ständig automatisch an. Das
Verhältnis zwischen Temperatur und Farbe ist linear.
• Histogramm (HG): Das Infrarot-Bild wird mittels spezieller
Algorithmen durch stärker hervorgehobene
Farbunterschiede verstärkt dargestellt. Das Verhältnis
zwischen Temperatur und Farbe ist nicht linear.
1. Um die Temperaturskala manuell einzustellen, tippen Sie
auf die Anzeige Temperaturskala (31), bis die Anzeige
"MANUAL" erscheint.
ð In den Anzeigen Oberer Messpunkt (30) und Unterer
Messpunkt (32) erscheint neben der Zahl ein Schloss-
Symbol.
2. Tippen Sie auf die Anzeige Oberer Messpunkt (30) bzw
Unterer Messpunkt (32) und wählen Sie den oberen bzw.
unteren Messwert aus. Tippen Sie dazu auf die Pfeile
rechts und links vom Wert oder nutzen Sie die
Pfeiltasten rechts (19) und links (22).
3. Tippen Sie neben dem Einstellfenster in eine freie Fläche
auf dem Display, um das Einstellfenster zu schließen.
ð Der obere bzw. untere Messwert ist eingestellt.
4. Tippen Sie erneut auf die Anzeige Temperaturskala (31),
um die Temperaturskala automatisch einzustellen.
ð Die Anzeige Temperaturskala (31) zeigt "AUTO" an.
ð In den Anzeigen Oberer Messpunkt (30) und Unterer
Messpunkt (32) erscheint neben der Zahl ein "A".
5. Tippen Sie erneut auf die Anzeige Temperaturskala (31),
um zur Histogramm-Darstellung zu wechseln.
ð Die Anzeige Temperaturskala (31) zeigt "HG" an.
ð In den Anzeigen Oberer Messpunkt (30) und Unterer
Messpunkt (32) erscheint neben der Zahl ein "H".
Info
Durch kurzes Drücken der Taste Ein/Aus (18) können
Sie bei der Betrachtung des aktuellen IR-Bildes schnell
zwischen den Skalen "MANUAL" und "AUTO"
wechseln.
DE
Bild- und Videoaufnahmen wiedergeben
Im Wiedergabe-Modus können Sie gespeicherte Bilder und
Videos durchsehen und bearbeiten. Gehen Sie dazu wie folgt
vor:
1. Drücken Sie die Taste Wiedergabe (23), um den
Wiedergabe-Modus zu öffnen.
2. Tippen Sie auf die Pfeile links und rechts auf dem Display,
um durch die gespeicherten Bilder und Videos zu
navigieren.
ð Die Anzeige Laufnummer (37) zeigt die Nummer der
gespeicherten Datei an.
Sie haben im Wiedergabe-Modus die folgenden Optionen:
36
Nr.
Schaltfläche
36
Wiedergabe-Modus schließen
38
Bild nachbearbeiten
39
Informationen zum Bild/Video anzeigen
40
Bild/Video löschen
41
Video wiedergeben
1. Betätigen Sie die Schaltfläche Video wiedergeben (41), um
ein Video wiederzugeben. Betätigen Sie die Schaltfläche
erneut, um das Video anzuhalten.
Wärmebildkamera IC200 / IC300
37
38
39
41
40
9
