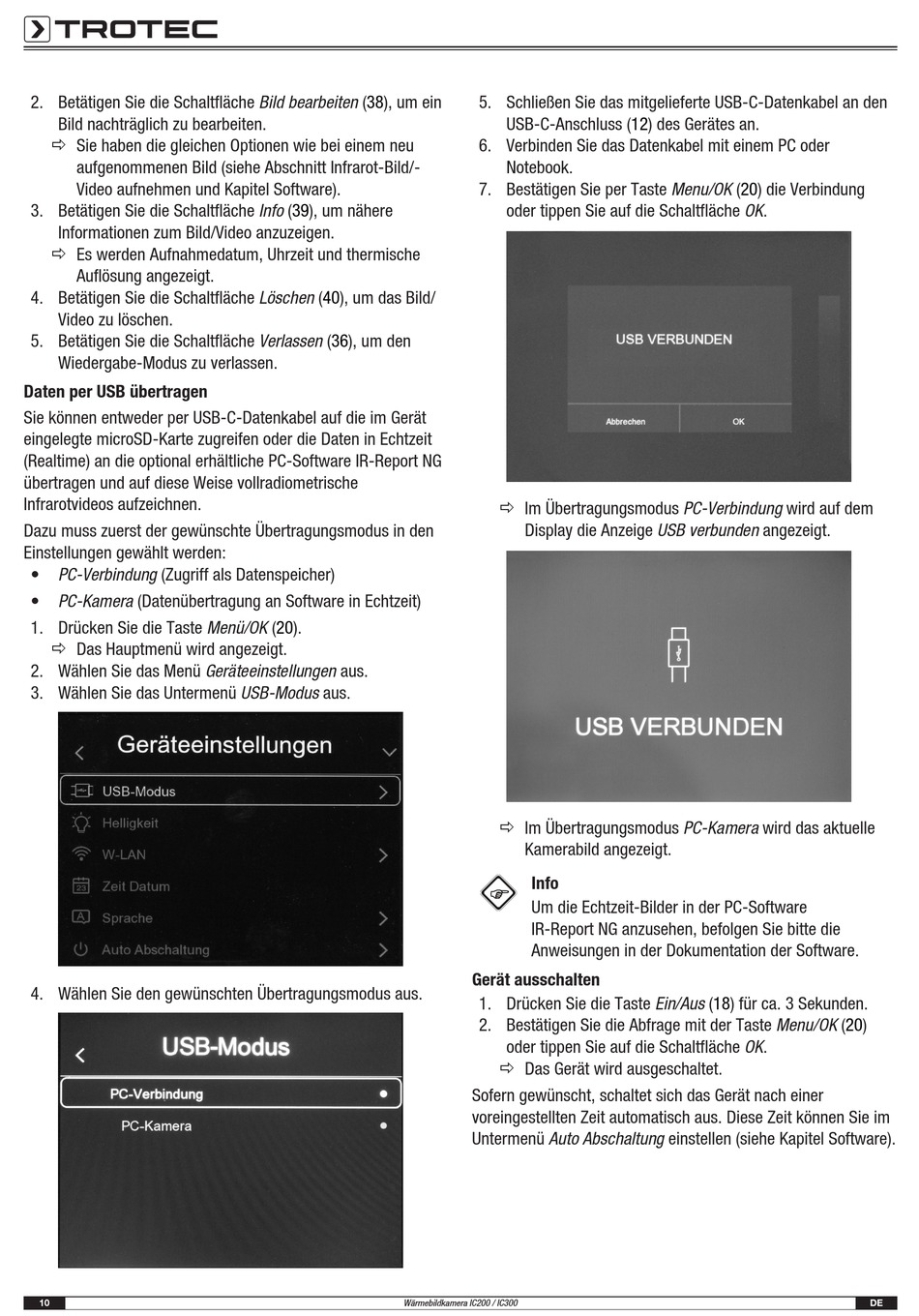

Trotec IC200 Gebrauchsanleitung Seite 10

Vorschau ausblenden Andere Handbücher für IC200:
Inhaltsverzeichnis

Werbung

2. Betätigen Sie die Schaltfläche Bild bearbeiten (38), um ein
Bild nachträglich zu bearbeiten.
ð Sie haben die gleichen Optionen wie bei einem neu
aufgenommenen Bild (siehe Abschnitt Infrarot-Bild/-
Video aufnehmen und Kapitel Software).
3. Betätigen Sie die Schaltfläche Info (39), um nähere
Informationen zum Bild/Video anzuzeigen.
ð Es werden Aufnahmedatum, Uhrzeit und thermische
Auflösung angezeigt.
4. Betätigen Sie die Schaltfläche Löschen (40), um das Bild/
Video zu löschen.
5. Betätigen Sie die Schaltfläche Verlassen (36), um den
Wiedergabe-Modus zu verlassen.
Daten per USB übertragen
Sie können entweder per USB-C-Datenkabel auf die im Gerät
eingelegte microSD-Karte zugreifen oder die Daten in Echtzeit
(Realtime) an die optional erhältliche PC-Software IR-Report NG
übertragen und auf diese Weise vollradiometrische
Infrarotvideos aufzeichnen.
Dazu muss zuerst der gewünschte Übertragungsmodus in den
Einstellungen gewählt werden:
• PC-Verbindung (Zugriff als Datenspeicher)
• PC-Kamera (Datenübertragung an Software in Echtzeit)
1. Drücken Sie die Taste Menü/OK (20).
ð Das Hauptmenü wird angezeigt.
2. Wählen Sie das Menü Geräteeinstellungen aus.
3. Wählen Sie das Untermenü USB-Modus aus.
4. Wählen Sie den gewünschten Übertragungsmodus aus.
10
5. Schließen Sie das mitgelieferte USB-C-Datenkabel an den
USB-C-Anschluss (12) des Gerätes an.
6. Verbinden Sie das Datenkabel mit einem PC oder
Notebook.
7. Bestätigen Sie per Taste Menu/OK (20) die Verbindung
oder tippen Sie auf die Schaltfläche OK.
ð Im Übertragungsmodus PC-Verbindung wird auf dem
Display die Anzeige USB verbunden angezeigt.
ð Im Übertragungsmodus PC-Kamera wird das aktuelle
Kamerabild angezeigt.
Info
Um die Echtzeit-Bilder in der PC-Software
IR-Report NG anzusehen, befolgen Sie bitte die
Anweisungen in der Dokumentation der Software.
Gerät ausschalten
1. Drücken Sie die Taste Ein/Aus (18) für ca. 3 Sekunden.
2. Bestätigen Sie die Abfrage mit der Taste Menu/OK (20)
oder tippen Sie auf die Schaltfläche OK.
ð Das Gerät wird ausgeschaltet.
Sofern gewünscht, schaltet sich das Gerät nach einer
voreingestellten Zeit automatisch aus. Diese Zeit können Sie im
Untermenü Auto Abschaltung einstellen (siehe Kapitel Software).
Wärmebildkamera IC200 / IC300
DE
