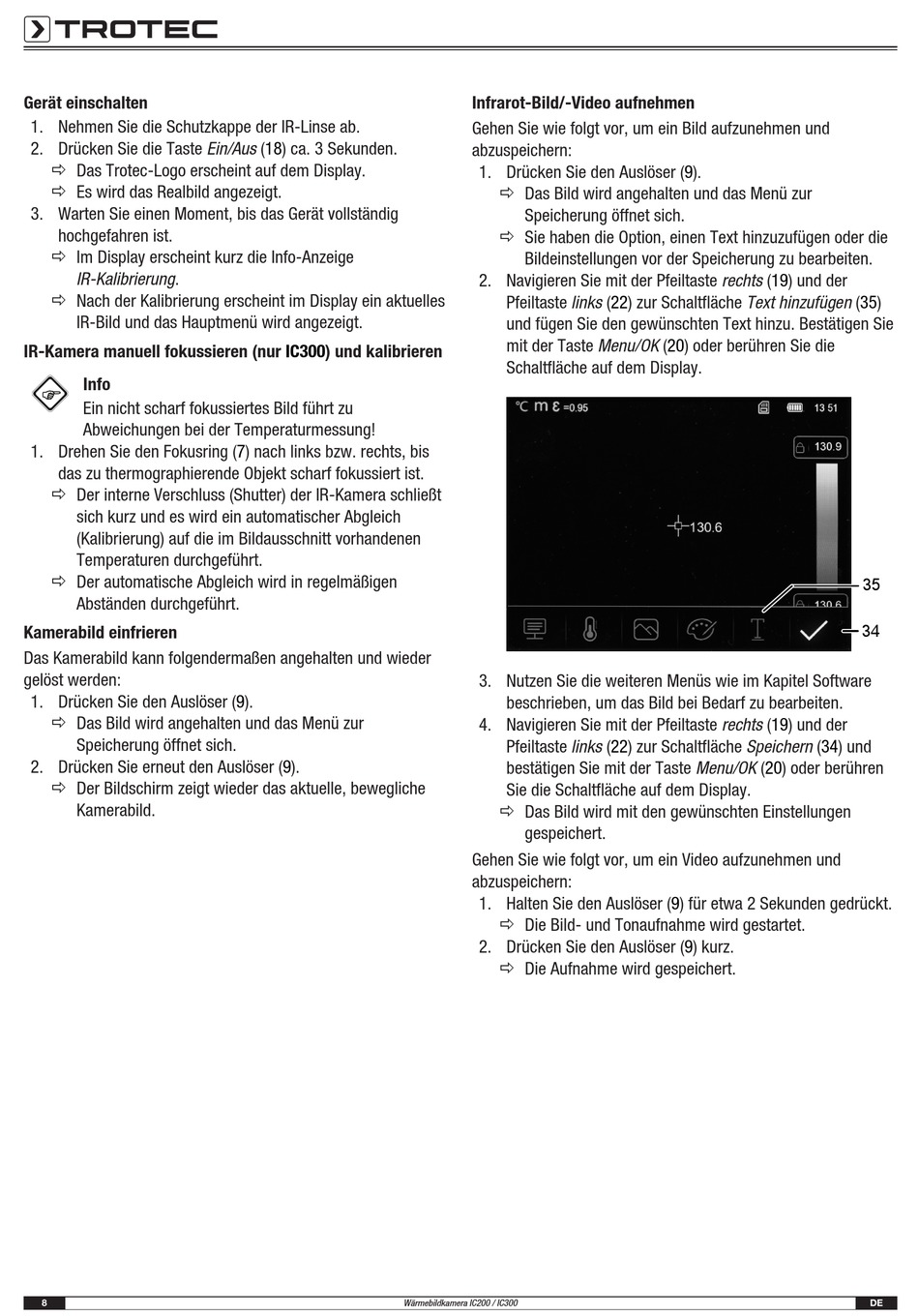

Gerät einschalten
1. Nehmen Sie die Schutzkappe der IR-Linse ab.
2. Drücken Sie die Taste Ein/Aus (18) ca. 3 Sekunden.
ð Das Trotec-Logo erscheint auf dem Display.
ð Es wird das Realbild angezeigt.
3. Warten Sie einen Moment, bis das Gerät vollständig
hochgefahren ist.
ð Im Display erscheint kurz die Info-Anzeige
IR-Kalibrierung.
ð Nach der Kalibrierung erscheint im Display ein aktuelles
IR-Bild und das Hauptmenü wird angezeigt.
IR-Kamera manuell fokussieren (nur IC300) und kalibrieren
Info
Ein nicht scharf fokussiertes Bild führt zu
Abweichungen bei der Temperaturmessung!
1. Drehen Sie den Fokusring (7) nach links bzw. rechts, bis
das zu thermographierende Objekt scharf fokussiert ist.
ð Der interne Verschluss (Shutter) der IR-Kamera schließt
sich kurz und es wird ein automatischer Abgleich
(Kalibrierung) auf die im Bildausschnitt vorhandenen
Temperaturen durchgeführt.
ð Der automatische Abgleich wird in regelmäßigen
Abständen durchgeführt.
Kamerabild einfrieren
Das Kamerabild kann folgendermaßen angehalten und wieder
gelöst werden:
1. Drücken Sie den Auslöser (9).
ð Das Bild wird angehalten und das Menü zur
Speicherung öffnet sich.
2. Drücken Sie erneut den Auslöser (9).
ð Der Bildschirm zeigt wieder das aktuelle, bewegliche
Kamerabild.
8
Infrarot-Bild/-Video aufnehmen
Gehen Sie wie folgt vor, um ein Bild aufzunehmen und
abzuspeichern:
1. Drücken Sie den Auslöser (9).
ð Das Bild wird angehalten und das Menü zur
Speicherung öffnet sich.
ð Sie haben die Option, einen Text hinzuzufügen oder die
Bildeinstellungen vor der Speicherung zu bearbeiten.
2. Navigieren Sie mit der Pfeiltaste rechts (19) und der
Pfeiltaste links (22) zur Schaltfläche Text hinzufügen (35)
und fügen Sie den gewünschten Text hinzu. Bestätigen Sie
mit der Taste Menu/OK (20) oder berühren Sie die
Schaltfläche auf dem Display.
3. Nutzen Sie die weiteren Menüs wie im Kapitel Software
beschrieben, um das Bild bei Bedarf zu bearbeiten.
4. Navigieren Sie mit der Pfeiltaste rechts (19) und der
Pfeiltaste links (22) zur Schaltfläche Speichern (34) und
bestätigen Sie mit der Taste Menu/OK (20) oder berühren
Sie die Schaltfläche auf dem Display.
ð Das Bild wird mit den gewünschten Einstellungen
gespeichert.
Gehen Sie wie folgt vor, um ein Video aufzunehmen und
abzuspeichern:
1. Halten Sie den Auslöser (9) für etwa 2 Sekunden gedrückt.
ð Die Bild- und Tonaufnahme wird gestartet.
2. Drücken Sie den Auslöser (9) kurz.
ð Die Aufnahme wird gespeichert.
Wärmebildkamera IC200 / IC300
35
34
DE
