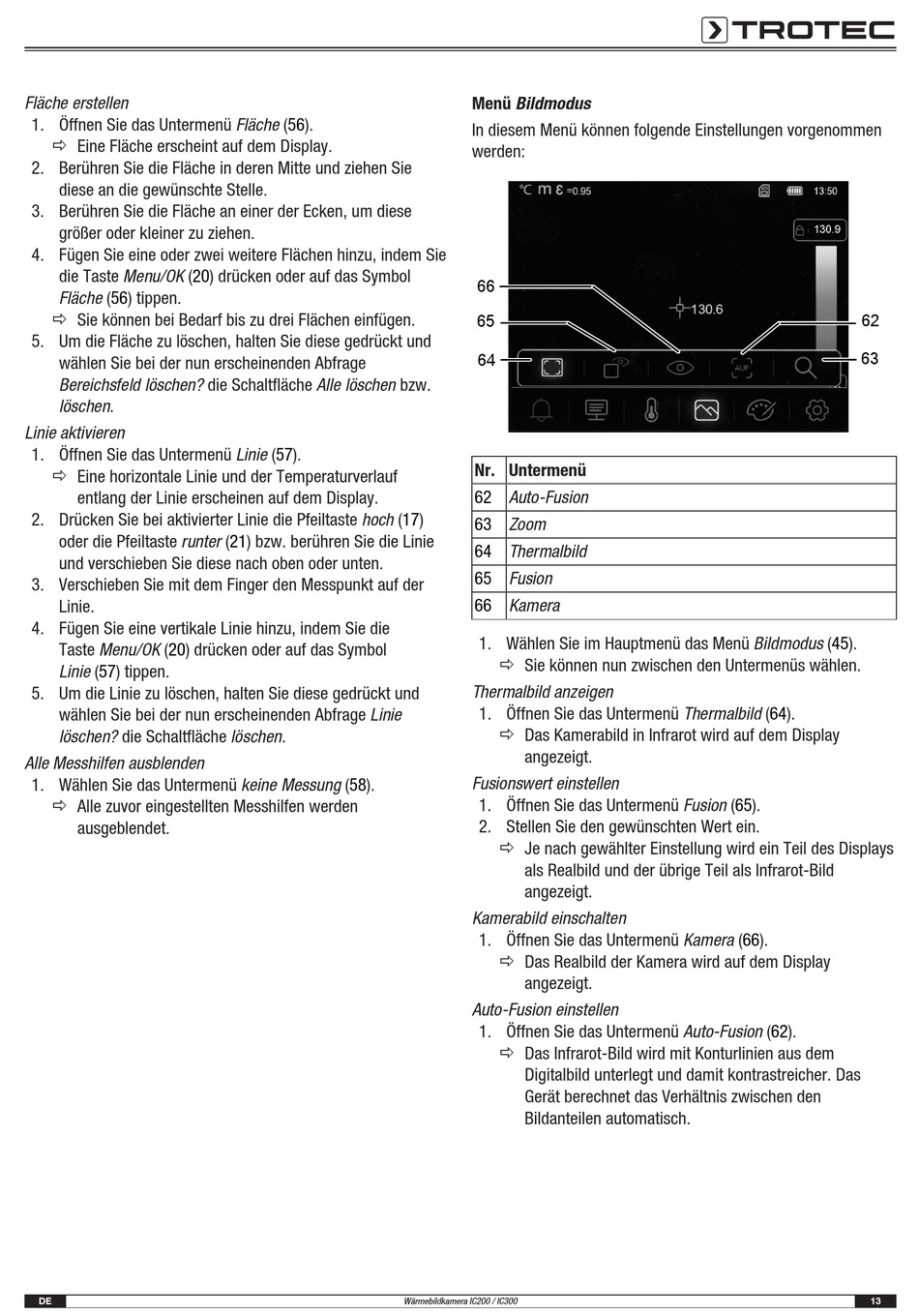

Fläche erstellen
1. Öffnen Sie das Untermenü Fläche (56).
ð Eine Fläche erscheint auf dem Display.
2. Berühren Sie die Fläche in deren Mitte und ziehen Sie
diese an die gewünschte Stelle.
3. Berühren Sie die Fläche an einer der Ecken, um diese
größer oder kleiner zu ziehen.
4. Fügen Sie eine oder zwei weitere Flächen hinzu, indem Sie
die Taste Menu/OK (20) drücken oder auf das Symbol
Fläche (56) tippen.
ð Sie können bei Bedarf bis zu drei Flächen einfügen.
5. Um die Fläche zu löschen, halten Sie diese gedrückt und
wählen Sie bei der nun erscheinenden Abfrage
Bereichsfeld löschen? die Schaltfläche Alle löschen bzw.
löschen.
Linie aktivieren
1. Öffnen Sie das Untermenü Linie (57).
ð Eine horizontale Linie und der Temperaturverlauf
entlang der Linie erscheinen auf dem Display.
2. Drücken Sie bei aktivierter Linie die Pfeiltaste hoch (17)
oder die Pfeiltaste runter (21) bzw. berühren Sie die Linie
und verschieben Sie diese nach oben oder unten.
3. Verschieben Sie mit dem Finger den Messpunkt auf der
Linie.
4. Fügen Sie eine vertikale Linie hinzu, indem Sie die
Taste Menu/OK (20) drücken oder auf das Symbol
Linie (57) tippen.
5. Um die Linie zu löschen, halten Sie diese gedrückt und
wählen Sie bei der nun erscheinenden Abfrage Linie
löschen? die Schaltfläche löschen.
Alle Messhilfen ausblenden
1. Wählen Sie das Untermenü keine Messung (58).
ð Alle zuvor eingestellten Messhilfen werden
ausgeblendet.
DE
Menü Bildmodus
In diesem Menü können folgende Einstellungen vorgenommen
werden:
66
65
64
Nr. Untermenü
62
Auto-Fusion
63
Zoom
64
Thermalbild
65
Fusion
66
Kamera
1. Wählen Sie im Hauptmenü das Menü Bildmodus (45).
ð Sie können nun zwischen den Untermenüs wählen.
Thermalbild anzeigen
1. Öffnen Sie das Untermenü Thermalbild (64).
ð Das Kamerabild in Infrarot wird auf dem Display
angezeigt.
Fusionswert einstellen
1. Öffnen Sie das Untermenü Fusion (65).
2. Stellen Sie den gewünschten Wert ein.
ð Je nach gewählter Einstellung wird ein Teil des Displays
als Realbild und der übrige Teil als Infrarot-Bild
angezeigt.
Kamerabild einschalten
1. Öffnen Sie das Untermenü Kamera (66).
ð Das Realbild der Kamera wird auf dem Display
angezeigt.
Auto-Fusion einstellen
1. Öffnen Sie das Untermenü Auto-Fusion (62).
ð Das Infrarot-Bild wird mit Konturlinien aus dem
Digitalbild unterlegt und damit kontrastreicher. Das
Gerät berechnet das Verhältnis zwischen den
Bildanteilen automatisch.
Wärmebildkamera IC200 / IC300
62
63
13
