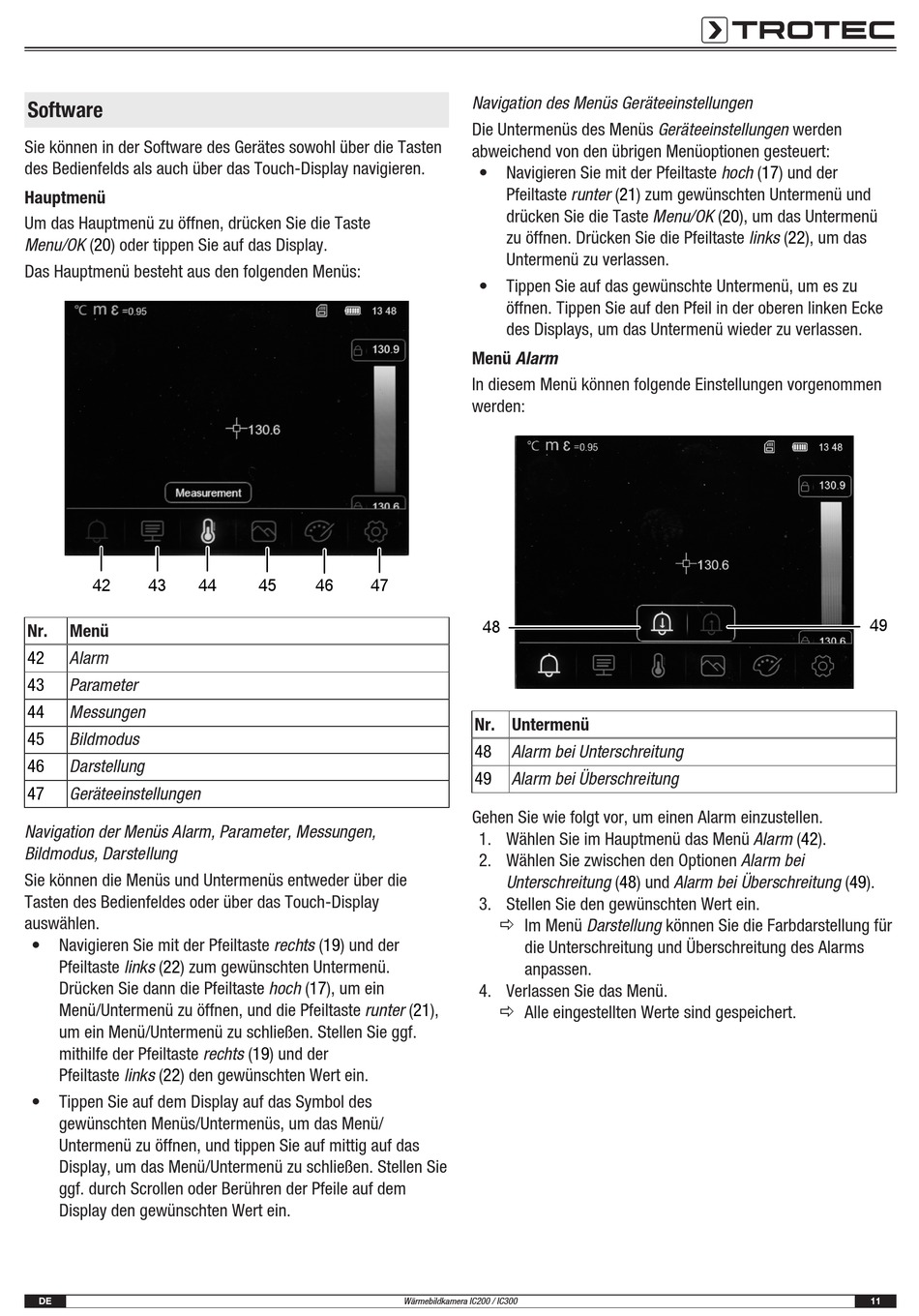

Software
Sie können in der Software des Gerätes sowohl über die Tasten
des Bedienfelds als auch über das Touch-Display navigieren.
Hauptmenü
Um das Hauptmenü zu öffnen, drücken Sie die Taste
Menu/OK (20) oder tippen Sie auf das Display.
Das Hauptmenü besteht aus den folgenden Menüs:
42
43
44
Nr.
Menü
42
Alarm
43
Parameter
44
Messungen
45
Bildmodus
46
Darstellung
47
Geräteeinstellungen
Navigation der Menüs Alarm, Parameter, Messungen,
Bildmodus, Darstellung
Sie können die Menüs und Untermenüs entweder über die
Tasten des Bedienfeldes oder über das Touch-Display
auswählen.
• Navigieren Sie mit der Pfeiltaste rechts (19) und der
Pfeiltaste links (22) zum gewünschten Untermenü.
Drücken Sie dann die Pfeiltaste hoch (17), um ein
Menü/Untermenü zu öffnen, und die Pfeiltaste runter (21),
um ein Menü/Untermenü zu schließen. Stellen Sie ggf.
mithilfe der Pfeiltaste rechts (19) und der
Pfeiltaste links (22) den gewünschten Wert ein.
• Tippen Sie auf dem Display auf das Symbol des
gewünschten Menüs/Untermenüs, um das Menü/
Untermenü zu öffnen, und tippen Sie auf mittig auf das
Display, um das Menü/Untermenü zu schließen. Stellen Sie
ggf. durch Scrollen oder Berühren der Pfeile auf dem
Display den gewünschten Wert ein.
DE
45
46
47
Wärmebildkamera IC200 / IC300
Navigation des Menüs Geräteeinstellungen
Die Untermenüs des Menüs Geräteeinstellungen werden
abweichend von den übrigen Menüoptionen gesteuert:
• Navigieren Sie mit der Pfeiltaste hoch (17) und der
Pfeiltaste runter (21) zum gewünschten Untermenü und
drücken Sie die Taste Menu/OK (20), um das Untermenü
zu öffnen. Drücken Sie die Pfeiltaste links (22), um das
Untermenü zu verlassen.
• Tippen Sie auf das gewünschte Untermenü, um es zu
öffnen. Tippen Sie auf den Pfeil in der oberen linken Ecke
des Displays, um das Untermenü wieder zu verlassen.
Menü Alarm
In diesem Menü können folgende Einstellungen vorgenommen
werden:
48
Nr. Untermenü
48
Alarm bei Unterschreitung
49
Alarm bei Überschreitung
Gehen Sie wie folgt vor, um einen Alarm einzustellen.
1. Wählen Sie im Hauptmenü das Menü Alarm (42).
2. Wählen Sie zwischen den Optionen Alarm bei
Unterschreitung (48) und Alarm bei Überschreitung (49).
3. Stellen Sie den gewünschten Wert ein.
ð Im Menü Darstellung können Sie die Farbdarstellung für
die Unterschreitung und Überschreitung des Alarms
anpassen.
4. Verlassen Sie das Menü.
ð Alle eingestellten Werte sind gespeichert.
49
