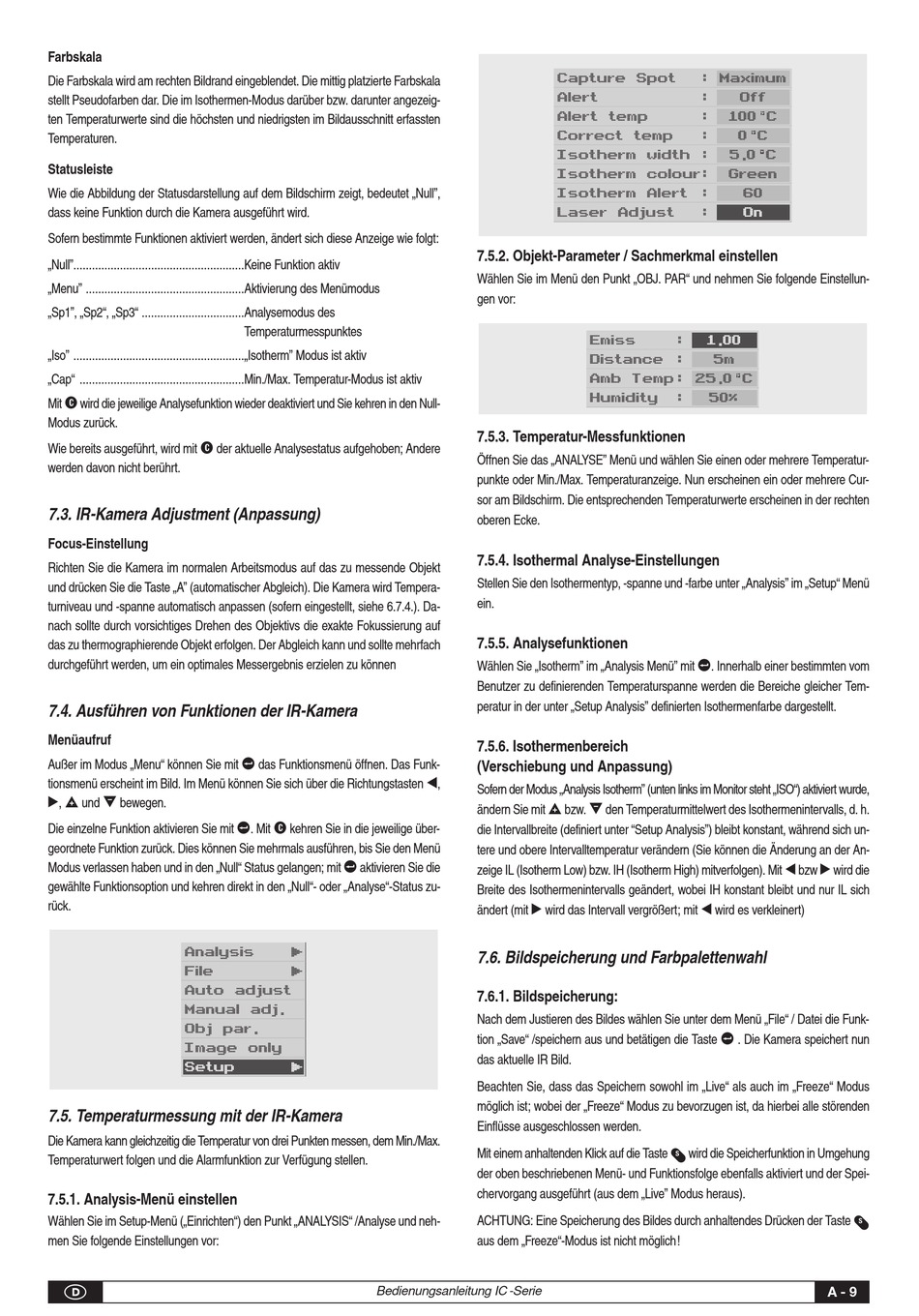

Farbskala
Die Farbskala wird am rechten Bildrand eingeblendet. Die mittig platzierte Farbskala
stellt Pseudofarben dar. Die im Isothermen-Modus darüber bzw. darunter angezeig-
ten Temperaturwerte sind die höchsten und niedrigsten im Bildausschnitt erfassten
Temperaturen.
Statusleiste
Wie die Abbildung der Statusdarstellung auf dem Bildschirm zeigt, bedeutet „Null",
dass keine Funktion durch die Kamera ausgeführt wird.
Sofern bestimmte Funktionen aktiviert werden, ändert sich diese Anzeige wie folgt:
„Null".......................................................Keine Funktion aktiv
„Menu" ...................................................Aktivierung des Menümodus
„Sp1", „Sp2", „Sp3" .................................Analysemodus des
„Iso" .......................................................„Isotherm" Modus ist aktiv
„Cap" .....................................................Min./Max. Temperatur-Modus ist aktiv
C
Mit
wird die jeweilige Analysefunktion wieder deaktiviert und Sie kehren in den Null-
Modus zurück.
C
Wie bereits ausgeführt, wird mit
der aktuelle Analysestatus aufgehoben; Andere
werden davon nicht berührt.
7.3. IR-Kamera Adjustment (Anpassung)
Focus-Einstellung
Richten Sie die Kamera im normalen Arbeitsmodus auf das zu messende Objekt
und drücken Sie die Taste „A" (automatischer Abgleich). Die Kamera wird Tempera-
turniveau und -spanne automatisch anpassen (sofern eingestellt, siehe 6.7.4.). Da-
nach sollte durch vorsichtiges Drehen des Objektivs die exakte Fokussierung auf
das zu thermographierende Objekt erfolgen. Der Abgleich kann und sollte mehrfach
durchgeführt werden, um ein optimales Messergebnis erzielen zu können
7.4. Ausführen von Funktionen der IR-Kamera
Menüaufruf
Außer im Modus „Menu" können Sie mit
tionsmenü erscheint im Bild. Im Menü können Sie sich über die Richtungstasten
R
+
-
,
und
bewegen.
Die einzelne Funktion aktivieren Sie mit
geordnete Funktion zurück. Dies können Sie mehrmals ausführen, bis Sie den Menü
Modus verlassen haben und in den „Null" Status gelangen; mit
gewählte Funktionsoption und kehren direkt in den „Null"- oder „Analyse"-Status zu-
rück.
7.5. Temperaturmessung mit der IR-Kamera
Die Kamera kann gleichzeitig die Temperatur von drei Punkten messen, dem Min./Max.
Temperaturwert folgen und die Alarmfunktion zur Verfügung stellen.
7.5.1. Analysis-Menü einstellen
Wählen Sie im Setup-Menü („Einrichten") den Punkt „ANALYSIS" /Analyse und neh-
men Sie folgende Einstellungen vor:
Temperaturmesspunktes
E
das Funktionsmenü öffnen. Das Funk-
E
C
. Mit
kehren Sie in die jeweilige über-
E
aktivieren Sie die
Bedienungsanleitung IC -Serie
7.5.2. Objekt-Parameter / Sachmerkmal einstellen
Wählen Sie im Menü den Punkt „OBJ. PAR" und nehmen Sie folgende Einstellun-
gen vor:
7.5.3. Temperatur-Messfunktionen
Öffnen Sie das „ANALYSE" Menü und wählen Sie einen oder mehrere Temperatur-
punkte oder Min./Max. Temperaturanzeige. Nun erscheinen ein oder mehrere Cur-
sor am Bildschirm. Die entsprechenden Temperaturwerte erscheinen in der rechten
oberen Ecke.
7.5.4. Isothermal Analyse-Einstellungen
Stellen Sie den Isothermentyp, -spanne und -farbe unter „Analysis" im „Setup" Menü
ein.
7.5.5. Analysefunktionen
Wählen Sie „Isotherm" im „Analysis Menü" mit
Benutzer zu definierenden Temperaturspanne werden die Bereiche gleicher Tem-
peratur in der unter „Setup Analysis" definierten Isothermenfarbe dargestellt.
7.5.6. Isothermenbereich
(Verschiebung und Anpassung)
L
,
Sofern der Modus „Analysis Isotherm" (unten links im Monitor steht „ISO") aktiviert wurde,
+
-
ändern Sie mit
bzw.
die Intervallbreite (definiert unter "Setup Analysis") bleibt konstant, während sich un-
tere und obere Intervalltemperatur verändern (Sie können die Änderung an der An-
zeige IL (Isotherm Low) bzw. IH (Isotherm High) mitverfolgen). Mit
Breite des Isothermenintervalls geändert, wobei IH konstant bleibt und nur IL sich
R
ändert (mit
wird das Intervall vergrößert; mit
7.6. Bildspeicherung und Farbpalettenwahl
7.6.1. Bildspeicherung:
Nach dem Justieren des Bildes wählen Sie unter dem Menü „File" / Datei die Funk-
tion „Save" /speichern aus und betätigen die Taste
das aktuelle IR Bild.
Beachten Sie, dass das Speichern sowohl im „Live" als auch im „Freeze" Modus
möglich ist; wobei der „Freeze" Modus zu bevorzugen ist, da hierbei alle störenden
Einflüsse ausgeschlossen werden.
Mit einem anhaltenden Klick auf die Taste
der oben beschriebenen Menü- und Funktionsfolge ebenfalls aktiviert und der Spei-
chervorgang ausgeführt (aus dem „Live" Modus heraus).
ACHTUNG: Eine Speicherung des Bildes durch anhaltendes Drücken der Taste
aus dem „Freeze"-Modus ist nicht möglich!
E
. Innerhalb einer bestimmten vom
den Temperaturmittelwert des Isothermenintervalls, d. h.
L
wird es verkleinert)
E
. Die Kamera speichert nun
S
wird die Speicherfunktion in Umgehung
L
R
bzw
wird die
S
A - 9
