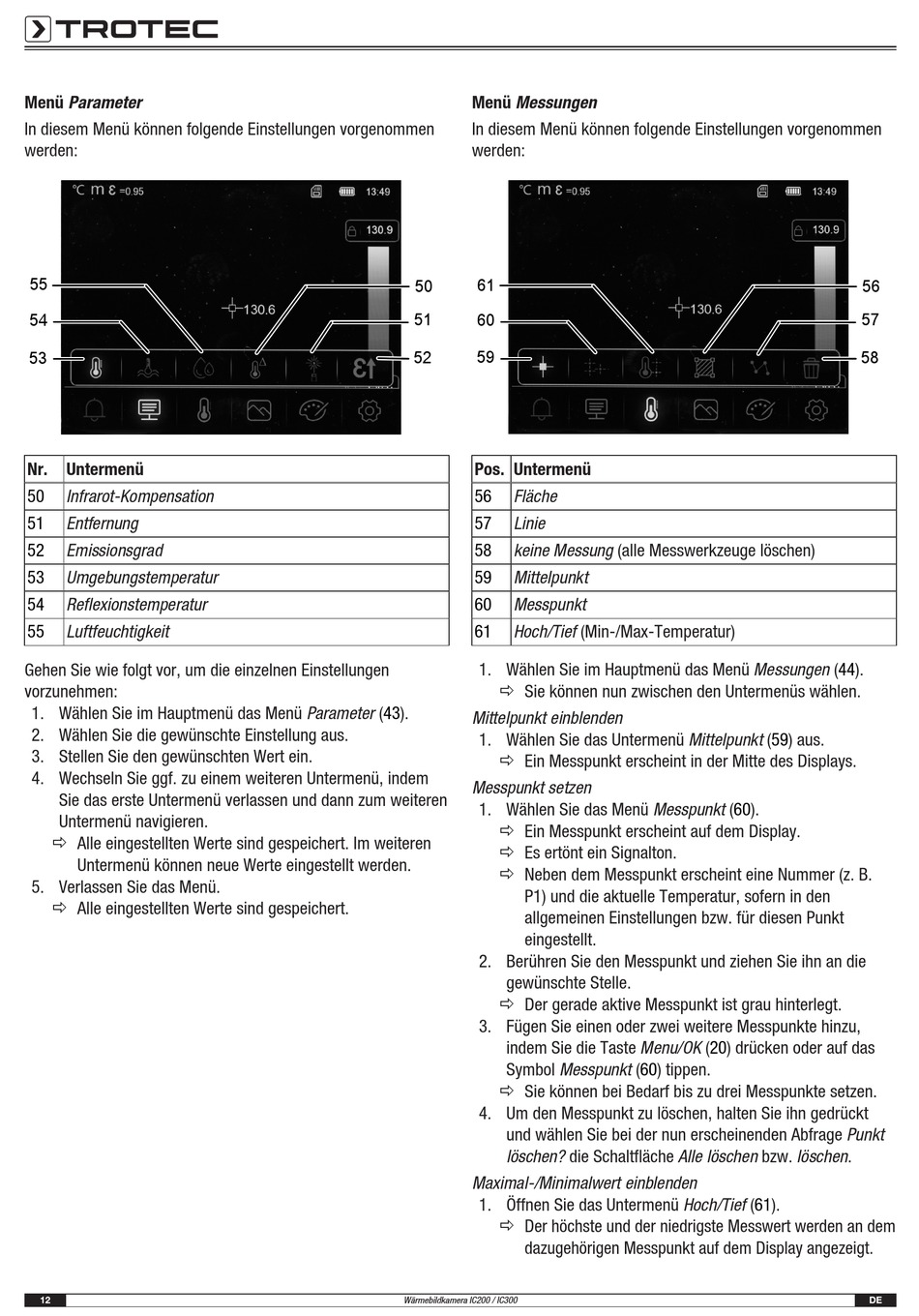

Menü Parameter
In diesem Menü können folgende Einstellungen vorgenommen
werden:
55
54
53
Nr. Untermenü
50
Infrarot-Kompensation
51
Entfernung
52
Emissionsgrad
53
Umgebungstemperatur
54
Reflexionstemperatur
55
Luftfeuchtigkeit
Gehen Sie wie folgt vor, um die einzelnen Einstellungen
vorzunehmen:
1. Wählen Sie im Hauptmenü das Menü Parameter (43).
2. Wählen Sie die gewünschte Einstellung aus.
3. Stellen Sie den gewünschten Wert ein.
4. Wechseln Sie ggf. zu einem weiteren Untermenü, indem
Sie das erste Untermenü verlassen und dann zum weiteren
Untermenü navigieren.
ð Alle eingestellten Werte sind gespeichert. Im weiteren
Untermenü können neue Werte eingestellt werden.
5. Verlassen Sie das Menü.
ð Alle eingestellten Werte sind gespeichert.
12
Menü Messungen
In diesem Menü können folgende Einstellungen vorgenommen
werden:
61
50
51
60
59
52
Pos. Untermenü
56
Fläche
57
Linie
58
keine Messung (alle Messwerkzeuge löschen)
59
Mittelpunkt
60
Messpunkt
61
Hoch/Tief (Min-/Max-Temperatur)
1. Wählen Sie im Hauptmenü das Menü Messungen (44).
ð Sie können nun zwischen den Untermenüs wählen.
Mittelpunkt einblenden
1. Wählen Sie das Untermenü Mittelpunkt (59) aus.
ð Ein Messpunkt erscheint in der Mitte des Displays.
Messpunkt setzen
1. Wählen Sie das Menü Messpunkt (60).
ð Ein Messpunkt erscheint auf dem Display.
ð Es ertönt ein Signalton.
ð Neben dem Messpunkt erscheint eine Nummer (z. B.
P1) und die aktuelle Temperatur, sofern in den
allgemeinen Einstellungen bzw. für diesen Punkt
eingestellt.
2. Berühren Sie den Messpunkt und ziehen Sie ihn an die
gewünschte Stelle.
ð Der gerade aktive Messpunkt ist grau hinterlegt.
3. Fügen Sie einen oder zwei weitere Messpunkte hinzu,
indem Sie die Taste Menu/OK (20) drücken oder auf das
Symbol Messpunkt (60) tippen.
ð Sie können bei Bedarf bis zu drei Messpunkte setzen.
4. Um den Messpunkt zu löschen, halten Sie ihn gedrückt
und wählen Sie bei der nun erscheinenden Abfrage Punkt
löschen? die Schaltfläche Alle löschen bzw. löschen.
Maximal-/Minimalwert einblenden
1. Öffnen Sie das Untermenü Hoch/Tief (61).
ð Der höchste und der niedrigste Messwert werden an dem
dazugehörigen Messpunkt auf dem Display angezeigt.
Wärmebildkamera IC200 / IC300
56
57
58
DE
