Aufbau

CPU 517S/NET
517-4NE02
6
7
8
9
10
HB145D - CPU - RD_517-4NE02 - Rev. 10/23
11
12

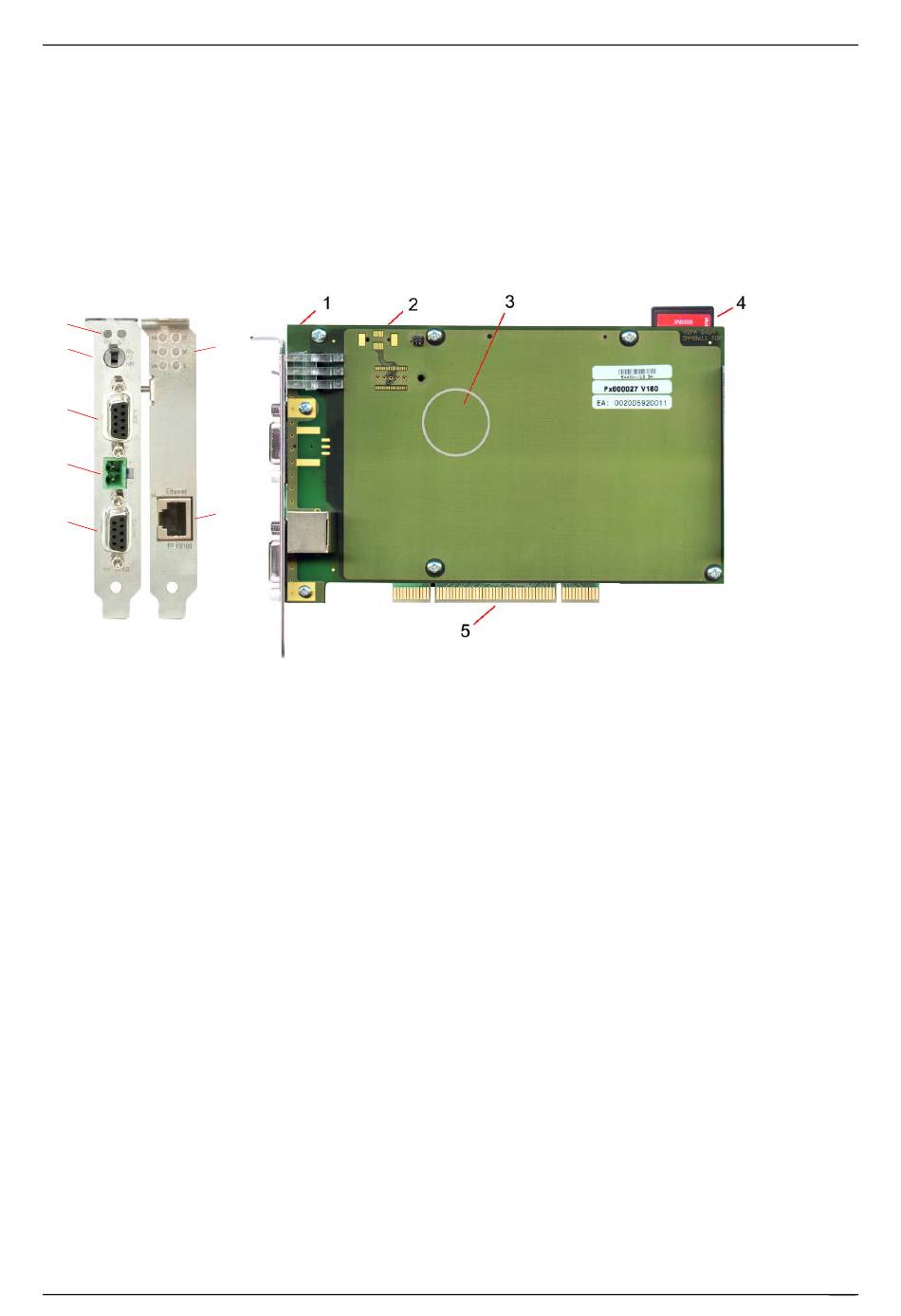

[1] Klemme für interne DC 24V Spannungsversorgung
[2] LEDs für Inbetriebnahme (hier von Ethernet-Teil verdeckt)
[3] Lithiumakku für Uhr und Anwenderspeicher
(hier von Ethernet-Teil verdeckt)
[4] Steckplatz für Speichermedien (hier MMC gesteckt)
[5] PCI-Bus-Leiste
[6] RUN/STOP LEDs
[7] Betriebsarten-Schalter
[8] Profibus-DP-Master Buchse
[9] Stecker für externe DC 24V Spannungsversorgung
[10] MPI-Buchse
[11] LEDs CP 543 Kommunikation
[12] Twisted Pair Schnittstelle für CP 543 Kommunikation
