Handbuch VIPA System 500S SPEED7
CP 543
RJ45-Buchse
1
2
3
4
5
6
7
8
Steckplatz für
Speichermedien
Speicher-
management
Betriebsarten-
Schalter
RN
ST
MR
HB145D - CPU - RD_517-4NE02 - Rev. 10/23
Die CPU 517S/NET besitzt einen integrierten Kommunikationsprozessor
CP 543.
Dieser bietet 16 projektierbare Verbindungen über Siemens NetPro, 64
Programmierbare Verbindungen über Anwenderprogramm und 32 PG/OP
Verbindungen.
Die Projektierung als CP343-1EX11 erfolgt unter NetPro von Siemens.
Über die RJ45-Buchse können Sie den CP an Twisted-Pair-Ethernet
anbinden.

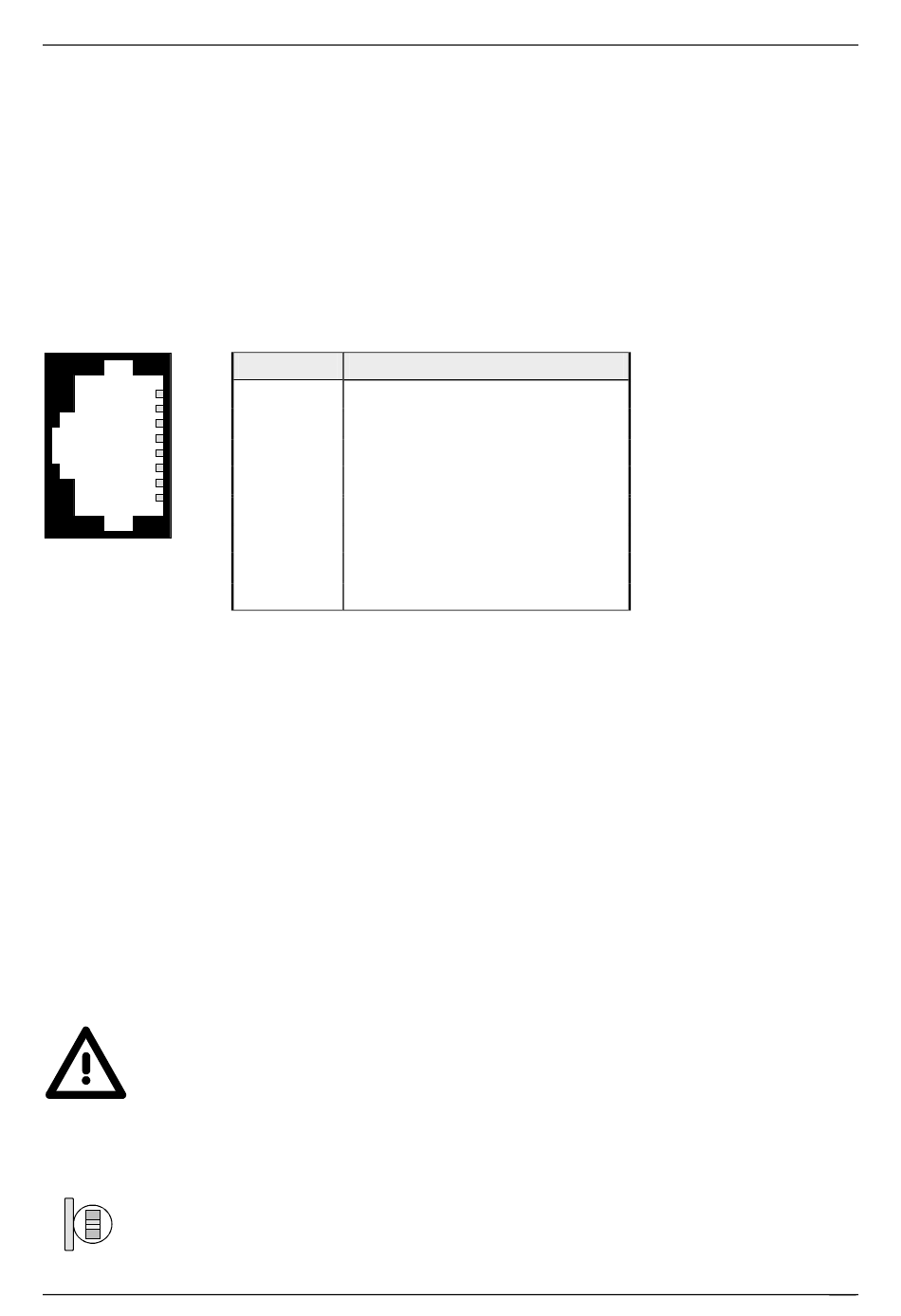

Die Buchse hat folgende Belegung:
8-polige RJ45-Buchse:
Pin Signal
1 Transmit +
2 Transmit -
3 Receive +
4 -
5 -
6 Receive -
7 -
8 -
Über diesen Steckplatz können Sie eine MMC (Multimedia Card) als
externes Speichermedium für Programme und Firmware oder eine
konfigurierte MMC als MCC-Speichererweiterungskarte stecken. Zusätzlich
kann die MCC auch als externes Speichermedium eingesetzt werden.
Beide VIPA-Speicherkarten sind mit dem PC-Format FAT16 vorformatiert
und können mit einem Kartenlesegerät beschrieben werden.
Jede CPU 51xS hat einen Arbeitsspeicher integriert. Hiervon werden
während des Programmablaufs 50% für Programmcode und 50% für Daten
verwendet.
Sie haben die Möglichkeit den Gesamtspeicher mittels einer Memory
Configuration Card kurz MCC bis zum Maximalspeicher zu erweitern.
Achtung!
Bitte beachten Sie beim Einsatz einer Speicherkarte, dass diese mit dem
FAT16 Filesystem formatiert ist. Die Speicherkarten von VIPA werden
immer vorformatiert ausgeliefert.
Mit dem Betriebsartenschalter können Sie bei der CPU zwischen den
Betriebsarten STOP und RUN wählen. Die Betriebsart ANLAUF wird von
der CPU automatisch zwischen STOP und RUN ausgeführt.
Mit der Tasterstellung Memory Reset (MRES) fordern Sie das Urlöschen an
mit anschließendem Laden von MMC (Projekt oder Firmwareupdate).
Teil 2 Hardwarebeschreibung
2-7
