YASKAWA VIPA SPEED7 CPU 517S/NET Handbuch Seite 150

Teil 6 Einsatz Ethernet-Komunikation
Verbindungstypen
Eigenschaften-
Dialog öffnen
Verbindungen
speichern und
übersetzen
6-24
Für die Kommunikation stehen Ihnen folgende Verbindungstypen zur
Verfügung:
• Siemens S7-Verbindung, Send/Receive-Verbindungen (TCP, ISO-
on-TCP und ISO-Transport) zur gesicherten Datenübertragung von
Datenblöcke zwischen zwei Ethernet-Teilnehmern
• UDP zur ungesicherten Datenübertragung von Datenblöcken zwischen
zwei Ethernet-Teilnehmer

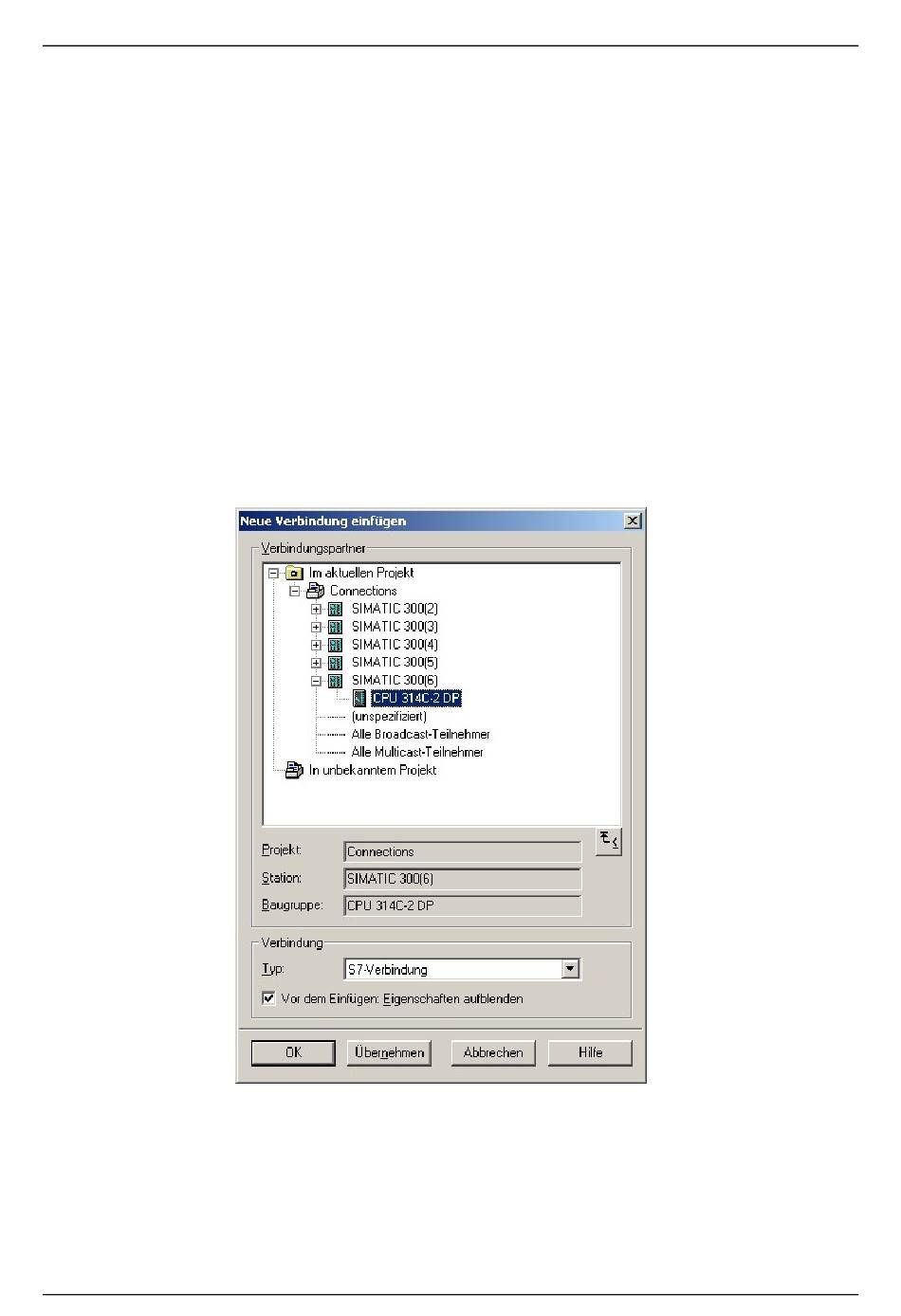

Wählen Sie den Verbindungspartner und den Verbindungstyp und klicken
Sie auf [OK].
Sofern aktiviert, öffnet sich ein Eigenschaften-Dialog der entsprechenden
Verbindung als Bindeglied zu Ihrem SPS-Anwenderprogramm.
Auf den Folgeseiten sind die relevanten Parameter der verschiedenen
Verbindungstypen kurz beschrieben. Mehr Informationen hierzu finden Sie
in der Online-Hilfe von Siemens NetPro bzw. von VIPA WinPLC7.
Nachdem Sie auf diese Weise alle Verbindungen projektiert haben, können
Sie Ihr Projekt "Speichern und übersetzen" und NetPro beenden.
Damit die CP-Projektierdaten in den Systemdaten abgelegt werden,
müssen Sie in der Hardware-Konfiguration des CP unter Objekteigen-
schaften im Bereich Optionen die Option "Projektierungsdaten in der CPU
speichern" aktivieren (Standardeinstellung).
Handbuch VIPA System 500S SPEED7
HB145D - CPU - RD_517-4NE02 - Rev. 10/23
