... Fortsetzung
LEDs
LEDs auf
Anschlussblech
LEDs
CP 543
HB145D - CPU - RD_517-4NE02 - Rev. 10/23
Bezeichnung Farbe Bedeutung
Ethernet
COLL Grün Collision:
SPEED Grün Speed:
LINK Grün Link
CPU
MMC Gelb Blinkt bei Zugriff auf MMC
FRCE Gelb Leuchtet, sobald Variablen geforced (fixiert) werden
SF Rot
PWR Grün CPU-Teil wird intern mit 5V versorgt
Oberhalb des Betriebsartenschalters sind 2 LEDs, die den Betriebsstatus
der CPU anzeigen:
Bezeichnung Farbe Bedeutung
ST Gelb CPU befindet sich im Zustand STOP
RN Grün CPU befindet sich im Zustand RUN

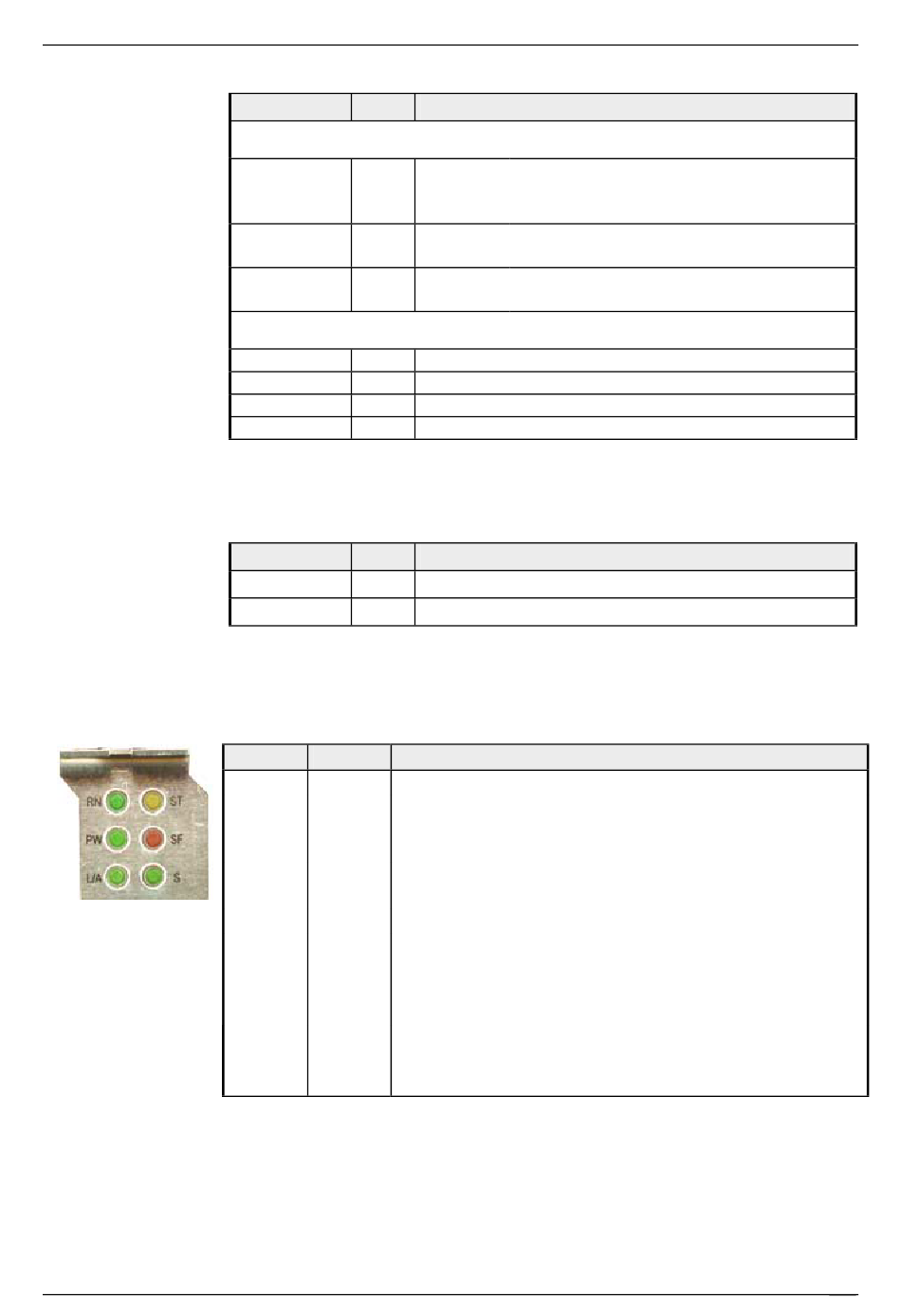

Die Verwendung und die jeweiligen Farben der LEDs für den integrierten
CP 543 finden Sie in der nachfolgenden Tabelle:
Name Farbe Bedeutung
PW grün Signalisiert interne Spannungsversorgung des CP 543
RN grün RUN zeigt an, dass sich der CP mit einem Projekt im
RUN befindet und die Kommunikation über projektier-
bare Verbindungen freigegeben ist.
ST gelb Leuchtet, wenn sich der CP in STOP befindet und alle
projektierbaren Verbindungen gesperrt sind.
SF rot Leuchtet im Fehlerfall
L/A grün Link/Activity
an: physikalisch verbunden
aus: keine physikalische Verbindung
blinkt: zeigt Ethernet-Aktivität an
S grün Speed:
an: 100MBit
aus: 10MBit.
Teil 2 Hardwarebeschreibung
an: Vollduplexbetrieb aktiv
aus: Halbduplexbetrieb aktiv
blinkt: Collision detected
an: 100MBit
aus: 10MBit
an: physikalische Verbindung besteht
aus: keine physikalische Verbindung
Leuchtet bei Systemfehler (Hardware-Defekt)
