Kommunikationsverbindungen projektieren

Übersicht
Eigenschaften einer
Kommunikations-
verbindung
Voraussetzung
6-20
Die Projektierung von Verbindungen, d.h. die "Vernetzung" zwischen den
Stationen erfolgt in NetPro von Siemens. NetPro ist eine grafische
Benutzeroberfläche zur Vernetzung von Stationen.
Eine Kommunikationsverbindung ermöglicht die programmgesteuerte
Kommunikation zwischen zwei Teilnehmern am Industrial Ethernet. Die
Kommunikationspartner können hierbei im selben Projekt oder
Multiprojekten - in den zugehörigen Teilprojekten verteilt angeordnet sein.
Kommunikationsverbindungen zu Partnern außerhalb eines Projekts
werden über das Objekt "In unbekanntem Projekt" oder mittels
Stellvertreterobjekten wie "Andere Stationen" oder Siemens "SIMATIC S5
Station" projektiert.
Unter Einsatz von Hantierungsbausteinen wie FB 55 - IP_CONFIG haben
Sie die Möglichkeit Kommunikationsverbindungen programmgesteuert
einzurichten. Näheres hierzu finden Sie im Handbuch "Operationsliste" zu
Ihrer CPU.
Folgende Eigenschaften zeichnen eine Kommunikationsverbindung aus:
• Eine Station führt immer einen aktiven Verbindungsaufbau durch.
• Bidirektionaler Datentransfer (Senden und Empfangen auf einer
Verbindung).
• Beide Teilnehmer sind gleichberechtigt, d.h. jeder Teilnehmer kann
ereignisabhängig den Sende- bzw. Empfangsvorgang anstoßen.
• Mit Ausnahme der UDP-Verbindung wird bei einer Kommunikations-
verbindung die Adresse des Kommunikationspartners über die
Projektierung festgelegt. Hierbei ist immer von einer Station der
Verbindungsaufbau aktiv durchzuführen.

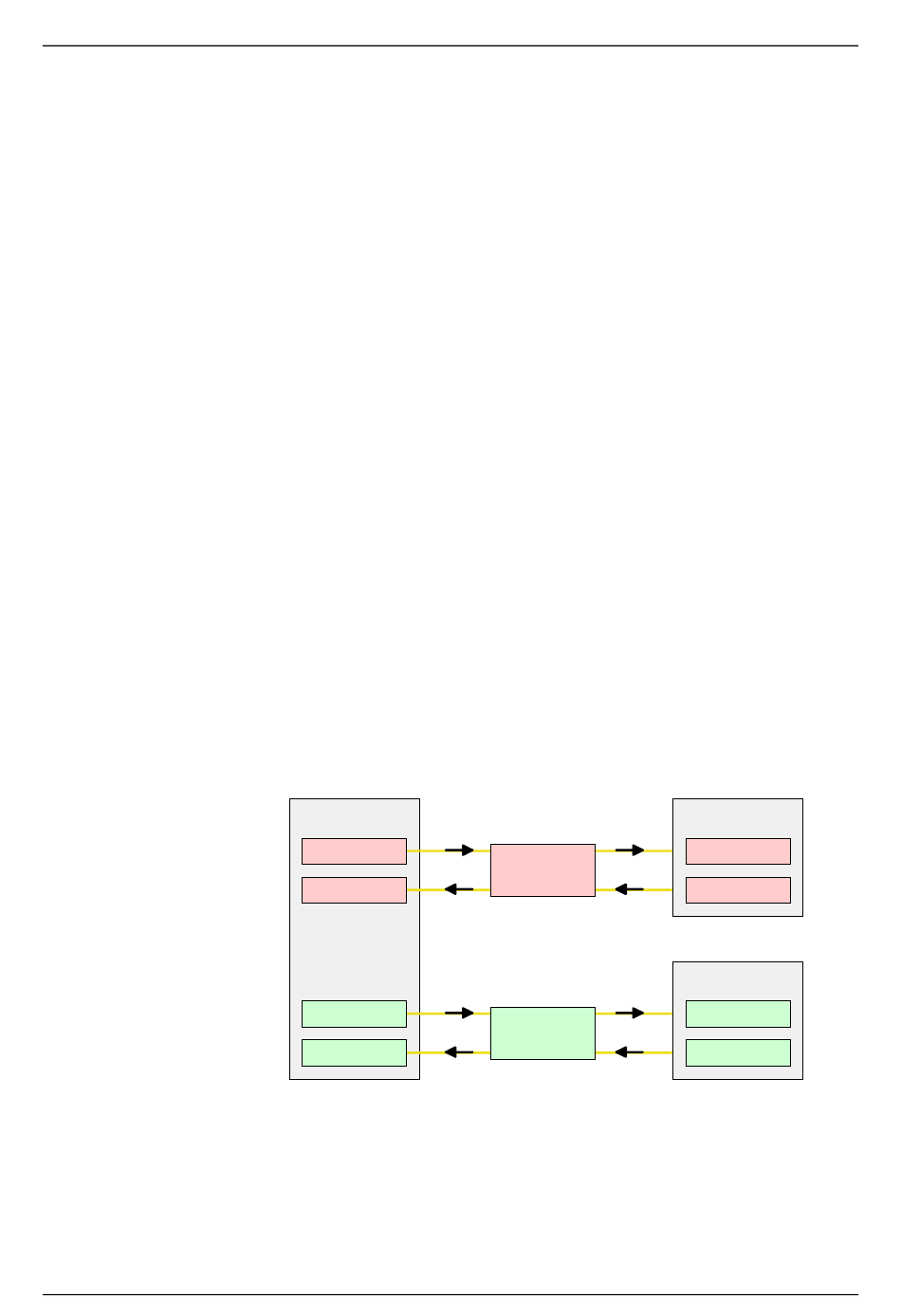

CP
senden
empfangen
.
.
.
senden
empfangen
• Siemens SIMATIC Manager Siemens V. 5.2 oder höher und SIMATIC
NET sind installiert.
• Der CP wurde bei der Hardware-Konfiguration projektiert, in die
Hardware-Konfiguration eingetragen und mit dem Ethernet-Subnetz
vernetzt.
• Der CP besitzt als Busteilnehmer eine IP-Adresse bzw. für ISO-
Transportverbindungen eine MAC-Adresse.
