So verwenden Sie den Befehl Vor-Inbetriebnahme Gateway
Der Befehl Vor-Inbetriebnahme Gateway erfordert, dass der
Installateur die Geräte im Netzwerk vor dem Inbetriebnahmeprozess
richtig vorbereitet hat.
In der Regel, aber nicht notwendigerweise, sind alle Basen und
Geräte vor der Vor-Inbetriebnahme am Standort an ihren endgültigen
Positionen angebracht:
1) Sicherstellen, dass alle Batterien in die HF Geräte eingesetzt sind,
jedes Gerät außer Betrieb, mit richtig eingestellter Kreis-Adresse
eingesetzt und das Gateway eingeschaltet ist.
2) Sicherstellen, dass die USB Schnittstelle nicht mehr als einige
wenige Meter vom Gateway entfernt ist.
3) Die richtige Konfigurationsdatei im Reiter Seite
auswählen; den Reiter Konfigurationsverwaltung -
Inbetriebnahme verschieben und auf die Schaltfläche
Gateway
Vor-Inbetriebnahme
Bildschirmbereich klicken, um das Fenster Gateway
Vor-Inbetriebnahme zu öffnen .
4) Der Fortschritt der Inbetriebnahme-Operation wird im linken
Fensterbereich angezeigt . Nach einem erfolgreichen Download
von der USB Schnittstelle sendet das Gateway alle relevanten
Daten der Reihe nach an jedes HF Gerät . Anschließend stimmt es
die Synchronisation des Netzwerks ab, um eine funktionierende
HF Masche zu bilden .
5) Die finale Synchronisationsphase eines großen Netzwerks dauert
einige Minuten bis zur Fertigstellung. Das Gateway beginnt dann
alle 14 s blau zu blinken, wenn die Masche eingerichtet und
betriebsbereit ist .
Auf Informationen der Netzwerk-Aktivität zugreifen
„Live" Netzwerkdaten können über die Anwendung AgileIQ™ erhalten
werden. Zwei Sätze an Informationen können von einem Maschennetz
in Betrieb erhalten werden .
Auf diese wird zugegriffen über:
● Das Gateway Protokoll Direkter Gerätebefehl herunterladen .
● Einen Diagnosebericht über den Reiter Konfigurationsverwaltung
– Diagnose ausführen .
Das Gateway Protokoll wird automatisch ausgeführt und zeichnet
die Ereignisse über verlorengegangene Verbindungen mit Zeit- und
Datumsstempel auf. Die Zeit und das Datum ist am Gateway zum
Zeitpunkt der Inbetriebnahme über die Zeit/das Datum Des PCs
eingestellt worden . Es können bis zu 1000 mögliche Ereignisse in
der Zeit zurückverfolgt werden. Sobald das Protokoll voll ist, werden
die ältesten Ereignisse mit den neuen überschrieben. Das Gateway
Protokoll kann heruntergeladen und als Textdatei gespeichert werden .
Ein Diagnosebericht gibt die Statusinformationen der Verbindung,
des Geräts und des Gateways bezüglich Verbindungsqualität/RSSI,
Batteriezustand, Fehler usw . wieder . Diese stellt einen Schnappschuss
des betriebenen System dar, der die aktuellsten Daten enthält, die das
Gateway gesammelt hat. Jedes neu in Betrieb gesetzte System braucht
eine Weile, bis das Gateway alle Daten gesammelt hat. Mindestens
20 Minuten nach Inbetriebnahme warten, bevor Sie versuchen, einen
Diagnosebericht herunterzuladen .

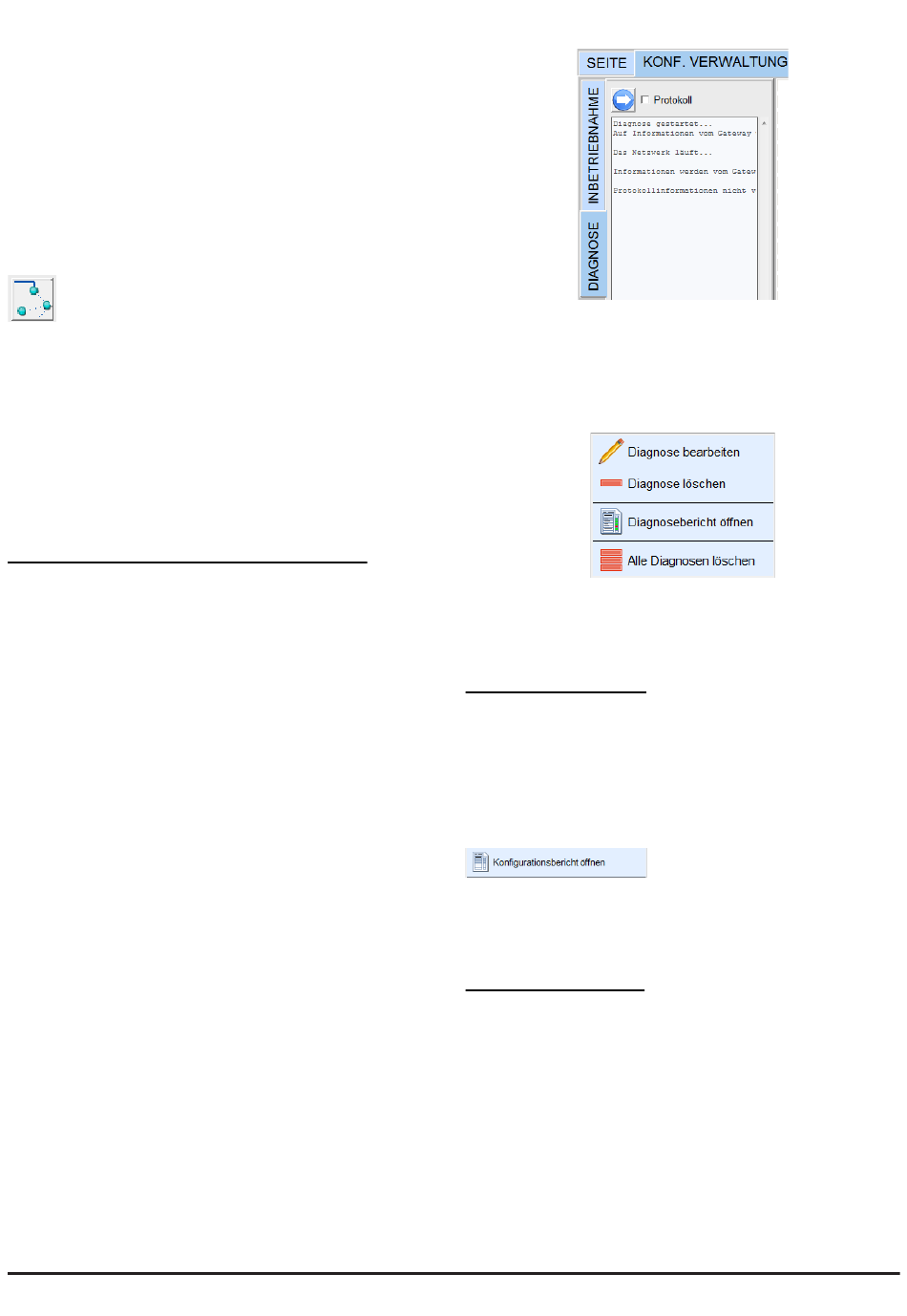

So führen Sie einen Diagnosebericht aus:
1) Sicherstellen, dass der Dongle sich im Bereich des Gateways
befindet.
2) Nach dem Öffnen eines Seitenprojektes, die gewünschte
Flächenkonfiguration im Reiter Seite-Flächenkonfigurationen
auswählen .
Konfigurationsverwaltung
3) Im
Reiter
Netzwerkinformationen vom Funk-Gateway herunterladen, indem
Sie die Pfeiltaste Start in der linken oberen Ecke des Bildschirms
klicken . Der Fortschritt der Diagnoseoperation wird im linken
Fenster des Bildschirms angezeigt und das fertiggestellte Protokoll
wird in der Tabelle unter diesem Fensterbereich mit Zeit und Datum
versehen aufgelistet.
D200-306-00
4) Um das Gateway Protokoll herunterzuladen, das Feld Protokoll
oben
im
linken
5) Auf das Zeit/Datum Feld des Berichts doppelklicken, um die
6) Im Diagnosebericht öffnen ist es möglich, den Datensatz zu
7) Die Gateway Protokolle und die Diagnoseberichte werden in der
Standortbericht erstellen
Die Software AgileIQ™ kann automatisch einen vollständigen
Konfigurationsbericht
bezüglich
Gerätekonfigurationsdaten enthält. Es ist möglich, zusätzliche
Informationen, Fotos, Screenshots und Bilder dem Bericht beizufügen,
der dann gegebenenfalls als PDF exportiert oder in Papierform
gedruckt werden kann . Die Berichtsinformationen wird als Referenz
und zur Einsicht in der Standort-Projektdatei gespeichert .
Dieser Bericht muss Teil der gesamten Dokumentation des
Brandmeldesystems sein, die bei der Systemübergabe dem
Endverbraucher als Referenz und für zukünftige Standortwartung
ausgehändigt wird .
Übergabe der Installation
Bevor der Standort verlassen wird, wird empfohlen, dass der Installateur
sowohl die Brand- als auch die Fehlersignale auf die korrekte Rück-
Kommunikation zum Brand-Panel überprüft, indem er entsprechende
Tests durchführt (siehe Handbücher zur Geräteinstallation für
Informationen
Fehlermeldung kann erzeug werden, indem ein betriebenes Gerät aus
–
Diagnose
seiner HF Basis herausgenommen wird (unzulässige Einflussnahme).
die
Es wird geraten, eine Kopie des endgültigen Standortberichts
auszudrucken und mit anderen relevanten Dokumenten für zukünftige
Systemwartungsarbeiten sicher aufzubewahren. (Die Option ein
PDF zu erstellen ist ebenfalls vorhanden.) Es wird empfohlen, eine
elektronische Kopie der Projektdatei auf einem benutzerfreundlichen
Speichermedium für Archivierungszwecke und künftige Einsichtnahme
zu speichern .
15
Page 19
abrufen markieren . Die Ergebnisse können auf dem Bildschirm
oder im Diagnoseprotokoll geprüft werden .
Optionen öffnen, bearbeiten oder löschen einzublenden .
exportieren oder ein PDF zu erstellen .
Projektdatei gespeichert (wenn gespeichert wird) .
erstellen,
Design-Layout,
bezüglich
mögliche
die
sämtliche
Informationen
Flächenuntersuchungen
Auf
die
Schaltfläche
Konfigurationsbericht öffnen kann
aus
mehreren
Ansichten
zugegriffen werden .
Alarmtestmethoden) .
