mit dem Cursor zwei Punkte angewählt werden und die Entfernung
dieser beiden Punkte wird angezeigt . Mit der nächsten Aktion wird
diese Messung im Bildschirm aufgehoben .
Untersuchung
der
Verbindungsqualität
standardmäßig eingestellt . Durch die Abwahl des Feldes werden alle
Verbindungsdatensätze im Layout, die in der Tabelle Untersuchung
der Verbindungen ausgeblendet .
Geräteinformationen anzeigen: ist standardmäßig aktiviert. Durch
die Abwahl des Feldes werden alle Geräteinformationen ausgeblendet .
Bild anzeigen: ist standardmäßig aktiviert. Durch die Abwahl des
Feldes wird der Standortplan im Layout ausgeblendet.
Konfigurationsverbindungen
eingestellt . Durch die Abwahl des Feldes werden alle Verbindungen
und Verbindungsdatensätze im Layout ausgeblendet (Verbindungen,
die in die Tabelle Verbindungsqualität exportiert wurden, werden als
punktierte Linien angezeigt) .
Rasterlinien anzeigen: Durch Aktivierung dieses Kontrollkästchens
werden die Rasterlinien in der Planfläche angezeigt.

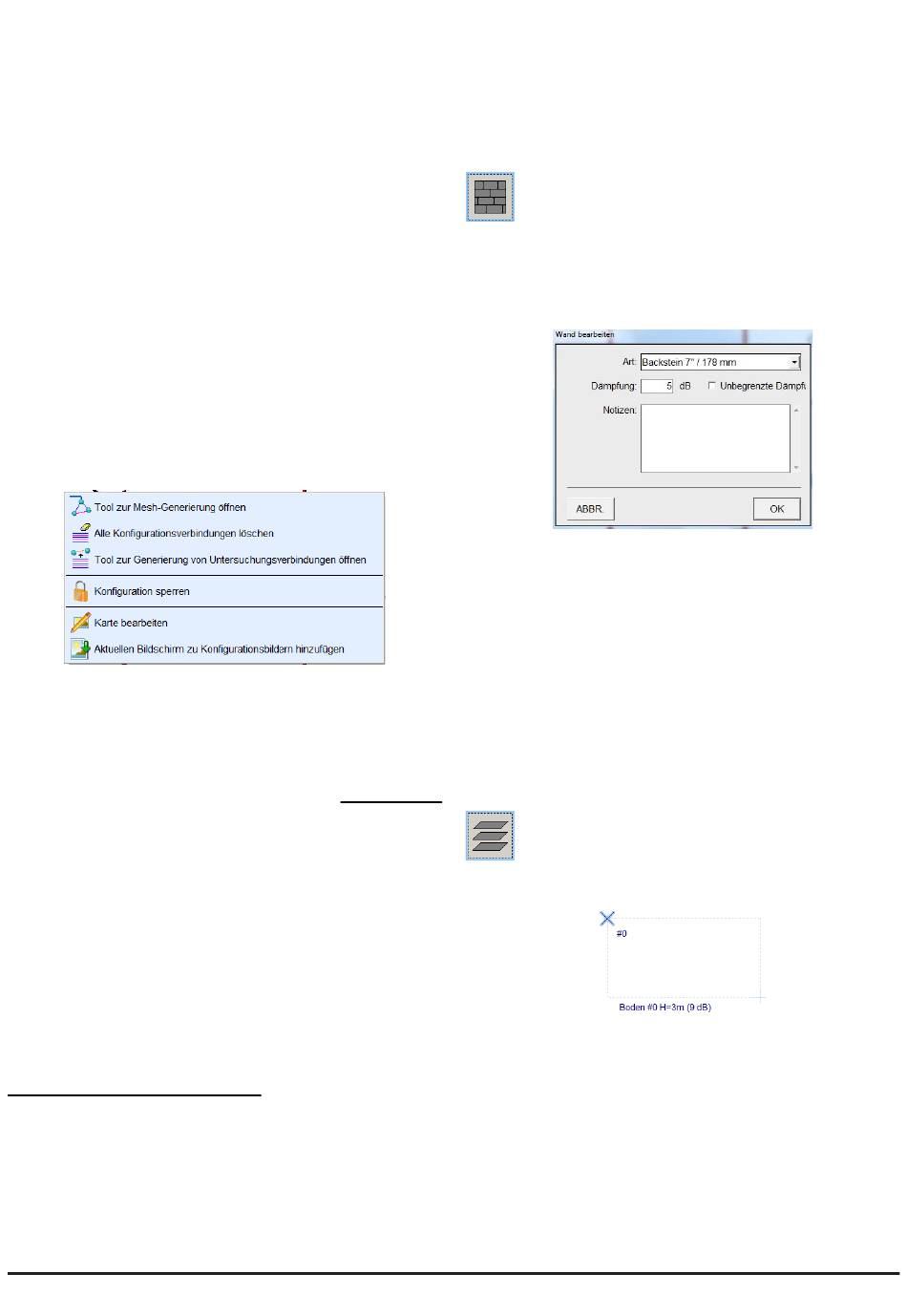

Optionen Maschen-Wizard, Verbindung und Sperren
Um den Maschen-Wizard und die mit ihm verbundenen Optionen
zu aktivieren, auf einen freien Bereich in der Planfläche im Reiter
Konfigurationsverwaltung
Bildschirm werden eine Reihe von neuen Optionen angezeigt. Diese sind
Werkzeug Maschen-Generierer, Alle Konfigurationsverbindungen
löschen,
Werkzeug
Untersuchungsverbindungen-Generator,
Konfiguration sperren, Grundriss bearbeiten und Aktuellen
Bildschirm den Bildern hinzufügen .
Das Werkzeug Maschen-Generierer ist ein leistungsstarkes
Werkzeug, das (sofern möglich) für ein vorgegebenes Layout mit
Geräten automatisch ein optimiertes Maschennetz erzeugt .
Die Option Alle Konfigurationsverbindungen löschen führt genau
das aus – sie entfernt alle Verbindungen im Netzwerklayout. (Einzelne
Verbindungen können mit der Schaltfläche Radiergummi gelöscht
werden .) Beachten Sie, dass Verbindungen, die in die Tabelle
Untersuchung der Verbindung exportiert wurden, werden in der
Tabelle nicht gelöscht, dieses muss separat erfolgen .
Das Werkzeug Untersuchungsverbindungen-Generator bietet
die Funktion Verbindungen in die Tabelle Flächenuntersuchung –
Verbindungsqualität zu exportieren an . Der Benutzer kann auswählen,
welche Verbindungen in der Liste enthalten sein sollen (Alle
Verbindungen, Nur Primärverbindungen oder Nur kritische
Verbindungen) und sie in eine Datentabelle schreiben . In dieser
Tabelle werden die Daten der Untersuchung der Verbindungsqualität
gespeichert .
Sobald ein Netzwerk-Design abgeschlossen ist, wird dieses mit der
Option Konfiguration sperren bestätigt .
Die Option Grundriss bearbeiten wird verwendet, um die Helligkeit
der Planfläche zu ändern.
Die Option Aktuellen Bildschirm den Bildern hinzufügen erstellt
einen Schnappschuss des Netzwerk-Designs, wie es im Bildschirm
angezeigt wird (mit Verbindungen, Informationen usw .) und fügt ihn
dem Projektbericht hinzu .
HF Hindernisse - Wände und Böden
Es ist möglich, massive Entitäten wie Wände und Böden dem Design-
Diagramm hinzuzufügen. Die Symbole für Wand und Boden befinden
sich im linken Fensterbereich des Reiters Konfigurationsverwaltung –
Konstruktion (auf die Pfeiltaste unten im Fensterbereich des
Gerätesymbols klicken, um das Symbol Boden einzublenden).
Wände werden als gerade Abschnitte gezeichnet und es können
verschiedene Wandmaterialien ausgewählt werden.
Separate Böden werden als verschiedene Orte in der Seitenfläche
gehandhabt. Bei Bedarf können jedoch verschiedene Ebenen ins
Layout eines einzelnen Ortes eigebunden werden. Um dies zu tun,
D200-306-00
anzeigen:
anzeigen:
ist
standardmäßig
–
Konstruktion
doppelklicken .
werden die Böden in der Planfläche nebeneinander betrachtet,
entweder mit Rasterlinien oder mit einer importierten JPEG- Zeichnung .
Vergewissern Sie sich, dass es sich um ein 2D-Layout handelt und alle
entsprechenden Böden, die im JPEG-Bild abgebildet sind, verwendet
ist
werden . Der Bodenumriss muss eine rechteckige Form haben .
Wände hinzufügen
So fügen Sie eine Wand hinzu:
1) Auf das Symbol Wand hinzufügen klicken .
2) Mit der linken Maustaste auf den Punkt klicken, wo die Wand
beginnen soll und erneut klicken, wo die Wand aufhören soll . Eine
nummerierte Wand wird in das Diagramm eingefügt .
3) Mit der linken Maustaste auf die Wand doppelklicken und der
Page 14
Bildschirm Wand bearbeiten wird angezeigt .
Im
4) Das Material der Wand nach Bedarf ändern, dieses Vorgehen stellt
den Dämpfungsfaktor automatisch ein .
5) Gegebenenfalls alle Hinweise, die mit der Wand in Zusammenhang
stehen, eingeben .
Überlegen Sie, wie Türen im Design berücksichtigt werden sollen .
Im Alltag werden die Türen vermutlich geschlossen sein. Ein
Anfang wäre, diese als Teil der Wand zu betrachten .
6) Es ist möglich, die Wanddämpfung auf „unendlich" zu setzen,
um die Effekte vom Metallwänden, Metall-Regalen und großen
Wassertanks usw . zu simulieren .
7) Falls erforderlich, weitere Wände hinzufügen .
Böden hinzufügen
1) Um einen zusätzlichen Boden hinzuzufügen, zunächst das
Symbol Boden einblenden, indem Sie auf die Pfeiltaste unten im
Fensterbereich des Gerätesymbols klicken.
2) Das Symbol Boden auswählen .
3) Mit der linken Maustaste in die Ecke des Bodens klicken,
anschließend in die diagonal gegenüberliegende Ecke klicken .
Es wird ein Feld angezeigt, das die Bodenfläche darstellt. Weitere
Böden in gleicher Weise hinzufügen .
4) Sobald ein Boden erstellt wurde, wird ein kleines blaues Kreuz
in der linken oberen Ecke eines jeden Bodens angezeigt . Das
blaue Kreuz stellt einen Referenzpunkt dar, an dem die Böden
ausgerichtet werden, einen über dem anderen . Es kann im
Boden-Feld nach Bedarf verschoben werden, indem das Symbol
Verschieben markiert, das blaue Kreuz ausgewählt und auf seine
neue Position geklickt wird .
Obwohl die Rechtecke sich auf dem Plan nicht bewegen, werden
die Böden ausgerichtet und über die blauen Kreuze zueinander in
Beziehung gebracht . Sie werden im Diagramm als übereinander
befindend betrachtet. Das Kreuz in den anderen Böden ebenfalls
positionieren, um eine vertikale Ausrichtung aller Böden zu erzielen.
Standardmäßig werden die Böden entsprechend ihrer Erstellung
durchnummeriert; die Nummerierung beginnt mit 0 und stellt die
