2) Die Schritte zum Herunterladen der alten Geräteparameter
befolgen; diese anschließend in das neue Gerät hochladen.
Dongle (USB Schnittstelle) Direkter Upload
Alternativ, falls die HF Kommunikation mit dem Gerät, das ausgetauscht
werden soll, verloren gegangen ist, den Befehl Dongle Direkt Upload
verwenden; die originale Projektdatei ist erforderlich. Um ein Gerät
nachzubilden, wie folgt vorgehen:
1) Das alte Gerät aus seiner Basis nehmen und die Batterien
herausnehmen .
2) Das neue (oder außer Betrieb befindende) Gerät nehmen, die
Loop-Adresse auf die gleiche Nummer wie das original Gerät
setzen und das Gerät mit allen Batterien einschalten .
3) In der Anwendung AgileIQ™ die Projektdatei des aktuellen
Netzwerks laden, die richtige Fläche und Konfiguration auswählen.
4) Zum Reiter Inbetriebnahme Management - Inbetriebnahme
wechseln, auf die Mitte des Geräts klicken, das ausgetauscht

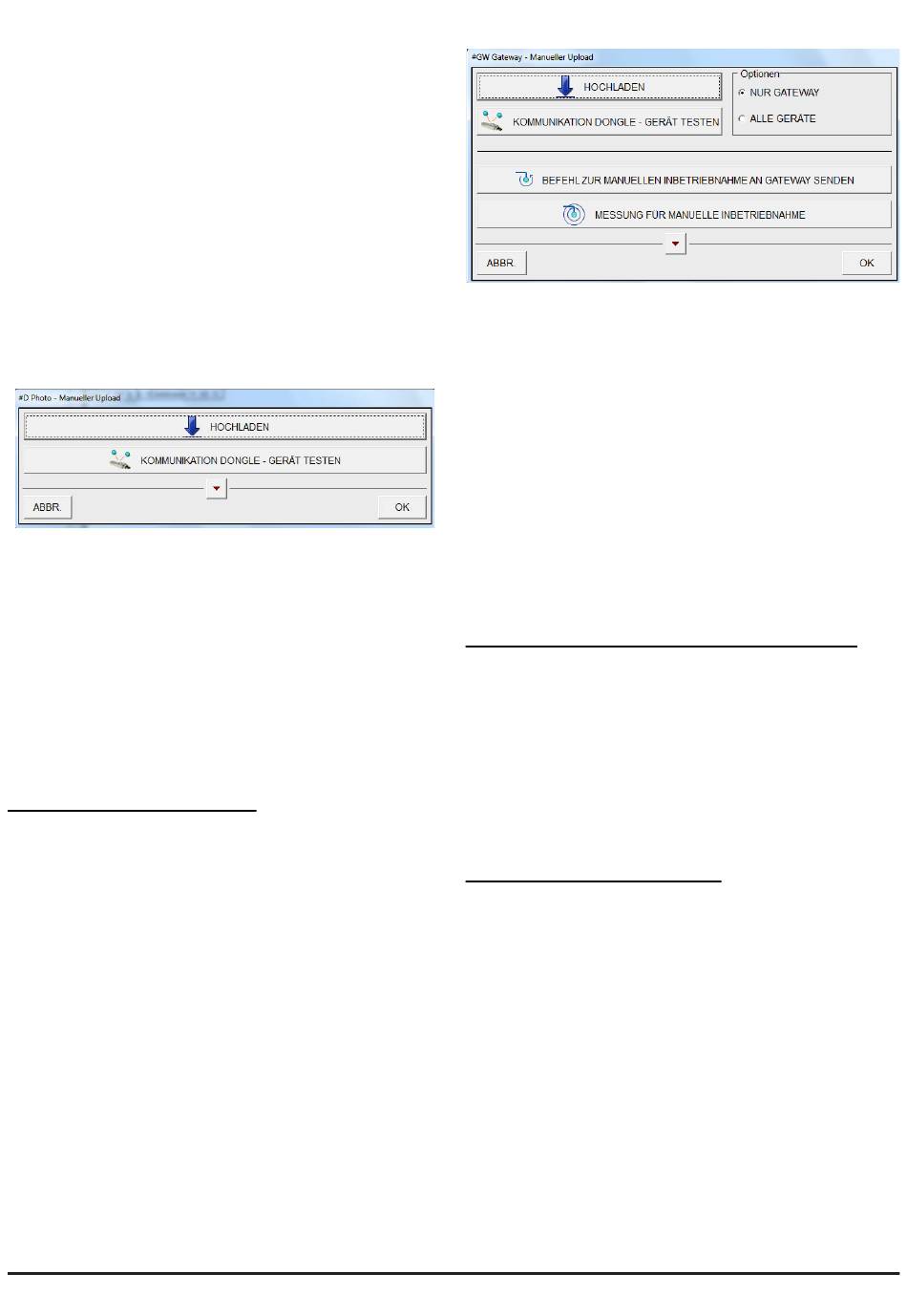

werden soll . Das Fenster Manueller Upload wird angezeigt:
5) Prüfen,
ob
die
USB
Gerät
kommunizieren
GERÄTEKOMMUNIKATION ausgeführt wird (der Status wird im
linken Fensterbereich angezeigt) . Ist die Kommunikation schlecht,
versuchen Sie die USB Schnittstelle neu zu positionieren.
6) Die Standardeinstellungen für die Kommunikation werden
automatisch eingestellt und das Gerät wird am Ende des Prozesses
neu gestartet, so kann es nach dem Upload sofort eingesetzt
werden .
7) Auf die Schaltfläche UPLOAD klicken, um dem neuen Gerät die
richtige Konfiguration zu übermitteln. Sobald abgeschlossen, sollte
es sich mit dem Netzwerk synchronisieren.
8) Falls noch nicht installiert, das neue Gerät in seine Basis einsetzen.
Ein bestehendes Gateway ersetzen
Um ein Gateway durch ein neues zu ersetzen, ist es erforderlich,
das gesamte Netzwerk neu in Betrieb zu nehmen; einfach das neue
Gateway neu-programmieren, indem die Download-Option wie folgt
verwendet wird:
1) Das entsprechende Projekt ausführen und die richtige Konfiguration
(d. h. Gateway) im Reiter Standort auswählen .
2) Bei Arbeiten vor Ort (am Standort), das alte Gateway, falls nicht
abgeschaltet aus seiner Basis nehmen, (der Back-up Knoten
übernimmt die Orchestrierung des Netzwerks Ruhemodus) . Die
Adresse des neuen Gateways auf die gleiche Adresse wie das alte
setzen (wie in der Konfigurationsdatei definiert).
3) Das Gateway einschalten.
4) Im Reiter Konfigurationsverwaltung – Inbetriebnahme in die
Mitte des Gateway-Symbols klicken und das Fenster Manueller
Upload wird angezeigt (siehe Rückseite):
D200-306-00
Schnittstelle
(Dongle)
TEST
DONGLE
kann,
indem
Page 22
5) Die
Kommunikation
und des Gateways mit der Schaltfläche Test Dongle –
Gerätekommunikation prüfen (der Status wird im linken
Fensterbereich angezeigt) . Ist die Kommunikation schlecht,
versuchen Sie die USB Schnittstelle neu zu positionieren.
6) Die Konfiguration dem neuen Gateway mit der Schaltfläche
Upload übertragen. Die folgende Meldung wird angezeigt:
Die Seriennummer des Gateways stimmt mit dem Sync-Wort der
Konfiguration nicht überein!
Möchten Sie das aktuelle Sync-Wort der Konfiguration erneut
verwenden?
Antwort Ja .
Am Ende der Operation wird das Gateway anfangen, nach
Netzwerkgeräten zu suchen, um sich mit der Masche zu verbinden.
Dieses nimmt einige Minuten in Anspruch .
mit
dem
–
Wird der Upload außerhalb des Standortes ausgeführt, das neue
Gateway zum Standort mitnehmen. Das alte Gateway herausnehmen
und das neue einsetzen; das Gateway startet automatisch und sucht
das Netzwerk .
Ein Gerät in einem bestehenden Netzwerk verschieben
Sollte es notwendig werden, ein oder mehrere Geräte in einem
betriebenen Netzwerk zu verschieben, muss das mit einiger Sorgfalt
erfolgen . Falls die gewünschte neue Position sich in einigen wenigen
Metern Entfernung von der original Position befindet, könnte dies
ohne weitere Änderungen möglich sein. Es muss mit einem Diagnose-
Scan geprüft werden, ob die RSSI Erfassungen gut sind und ob sie
verglichen mit den original Untersuchungsdaten günstig ausfallen. Ist
die neue Position eines der Geräte mehr als einige Meter entfernt,
oder in einem anderen Raum oder erfordert einen radikalen Umbau
im Layout, dann muss das Netzwerk neu entworfen werden und das
Verfahren, In ein bestehendes Netzwerk ein Gerät einfügen oder aus
ihm entfernen (oben) beschrieben wird, ausgeführt werden .
Ein installiertes Netzwerk verändern
In ein bestehendes Netzwerk ein Gerät einfügen oder aus ihm
entfernen
Um
einem
funktionierenden Maschennetz neue Geräte hinzuzufügen oder
aus ihm bestehende zu entfernen, muss nach folgenden Verfahren
vorgegangen werden:
1) Einen Bericht der aktuellen Konfiguration ausdrucken oder
das Sync-Wort, Kanäle und Back-up Knoten der aktuellen
Konfiguration notieren. Diese werden später im Schritt „erneut in
Betrieb nehmen" erforderlich sein.
2) Die Konfigurationsdatei für das aktive Netzwerk ist gesperrt,
kann demnach nicht bearbeitet werden . Eine Kopie der aktuellen
Konfigurationsdatei erstellen; diese Kopie ist nicht gesperrt, so
dass am Netzwerk-Design Änderungen vorgenommen werden
können .
3) Die gewünschten Änderungen in der Kopie am Design vornehmen
(z. B. hinzufügen/löschen/verschieben von Geräten).
4) Die Maschenverbindungen neu erstellen (die bestehenden
Umgebungsparameter können der originalen Konfigurationsdatei
entnommen werden) .
5) Die Verbindungen nach Bedarf (Alle/Primär/Kritisch) exportieren,
um eine adäquate Prüfung des neuen Designs in einer Standort-
18
zwischen
in
Betrieb
genommenen
der
USB
Schnittstelle
Netzwerk
und
einem
I56-3909-010
