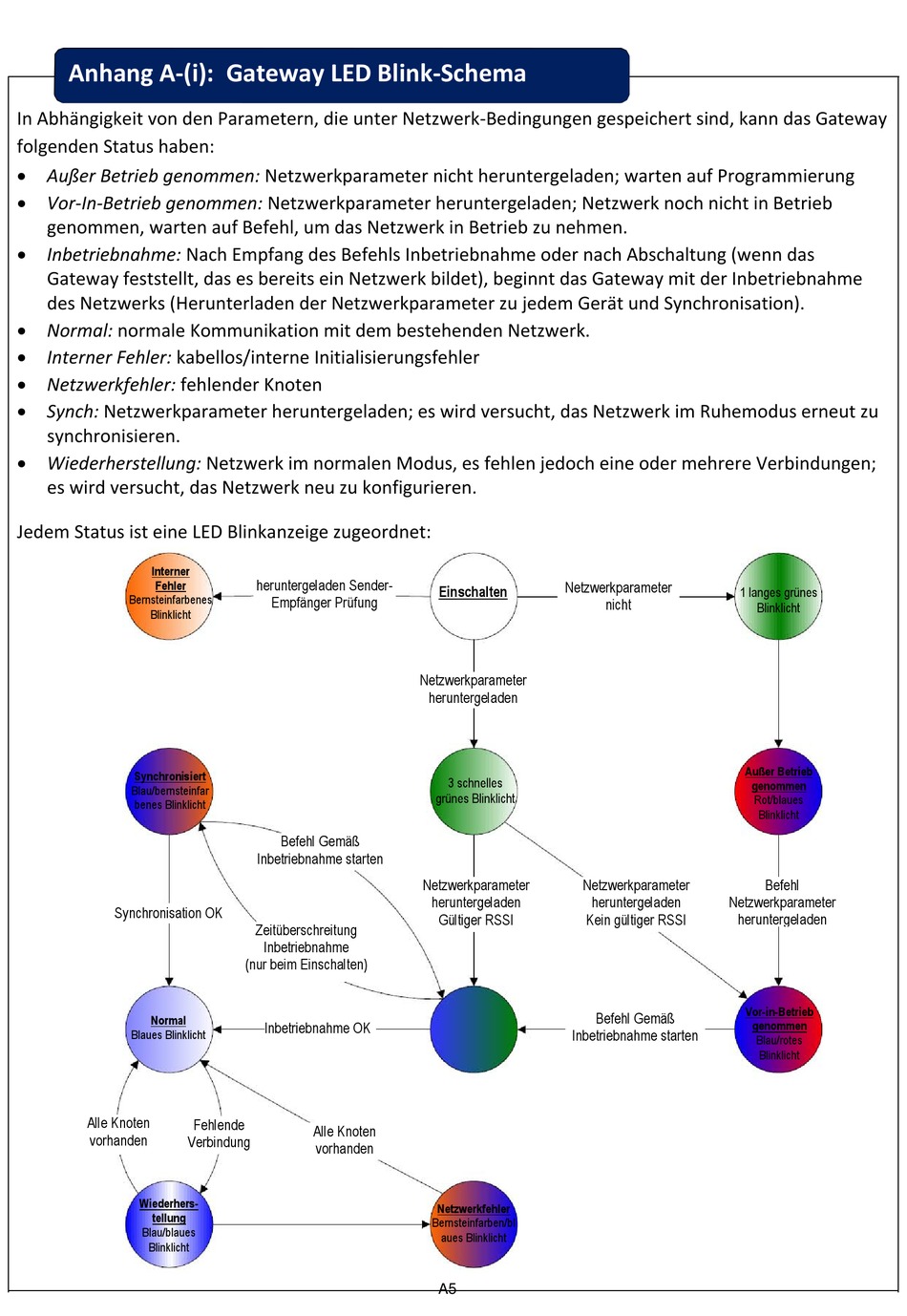

Anhang A‐(i): Gateway LED Blink-Schema
In Abhängigkeit von den Parametern, die unter Netzwerk-Bedingungen gespeichert sind, kann das Gateway
folgenden Status haben:
 Außer Betrieb genommen: Netzwerkparameter nicht heruntergeladen; warten auf Programmierung
 Vor-In-Betrieb genommen: Netzwerkparameter heruntergeladen; Netzwerk noch nicht in Betrieb
genommen, warten auf Befehl, um das Netzwerk in Betrieb zu nehmen.
 Inbetriebnahme: Nach Empfang des Befehls Inbetriebnahme oder nach Abschaltung (wenn das
Gateway feststellt, das es bereits ein Netzwerk bildet), beginnt das Gateway mit der Inbetriebnahme
des Netzwerks (Herunterladen der Netzwerkparameter zu jedem Gerät und Synchronisation).
 Normal: normale Kommunikation mit dem bestehenden Netzwerk.
 Interner Fehler: kabellos/interne Initialisierungsfehler
 Netzwerkfehler: fehlender Knoten
 Synch: Netzwerkparameter heruntergeladen; es wird versucht, das Netzwerk im Ruhemodus erneut zu
synchronisieren.
 Wiederherstellung: Netzwerk im normalen Modus, es fehlen jedoch eine oder mehrere Verbindungen;
es wird versucht, das Netzwerk neu zu konfigurieren.
Jedem Status ist eine LED Blinkanzeige zugeordnet:
Interner
Fehler
Bernsteinfarbenes
Blinklicht
Synchronisiert
Blau/bernsteinfar
benes Blinklicht
Synchronisation OK
Normal
Blaues Blinklicht
Alle Knoten
vorhanden
Verbindung
Wiederhers-
tellung
Blau/blaues
Blinklicht
heruntergeladen Sender-
Empfänger Prüfung
Befehl Gemäß
Inbetriebnahme starten
Zeitüberschreitung
Inbetriebnahme
(nur beim Einschalten)
Inbetriebnahme OK
Fehlende
Alle Knoten
vorhanden
Netzwerkparameter
Einschalten
Netzwerkparameter
heruntergeladen
3 schnelles
grünes Blinklicht
Netzwerkparameter Netzwerkparameter
heruntergeladen heruntergeladen
Gültiger RSSI Kein gültiger RSSI
Inbetriebnahme
Inbetriebnahme starten
Blau/grünes
Blinklicht
Netzwerkfehler
Bernsteinfarben/bl
aues Blinklicht
A5
1 langes grünes
nicht
Blinklicht
Außer Betrieb
genommen
Rot/blaues
Blinklicht
Befehl
Netzwerkparameter
heruntergeladen
Vor-in-Betrieb
Befehl Gemäß
genommen
Blau/rotes
Blinklicht
