Niemals eine Verbindung verwenden, deren Qualität von AgileIQ™
als Schlecht klassifiziert wurde.
5) Die
Ergebnisse
dokumentieren:
dass die geplanten Aufstellungsorte der Geräte ein adäquate
Verbindungsqualität haben, diese in Schaubildern deutlich markieren
und alle für das Projekt relevanten Notizen hinzufügen. Die
Installateure brauchen diese Informationen . Auch das Protokoll der
Signalmessungen als Referenz und für zukünftige Erweiterungen
oder Neugestaltung des Netzwerks bereitstellen. (Siehe Abschnitt:
Standortbericht erstellen .)
SYSTEMDESIGN
Aufzeichnen der Standortinformationen
1) Im Reiter Standort ein neues Projektfenster erstellen, wie in
Abschnitt „Eine neues Projekt starten" beschrieben. Alternativ ein
gespeichertes Projekt mit der Schaltfläche Gespeichertes öffnen
laden .
2) Sobald der Flächenstandort und die Flächenkonfiguration definiert
sind, wird ein neuer Reiter Konfigurationsverwaltung angezeigt .
Die Layout- und Designarbeiten für das Netzwerk des Systems
erfolgen in diesem Reiter .
- DER REITER KONFIGURATIONSVERWALTUNG
So benutzen Sie das Fenster Konfigurationsverwaltung –
Konstruktion
Auf den Reiter Konfigurationsverwaltung klicken, um auf die Design-
Region zuzugreifen .

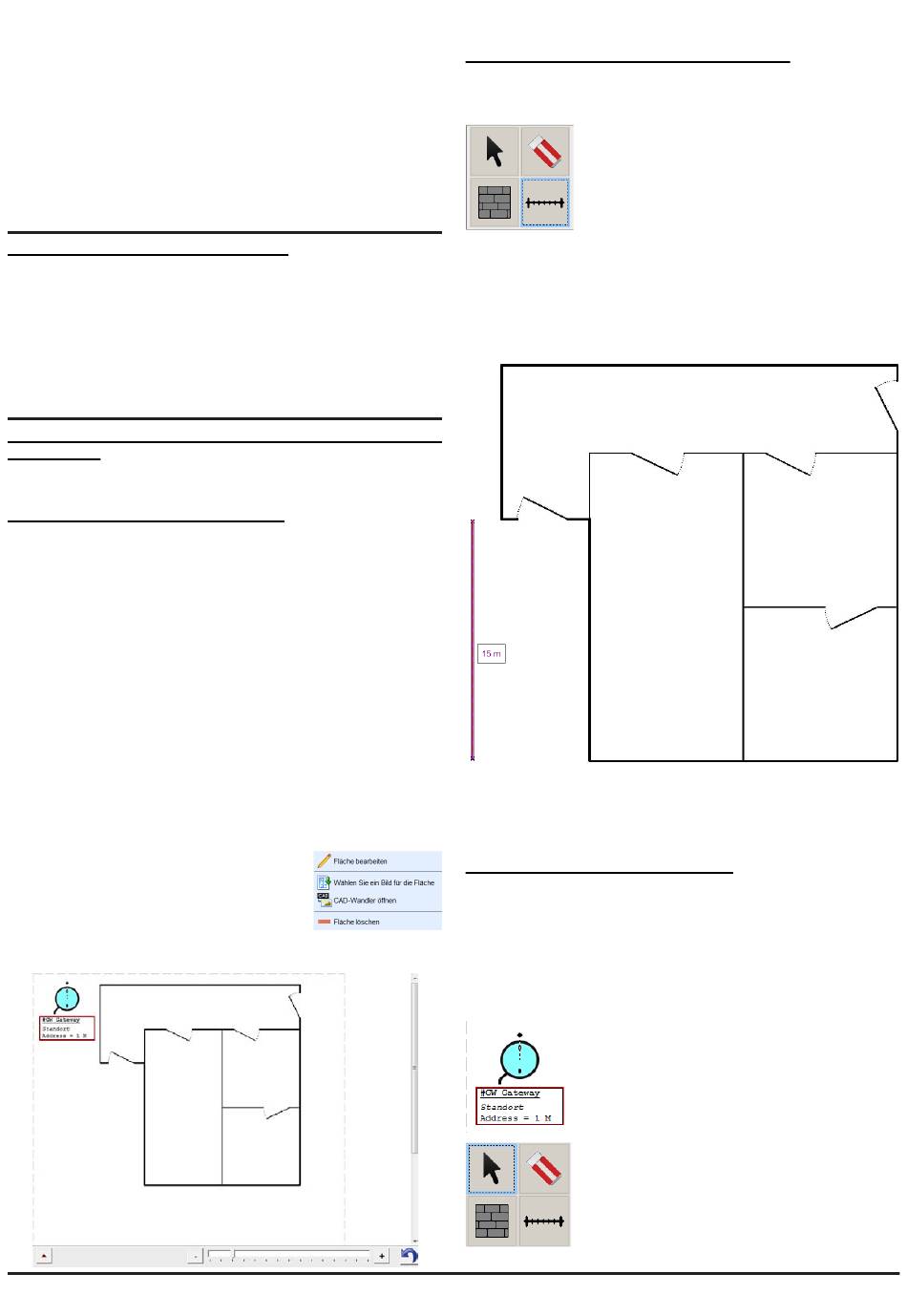

So fügen Sie einen Standortplan hinzu
Standardmäßig wird der Planungsbereich im rechten Fensterbereich
des Reiters Konfigurationsverwaltung – Konstruktion angezeigt
und ist ohne jeglichen Hintergrund. Um das Design-Layout zu
unterstützen, kann im Hintergrund ein Raster eingeblendet werden
oder ein Schaubild des Standortes hinzugefügt werden .
Das Einblenden von Rasterlinien ist im Fenster Design-Bereich eine
Standardoption, siehe untenstehenden Abschnitt Weitere Optionen für
den Design-Bereich .
Zusätzlich oder alternativ kann ein detaillierteres Schaubild des Standortes
als Bild eingefügt werden. Bei der Konfiguration des Netzwerks für einen
Bereich kann dieses Bild dazu verwendet werden, die HF Geräte an
gewünschten Aufstellungsorten am Standort zu platzieren . Das Bild für
den Standortplan muss im JPEG-Format vorliegen.
So fügen sie einen Standortplan dem Design-Bereich hinzu:
1) Den Reiter Standort öffnen und auf die entsprechenden Namen
gewünschten der Seitenflächen doppelklicken; ein neues
Optionsmenü wird angezeigt .
2) Auf Bild für die Fläche auswählen
klicken, es wird ein Windows Suchfeld
angezeigt.
Das
gewünscht
auswählen und auf ÖFFNEN klicken.
Der Grundriss wird im Layoutbereich des
Konfigurationsverwaltung
Reiters
Konstruktion angezeigt . Um die Größe
der Ansicht zu ändern, ist ein Zoom-
Schieberregler zum Vergrößern/Verkleinern
vorhanden (rechts unten im Bildschirm).
D200-306-00
Sobald
sichergestellt
Page 11
JPEG-Bild
–
So fügen Sie dem Grundriss eine Skala hinzu
Zur Kalibrierung der Planungsfläche in Metern ist ein Lineal vorhanden.
ist,
Bevor Dämpfungsberechnungen in der Masche durchgeführt werden
kann, muss dem Grundriss eine Skala hinzugefügt werden .
1) Im
2) Mit der Schaltfläche Skala, die jetzt hervorgehoben ist, auf den
Anfang eines bekannten Maßes im Grundriss klicken, anschließend
auf das andere Ende des Maßes klicken . Ein Messfeld wird
angezeigt, in dem der Wert in Metern zwischen 1 und 100
eingegeben werden kann . Auf OK klicken, um zu bestätigen . Eine
Skala mit Maßangaben wird auf dem Grundriss angezeigt .
3) Das Lineal mit der Schaltfläche Löschen löschen oder den
Grundriss durch Klicken auf die Schaltfläche Skala und Einfügen
eines neuen Lineals erneut kalibrieren . Das alte Lineal wird
überschrieben und erlischt .
Geräte positionieren und verschieben
Mit Hilfe der Rasterlinien oder einer Planfläche können HF Sensoren und
Geräte in einem Netzwerk entsprechend der Standortanforderungen
und regionalen Brandschutzverordnungen positioniert werden.
Beachten Sie, dass die AgileIQ™ Software den Klick auf die linke
Maustaste (oder ein einfaches Tippen auf dem Touchscreen)
zum Auswählen eines Geräts erkennt und ein zweiter Klick die
Positionierung oder Verschiebung ermöglicht. Sie verwendet
Page 12
nicht das „Drag&Drop" Verfahren .
Das Gateway für die Fläche wird standardmäßig
im Konfigurationsverwaltung – Konstruktion
Diagramm immer links oben angezeigt .
1) Das Gateway in die vorgeschlagene Position
8
Konfigurationsverwaltung
Reiter
Konstruktion auf die Schaltfläche Skala
klicken (Metrische Referenz einstellen) .
verschieben, wo es mit dem analogen Kreis
verbunden wird. Auf Pfeil Verschieben im
linken Fensterbereich mit der linken Maustaste
klicken. Auf die Mitte des Gateway-Symbols mit
der linken Maustaste klicken, anschließend auf
die Stelle mit der linken Maustaste klicken, wo
es neu positioniert werden soll .
–
I56-3909-010
