unterste Ebene dar . Nachfolgen Böden werden mit 1, 2 usw .
nummeriert . Die zunehmende Zahl weist auf den höheren Boden
hin . Die Nummerierung der Böden kann manuell geändert werden .
Der unterste Boden muss jedoch immer die 0 erhalten und die
Nummern müssen nach oben aufeinanderfolgend sein .
5) Der Standardwert für eine Raumhöhe (Boden/Decke) beträgt
3 m und die Standard-Bodendämpfung 9 dB. Eine Änderung
der Bodeninformationen erfolgt durch einen Doppelklick mit
der linken Maustaste auf das kleine blaue Kreuz . Das Fenster
Bodeninformationen bearbeiten wird geöffnet, gewünschte
Änderungen eingeben und das Fenster schließen.
Hinweis: Bei der Positionierung von HF Geräten in einem Layout
mit Böden, müssen alle HF Geräte innerhalb der Bodenumrisse
platziert werden . Die Bodenumrisse werden durch ein blaues
Rechteck dargestellt .
6) Böden und Wände werden als Teil des Layoutbildes betrachtet
und können zusammen mit dem JPEG-Bild ausgeblendet werden,
indem Sie das Kontrollkästchen Bild anzeigen abwählen .
Sobald alle Geräte im Netzwerk positioniert wurden und entsprechende
Standorteigenschaften (Wände, Böden usw .) hinzugefügt wurden,
können die Maschenverbindungen hinzugefügt werden.
Weitere Optionen im Reiter Konfigurationsverwaltung –
Konstruktion
Geräteinformationen
Durch ein Doppelklick auf ein Gerät wird das Informationsfenster
geöffnet, das bearbeitet werden kann .
Verbindungsqualität erfassen
Ein
Doppelklick
auf
eine
Verbindungsqualität erfassen für jede Verbindung, die in der Tabelle
Verbindungsqualität erfasst wurde . Die Verbindungsdatensätze
können bearbeitet oder aktualisiert werden und eine neue
Verbindungsmessung direkt in diesem Bildschirm erfolgen . Auf die
Schaltfläche Werkzeug Untersuchung klicken, um direkt in das Fenster
Messung zu gelangen, oder auf die Schaltfläche Wizard Untersuchung
für Schritt-für-Schritt Anweisungen klicken .
Sollte die Verbindung noch nicht in die Tabelle Verbindungsqualität
exportiert worden sein, wird durch einen Doppelklick auf die Verbindung
die Meldung „Möchten Sie einen Untersuchungsdatensatz erstellen?"
aufgerufen. Mit Ja wir ein neues Datensatzfenster erstellt . Auf die
Schaltfläche Werkzeug Untersuchung klicken, um in das Fenster
Messung zu gelangen, oder auf die Schaltfläche Wizard Untersuchung
für Schritt-für-Schritt Anweisungen klicken .
Denken Sie daran, niemals eine Verbindung verwenden, deren
Qualität von AgileIQ™ als Schlecht klassifiziert wurde.
Geräteinformationen ausblenden
Designinformationen können auf dem Bildschirm unübersichtlich
werden . Das Fenster Gerät bearbeiten verwenden, um die
Positionen der Geräteinformationen zu verschieben oder die
Anzeige der Geräteinformationen auszuschalten, indem das Feld
Geräteinformationen anzeigen abgewählt wird, siehe auch Abschnitt
„Weitere Optionen für den Design-Bereich" .
Links hinzufügen, zum Erstellen eines Maschennetzes
Die Verbindung der Geräte zum Erstellen einer Masche kann manuell
oder mit dem Wizard Maschenerstellung erfolgen (empfohlen - siehe
nächsten Abschnitt). Manuell:
1) Den Abschnitt „Das Konzept einer Maschenhierarchie" im Kapitel
„HF Grundlagen" lesen, um zu verstehen, wie die Verbindungen in
einem Netzwerk organisiert sein müssen .
2) Eine
einblenden, indem Sie auf die Pfeiltaste unten
im Fensterbereich des Gerätesymbol klicken .
3) Die Verbindungsart durch Markieren der Schaltflächen primär
(#1- blau) oder sekundär (#2 - rosa) auswählen .
4) Auf das Gerät im Layout klicken, um „von" und auf weiteres
Gerät klicken, um „zu" festzulegen; die Verbindung zwischen zwei
Knoten wird mit einem gerichteten Pfeil erstellt .
D200-306-00
Verbindung
öffnet
das
Reihe
von
neuen
Funktionstasten
5) Um Verbindungen, die einem Gerät zugeordnet sind, anzuzeigen,
die
Schaltfläche
verwenden. Diese Schaltfläche markieren, anschließend in die
Mitte der gewünschten Geräts im Layout-Diagramm klicken.
Es werden nur die Verbindungen des entsprechenden Geräts
angezeigt . Um wieder alle Verbindungen anzuzeigen, erneut auf
das Gerät klicken .
6) Zum Löschen einer Verbindung, die Schaltfläche
Löschen auswählen und auf die Linie klicken, um eine
unerwünschte Verbindung im Layout-Diagramm zu
löschen .
Ein Design abschließen
Um ein Design abzuschließen, muss es gesperrt werden . An diesem
Punkt prüft AgileIQ™ die Authentizität des handgefertigten Designs .
Erfüllt das Layout alle Kriterien des Maschen-Protokolls hinsichtlich
Hierarchie und Timing und es liegen keine doppelten Adressen vor,
wird die Software AgileIQ™ die Datei sperren. (Siehe Abschnitt: „Ein
Maschennetz speichern und sperren".)
Erfüllt das Maschendesign die Anforderungen nicht, wird die Meldung
„Ungültiges Konfigurations-Layout" angezeigt und die Datei nicht
gesperrt. In diesem Fall muss das Layout mit Augenmerk auf die
Regeln für eine Masche und Netzwerkhierarchie überprüft werden, wie
sie in diesem Handbucht im Abschnitt „HF Grundlagen" beschrieben
sind. Alternativ können Sie alle Verbindungen löschen und den Wizard
Maschenerstellung wie unten beschrieben verwenden. (Sicherstellen,
dass alle Verbindungen auch in der Tabelle Verbindungsqualität
gelöscht werden, siehe Abschnitt Verbindungen exportieren .)
SO BENUTZEN SIE DEN WIZARD ZUR MASCHENERSTELLUNG
Fenster
Die AgileIQ™ Software verwendet einen Algorithmus zur adaptiven
Maschengenerierung (Wizard), um die Erstellung eines HF Netzwerks
zu vereinfachen. Zur Erstellung eines Netzwerks, verwendet der
Wizard Maschenerstellung Informationen über Standort, Entfernungen,
Wandtypen, Bodendicke usw., um die tatsächlichen Signaldämpfungen
einzuschätzen und ein geeignetes Maschen-Layout zu entwerfen.
Der Algorithmus kann vom Benutzer eingestellt werden, um die
Maschenkalkulationen in Richtung niedrigstem Energieverbrauch oder
höchster Kommunikationszuverlässigkeit zu optimieren.
1) Um den Wizard Maschenerstellungzu starten, auf die Fläche
im Layout-Diagramm im Reiter Konfigurationsverwaltung –
Konstruktion doppelklicken; eine Reihe neuer Optionen wird
angezeigt .

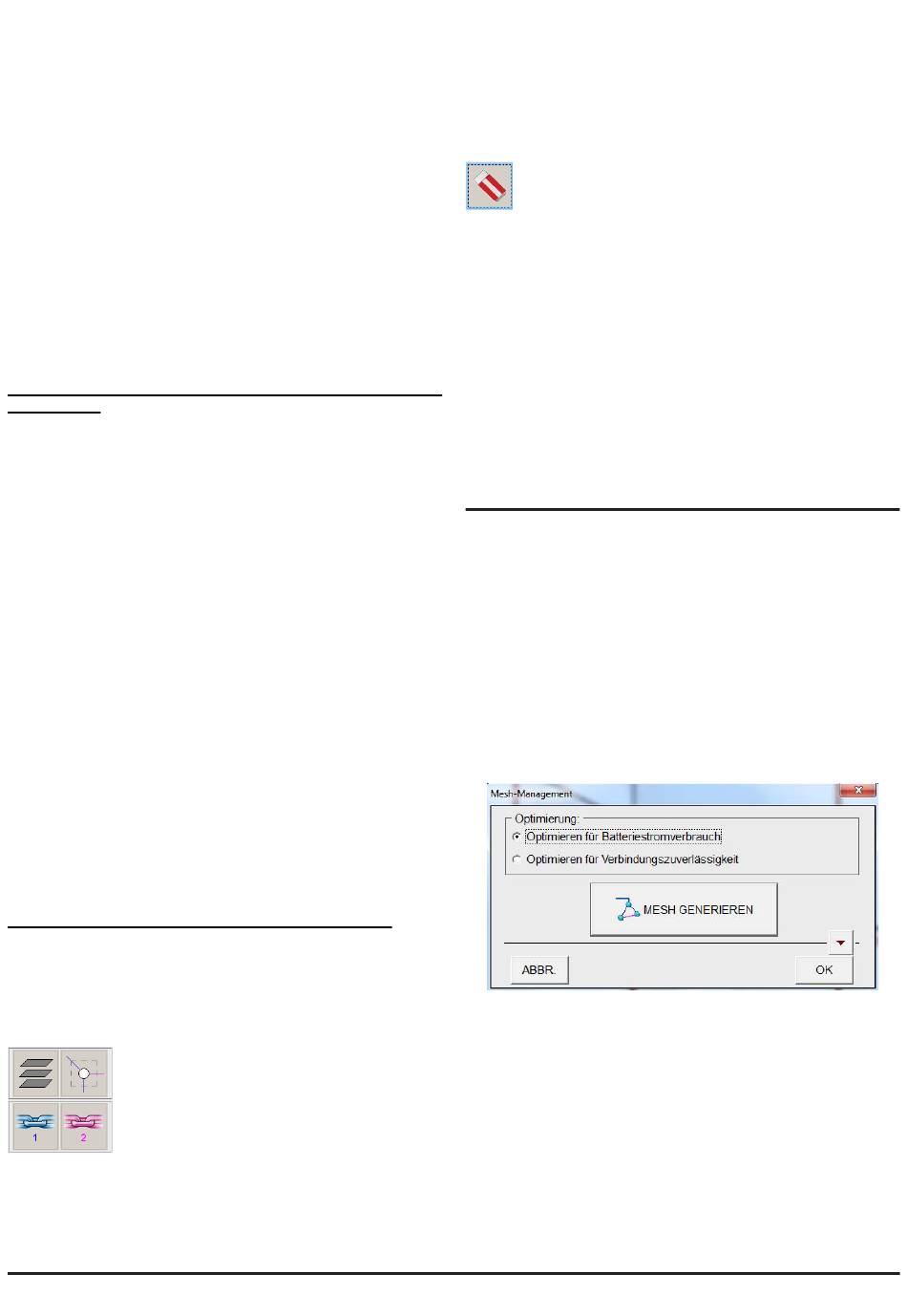

2) Auf das Werkzeug Maschengenerierer klicken und das Fenster
Maschenverwaltung wird geöffnet:
Page 15
3) Das gewünschte Optimierungskriterium wählen (Zuverlässigkeit
der Verbindungen oder Batterieverbrauch, für weitere Details
siehe unten) und auf die Schaltfläche MASCHE ERSTELLEN
klicken . Der Wizard berechnet das bestmögliche theoretische
Maschennetz für die vorgegebenen Daten und zeigt das Ergebnis
im Layout-Diagramm an.
Optimierung
Im
Algorithmus
Optimierungseinstellungen
werden .
Optimierung hinsichtlich Batterieverbrauch: Die Auswahl einer
Masche hinsichtlich Batterieverbrauch beeinflusst den Algorithmus
in Richtung Stern-Netzwerk, worin die Verbindungen möglicherweise
länger sein werden als bei einer Optimierung hinsichtlich Zuverlässigkeit
der Verbindungen. Ketten-Verbindungen werden nur verwendet, wenn
eine einzige Verbindungsqualität gegenüber den Standort-Design-
11
„Nur
Geräteverbindungen
- FENSTER MASCHEN-MANAGEMENT
zur
Maschenerstellung
nach
Benutzerwünschen
anzeigen"
können
zwei
beeinflusst
I56-3909-010
