Dieser ermöglicht die Durchführung der Messungen zur HF
Energie und Verbindungsqualität (siehe entsprechende Abschnitte
in diesem Handbuch) .

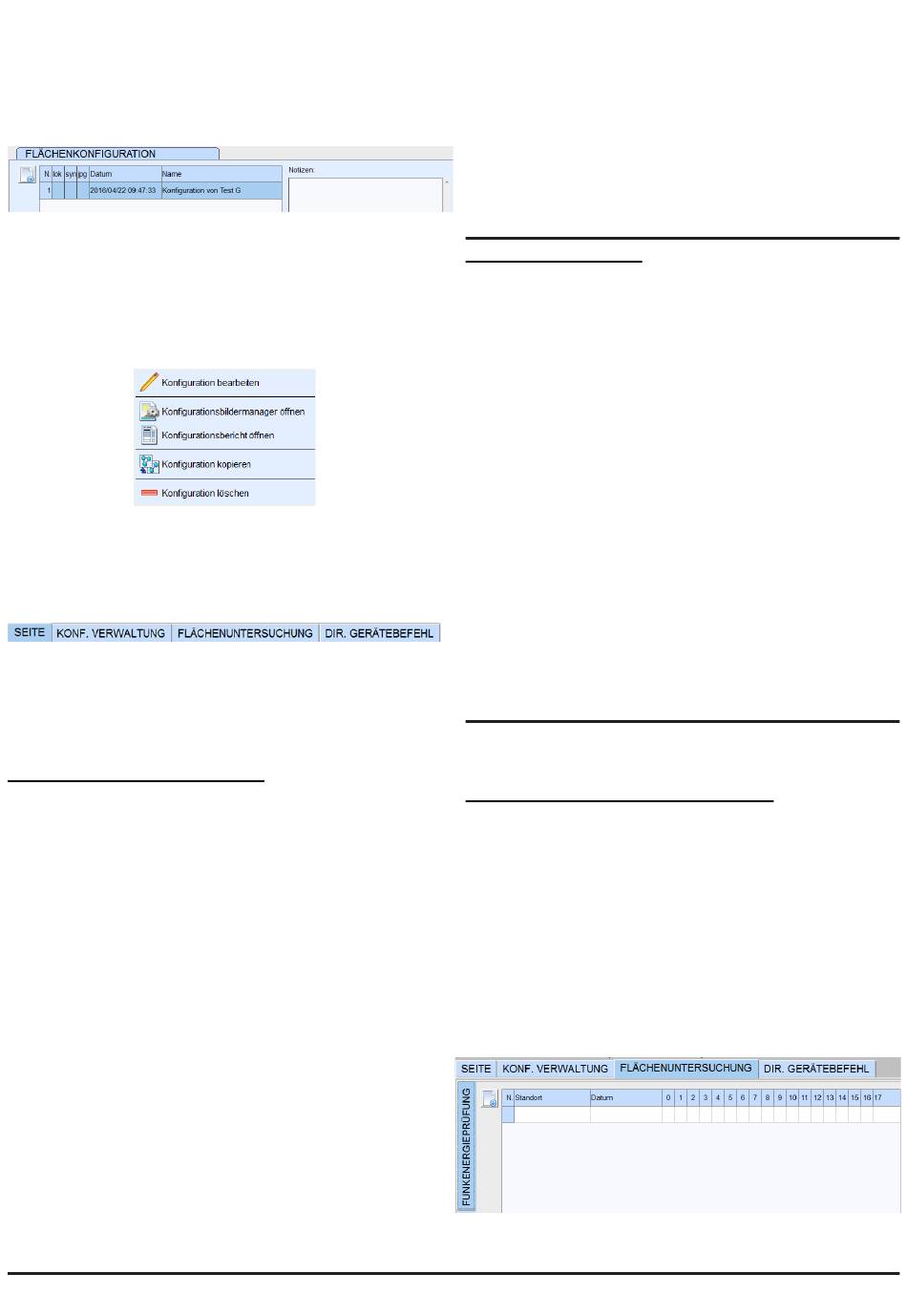

Ein neues Fenster Flächenkonfigurationen wird im Reiter Seite
eingeblendet .
6) Auf die Schaltfläche Neu erstellen klicken, um eine oder mehrere
Flächenkonfigurationen zu öffnen und zu spezifizieren; eine
Flächenkonfiguration besteht aus einem Netzwerk mit einem
Gateway. Erneut aus das Feld Hinweise doppelklicken, um
die Schaltfläche Bearbeiten zu aktivieren, sie ermöglicht das
Hinzufügen von Konfigurationsinformationen als Freitext.
7) Auf den Konfigurationsnamen doppelklicken, um zusätzliche
Optionen zur Bearbeitung zu aktivieren:
Für weitergehende Informationen siehe Abschnitt „Weitere
Optionen im Reiter Standort" weiter unten im Handbuch .
8) Sobald eine Flächenkonfiguration hinzugefügt wurde, wird ein
neuer Reiter Konfigurationsverwaltung eingeblendet . Dieser
enthält die Felder und Funktionen, die zum Erstellen eines
Maschennetz-Designs erforderlich sind .
9) Nach dem Erstellen eines Projektes ist es jetzt möglich, entweder ein
Netzwerkdesign als Entwurf im Reiter Konfigurationsverwaltung –
Konstruktion
auszulegen
Messungen zur Erhebung mit Hilfe der Werkzeuge, die im
Reiter Flächenuntersuchung verfügbar sind, aufzunehmen. Für
weitere Informationen über die Vorgehensweise siehe Abschnitt
Reihenfolge der Arbeiten weiter unten in diesem Handbuch .
Weitere Optionen im Reiter Standort
Auf dem Bildschirm werden zusätzliche Funktionstasten durch
doppelklicken auf eine der folgenden Bereiche aktiviert:
● Auf eine der Hinweisbereiche, die das Hinzufügen und Editieren
von Texten erlauben.
● Auf den Flächennamen für die Schaltflächen Bearbeiten, Löschen
und Flächenbild hinzufügen. Die Schaltfläche Flächenbild
hinzufügen
ermöglicht,
Designfläche zuzuweisen (muss im Format JPEG sein). Eine
weitere Schaltfläche ist verfügbar (CAD Converter öffnen), um
CAD Dateien in JPEGs umzuwandeln. Folgende Formate können
konvertiert werden:
● DWG/DXF/DWF CAD Formate bis zu Versionen von 2012
● Hewlett-Packard PLT, HPGL, HGL, HG, PRN, SPL, HPGL-2
● Skalierbare Vektorgrafiken: SVG
● Computer Graphics Metafile: CGM
● In der Flächenkonfiguration können folgende Aktionen auf der
Konfiguration ausgeführt werden: Bearbeiten, Löschen, Kopieren,
Sperren, Konfigurationsbericht öffnen und Bildmanager öffnen.
Konfigurationsbericht öffnen bietet Zugriff auf die aktuellen
Konfigurationsdaten; der Konfigurations-Bildmanager erlaubt
das Hinzufügen, Organisieren und Löschen von Bilddateien.
Einen Konfigurationsbericht erstellen
Mit der AgileIQ™ Software können vollständige Konfigurationsberichte
erstellt werden, die sämtliche Informationen bezüglich Design-
Layout, Flächenuntersuchungen und Daten der Gerätekonfiguration
enthalten . Sie erstellt diesen automatisch aus dem Datensatz, der
D200-306-00
oder
zunächst
eine
Reihe
einen
Plan
als
Hintergrund
während eines Projektes in AgileIQ
auch zusätzliche Informationen wie Fotos, Screenshots und Bilder in
den Bericht eingebunden werden . Der Bericht kann jederzeit als PDF
gespeichert oder falls erforderlich in Papierform ausgedruckt werden .
Die Berichtsinformationen werden als Referenz und zur Einsicht in der
Projektdatei gespeichert .
Es wird empfohlen, dass dieser Bericht als Teil des gesamten
Brandmeldesystem-Dokuments
Endverbraucher als Referenz und für zukünftige Standortwartung mit
ausgehändigt wird .
Reihenfolge der Arbeiten
Es können verschiedene Faktoren vorliegen, die eine spezielle Abfolge
der unterschiedlichen Aufgaben in einem Projekt bezüglich eines HF
Systems vorschreiben. In Abhängigkeit von Standortinformationen,
die verfügbar sind, und wie der Installateur vorgehen möchte, ist der
nächste Schritt in einem Prozess entweder einen Check an den HF
Eigenschaften durchzuführen oder ein Designentwurf zu starten .
In diesem Handbuch zum Beispiel wird davon ausgegangen, dass
zunächst eine vorbereitende HF Standorterhebung durchgeführt wird,
um die Eignung einer HF Lösung zu überprüfen, bevor ein HF Layout
angegangen wird . In diesem Fall möchte der Benutzer jetzt zum Reiter
Flächenuntersuchung wechseln, wo Verbindungsqualität und HF
Energie-Scans berücksichtigt werden .
Das Vorgehen in dieser Reihenfolge ist jedoch möglicherweise
nicht
immer
geeignet.
Standortbedingungen gründlich dokumentiert sind, wäre es sinnvoll,
mit dem initialen System-Design zu beginnen, um den Job zu planen
und die kritischen Bereiche zu identifizieren, die besondere Prüfungen
erfordern, bevor die Design-Phase abgeschlossen wird. Nachfolgende
Installations-
und
verschiedenen Zeiten erfolgen, wie das bei elektrischen Installationen
üblich ist .
Bei manchen Installationen kann es gut sein, die Standorterhebung zur
selben Zeit durchzuführen, wenn die Systemkomponenten angepasst
und in Betrieb genommen werden . Kleine Projekte und Erweiterungen
zu bestehenden HF Systemen können von einer solchen kombinierten
Vorgehensweise profitieren.
von
Wie zuvor beschrieben, ist von System Sensor zur Durchführung einer
Erhebung Ausrüstung erhältlich . Zusätzlich zur Ausrüstung ist ein PC
Laptop oder Tablet mit installierter Anwendung AgileIQ™ erforderlich .
So führen Sie einen HF Energie-Scan durch
Der HF Energie-Scan muss an einem Standort durchgeführt werden,
um festzustellen, ob bestimmte Frequenzkanäle vermieden werden
müssen . Die HF Energiemessung muss nah an dem Ort erfolgen, an
dem das Gateway aufgestellt werden soll und weiteren Punkten am
Standort, wo das Funksystem betrieben werden soll. Scans müssen
insbesondere im Umkreis von anderen HF Systemen durchgeführt
der
werden und wo irgendwelche Probleme mit der Verbindungsqualität
gibt .
Zum Durchführen des Scans:
1) Im Reiter Seite eine Fläche auswählen, anschließend auf den
Reiter Flächenuntersuchung wechseln und HF Energie-
Scanwählen; die oberste Zeile der Kanaltabelle wird angezeigt.
Kanäle die gescannt werden sollen, können durch Klicken auf die
Kanalnummern (0 – 17) ab-/ausgewählt werden.
Page 8
2) Auf Neu erstellen klicken und im neuen Fenster den Ort des
Scans referenzieren. Alle ausgewählten Kanäle werden getestet;
der Scan kann jederzeit gestoppt/abgebrochen werden .
4
®
eingegeben wird . Es können
bei
Systemübergabe
- REITER FLÄCHENUNTERSUCHUNG
Wenn
das
Standort-Layout
Inbetriebnahmearbeiten
können
- HF Signalerfassung
an
den
und
die
auch
zu
