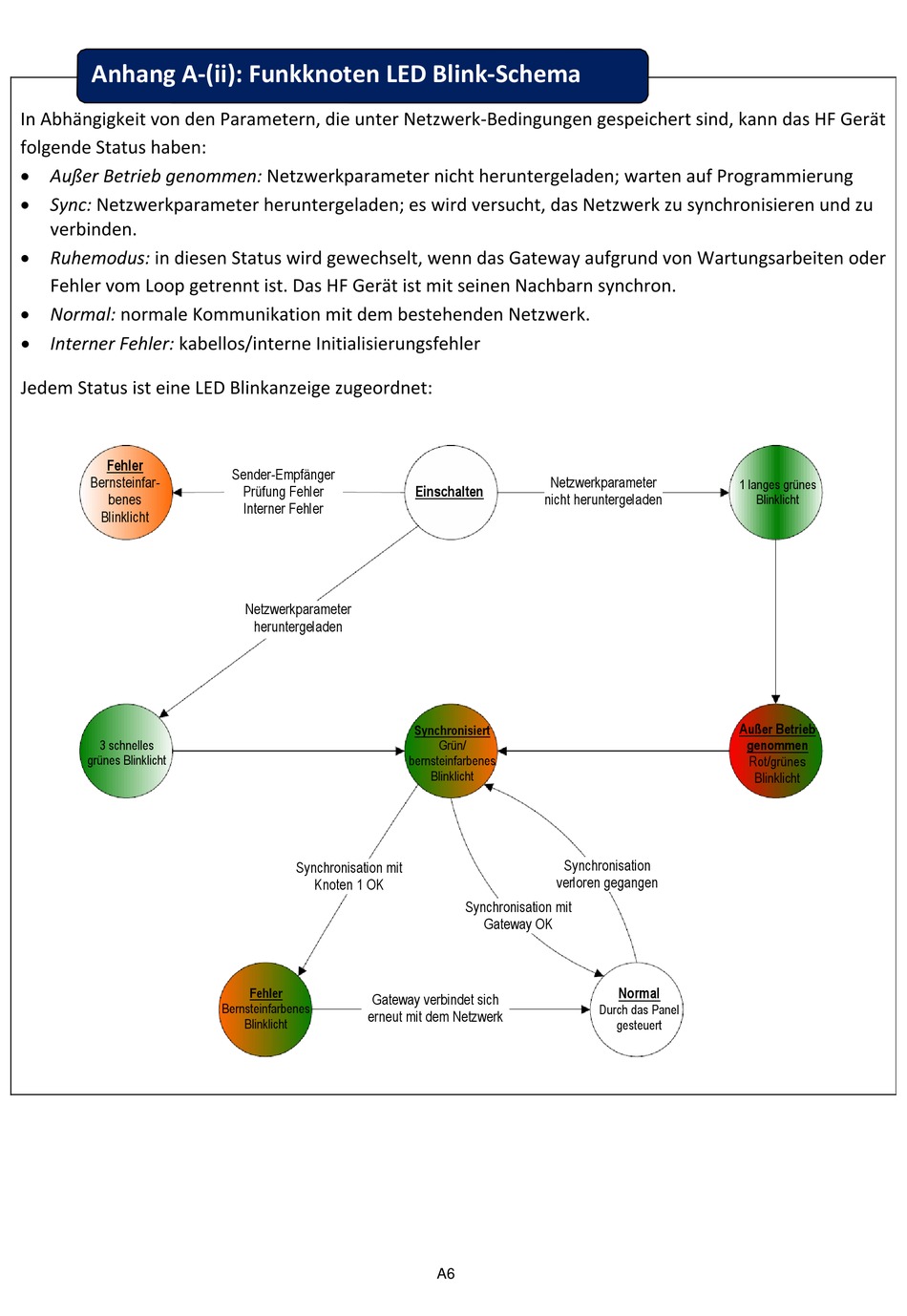

Anhang A‐(ii): Funkknoten LED Blink-Schema
In Abhängigkeit von den Parametern, die unter Netzwerk-Bedingungen gespeichert sind, kann das HF Gerät
folgende Status haben:
Außer Betrieb genommen: Netzwerkparameter nicht heruntergeladen; warten auf Programmierung
Sync: Netzwerkparameter heruntergeladen; es wird versucht, das Netzwerk zu synchronisieren und zu
verbinden.
Ruhemodus: in diesen Status wird gewechselt, wenn das Gateway aufgrund von Wartungsarbeiten oder
Fehler vom Loop getrennt ist. Das HF Gerät ist mit seinen Nachbarn synchron.
Normal: normale Kommunikation mit dem bestehenden Netzwerk.
Interner Fehler: kabellos/interne Initialisierungsfehler
Jedem Status ist eine LED Blinkanzeige zugeordnet:
Fehler
Bernsteinfar-
benes
Blinklicht
3 schnelles
grünes Blinklicht
Sender-Empfänger
Prüfung Fehler
Interner Fehler
Netzwerkparameter
heruntergeladen
Synchronisation mit
Knoten 1 OK
Fehler
Gateway verbindet sich
Bernsteinfarbenes
erneut mit dem Netzwerk
Blinklicht
Netzwerkparameter
Einschalten
nicht heruntergeladen
Synchronisiert
Grün/
bernsteinfarbenes
Blinklicht
Synchronisation
verloren gegangen
Synchronisation mit
Gateway OK
A6
A6
1 langes grünes
Blinklicht
Außer Betrieb
genommen
Rot/grünes
Blinklicht
Normal
Durch das Panel
gesteuert
