System Sensor 22051TLE-RF Installations- Und Wartungsanleitung

104 mm
B501RF
72 mm
+
136 g
48 g
(66 g)

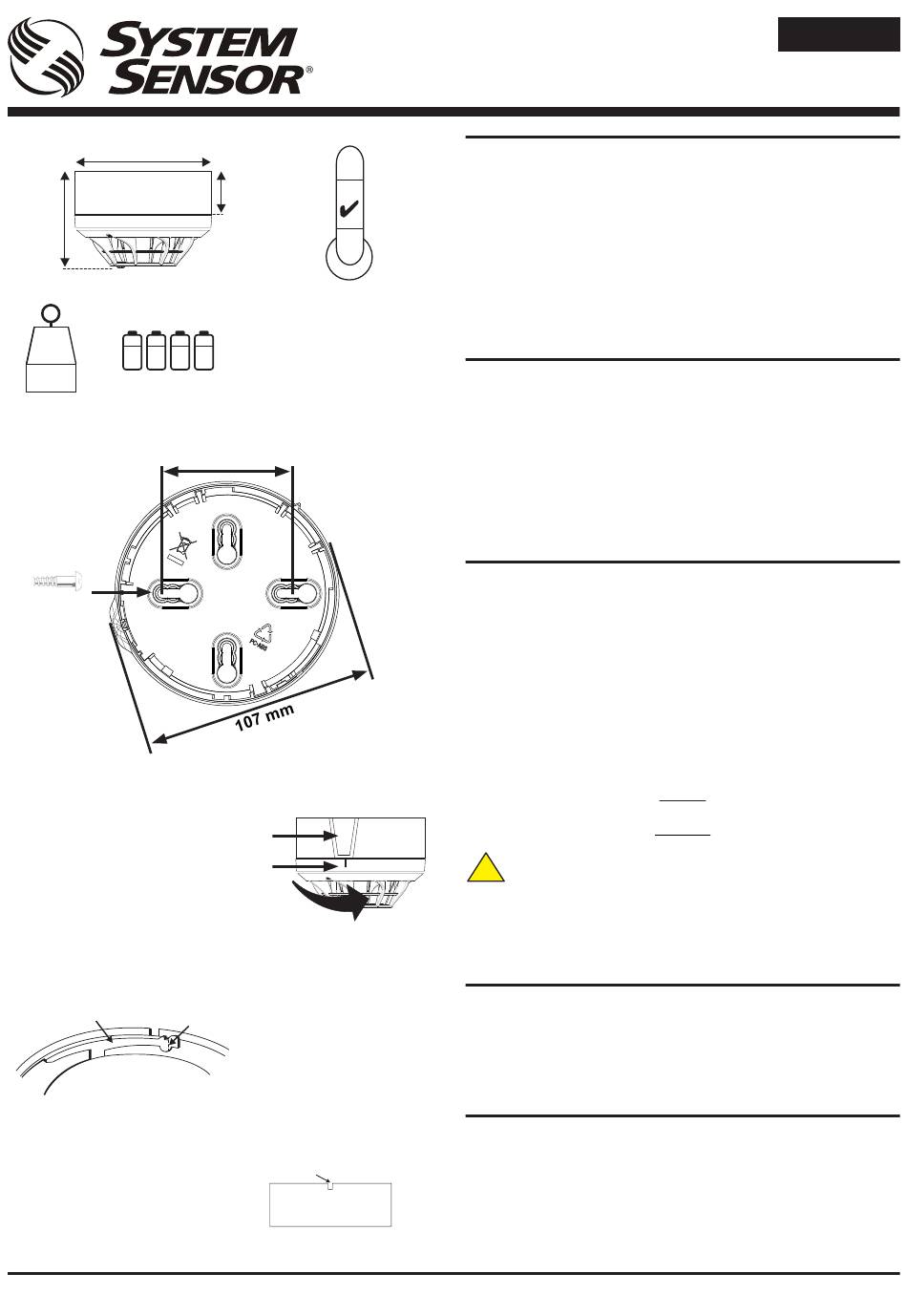

Abbildung 1: B501RF Montage
≤ M4
Abbildung 2: Installation des Melders im Sockel
DIE MARKIERUNG
AM MELDER MIT DER
WÖLBUNG AUF DEM
SOCKEL AUSRICHTEN
UND IM UHRZEIGERSINN
DREHEN
Abbildung 3a: Aktivierung der Entnahmesicherung
KUNSTSTOFFHEBEL
Abbildung 3b: Entfernen des Melders aus dem Meldersockel
EINEN SCHMALEN SCHRAUBENDREHER VERWENDEN, UM
DAS KUNSTSTOFFTEIL IN PFEILRICHTUNG ZU DRÜCKEN
D200-300-00
INSTALLATIONS- UND WARTUNGSANLEITUNG
32 mm
=
250 g
50-60 mm
WÖLBUNG
MARKIERUNG
AM MELDER
AN DER PUNKTIERTEN LINIE
DURCH BIEGEN ZUM MITTELPUNKT
DES SOCKELS HIN ABKNICKEN
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
22051TLE-RF
FUNK MULTIKRITERIEN BRANDMELDER
BESCHREIBUNG
Der Funkmelder 22051TLE-RF ist ein batteriebetriebenes HF-Gerät
für den Einsatz mit dem Funk-Gateway M200G-RF. Es beinhaltet
einen drahtlosen Sender/Empfänger und wird über ein adressierbares
40°C
Brandmeldesystem betrieben. (mit Einsatz eines kompatiblen, proprietären
Kommunikationsprotokolls).
Es handelt sich um einen Multikriterien Rauch- und Wärmemelder (58°C
-30°C
Thermodifferentialmelder). Durch einen Infrarotsensor werden weitere
Erkennungsmöglichkeiten hinzugefügt. Dadurch wird die Immunität gegenüber
Täuschungsalarmen erhöht. Der Melder wird in dem Funkmeldersockel
B501RF installiert.
Dieses Gerät entspricht den Richtlinien EN 54-25, EN 54-5 (Kategorie A1R)
und EN 54-7.
Konformität mit der RED
TECHNISCHE DATEN
Betriebsspannung:
Ruhestrom:
Max. Strom rote LED:
Resynchronisierungsdauer:
Batterien:
Lebensdauer der Batterien:
Funkfrequenz:
HF-Ausgangsleistung:
Reichweite:
Relative Feuchtigkeit:
INSTALLATION
Dieses Gerät und alle angeschlossenen Anlagen müssen im Einklang mit
allen sachbezogenen Normen und Vorschriften installiert werden
Abbildung 1 zeigt die Montage des Sockels B501RF.
Der Abstand zwischen den Funksystemkomponenten muss mindestens
1m betragen
Abbildung 2 zeigt die Installation des Melders im Sockel.
Entnahmesicherung
Der Sockel verfügt über eine Einrichtung, die das Entfernen des Melders
ohne den Gebrauch eines Werkzeugs verhindert, wenn sie aktiviert ist. Siehe
Abbildungen 3a und 3b für Details.
Warnung bei Entfernen des Melders - Bei Entfernen des Melders
aus dem Sockel geht über das Gateway eine Störungsmeldung an die
Brandmeldeanlage.
Abbildung 4 zeigt die Batterieinstallation und die Position der Adressdrehschalter.
Die Batterien dürfen nur bei der Inbetriebnahme installiert werden
Halten Sie die Herstelleranweisungen zur Verwendung der
Batterie und die Entsorgungsbedingungen ein. Mögliche
!
Explosionsgefahr bei Verwendung des falschen Typs.
Mischen Sie die Batterien von verschiedenen Herstellern nicht. Beim
Austausch der Batterien müssen alle 4 ersetzt werden.
Verwendung der Batterieprodukte über längere Zeiträume hinweg
bei Temperaturen unter -20 °C kann die Batterielaufzeit deutlich
EINSTELLEN DER ADRESSE
Die Ringbusadresse durch Drehen der beiden Drehschalter auf der Unterseite
des Melders einstellen (siehe Abbildung 4). Dazu einen Schraubendreher
verwenden, um die Rädchen bis zur gewünschten Adresse zu drehen. Das
Gerät entspricht einer Ringbusadresse auf der Ringbusleitung. Wählen Sie
eine Adresse zwischen 01 und 159. (Anmerkung: Die Anzahl der verfügbaren
Adressen hängt von der Ausbaustufe der Zentrale ab. Für weitere diesbezügliche
Informationen ist die Dokumentation der Brandmeldeanlage zu Rate zu ziehen.)
PROGRAMMIERUNG
Um die Netzwerkparameter auf den HF-Melder zu laden, sind das HF-
Gateway und der HF-Melder miteinander zu verbinden. Zum Zeitpunkt der
Installation verbindet sich das HF-Gateway mit den eingeschalteten HF-
Netzwerkgeräten und programmiert diese mit den Netzwerkinformationen,
soweit dies notwendig ist. Der Melder synchronisiert sich mit den anderen
verbundenen Geräten, wenn das HF-Netzwerk durch das Gateway hergestellt
wurde. (Für weitere Informationen bitte die Funkprogrammierung- und
-inbetriebnahmeanleitung beachten - D200-306-00.)
ANMERKUNG: Nicht mehr als eine Schnittstelle gleichzeitig verwenden,
um die Geräte in Ihrer Umgebung zu konfigurieren
Es erfüllt die Anforderungen der 2014/53/EU hinsichtlich der
Richtlinie.
max. 3,3 V DC
bei 3V: 120 µA (typisch in normalem Betriebsmodus)
4 mA
35 s (Höchstdauer bis zu normaler HF-
Kommunikation nach Einschalten vom Gerät)
4 X Duracell Ultra123 oder Panasonic Industrial 123
4 Jahre bei 25°C
865-870 MHz;
14 dBm (max.)
500 m (typisch im Freien)
10% bis 93% (nicht kondensierend)
Wichtig
Warnung
reduzieren (um bis zu 30 % oder mehr)
D E U T S C H
I56-3890-005
