Hinweis: Die vorgegebene Zeit für den einzelnen Kanaltest kann
vom Benutzer ausgewählt werden. Sind 60 Sekunden ausgewählt,
dauert es 18 Minuten einen Scan aller 18 Kanäle abzuschließen.
Je Länger die Scanzeit, umso wahrscheinlicher ist die Erfassung
von seltenen Ereignissen.
3) Auf die Schaltfläche Start klicken und der HF Energie-Scan wird
gestartet . Nach Abschluss werden alle Kanäle auf Signaleignung
bewertet. Die drei Kategorien sind:
Gut

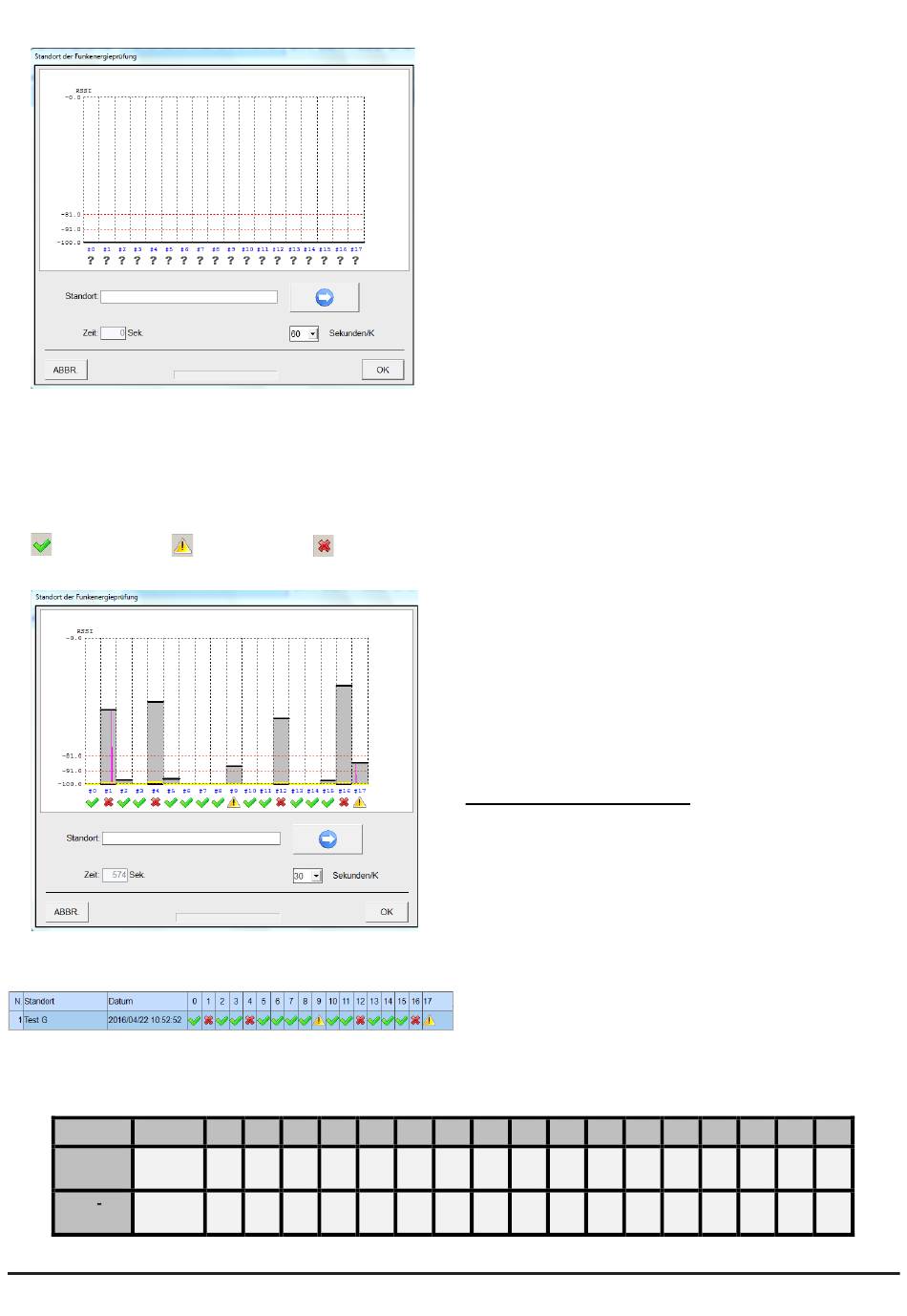

Ein Beispiel ist unten dargestellt:
4) Auf OK Klicken und die Ergebnisse werden als eine Zeile in die
Tabelle Flächenuntersuchung – RF Energie kopiert .
5) Einen geeigneten Hauptkanal und einen geeigneten Back-up
Kanal für das Gateway auswählen, der an diesem Standort
betrieben werden soll (siehe nachfolgenden Abschnitt, bevor Sie
diesen Schritt ausführen) .
Kanal
0
Hauptnut
Standard
zung
Back Up
Standard
Nutzung
D200-306-00
Marginal
Schlecht
1
2
3
4
#8
#7
#4
Tabelle 2: Typische HF Kanalkonfiguration
6) Auf den Berichtsnamen mit der linken Maustaste doppelklicken,
um den Bericht zu Bearbeiten oder zu Löschen .
Kanalauswahl
Bei der Auswahl des Haupt- und Back-up HF Kommunikationskanals
müssen die folgenden Empfehlungen soweit wie möglich implementiert
werden, um ein zuverlässiges stabiles HF System aufzubauen.
1) Keine Kanäle verwenden, die in der HF Energie-Scan Tabelle als
„Schlecht" klassifiziert wurden.
2) Die Verwendung von Kanälen, die als „Marginal" klassifiziert
wurden, vermeiden, es sei denn, es ist unvermeidlich, dann diese
vorzugsweise nur als Back-up Kanal verwenden.
3) Kanal 0 wird vom HF Brandmeldesystem zur Inbetriebnahme
und zu Diagnose Zwecken verwendet. Während Kanal CH0 in
einem konfigurierten Netzwerksystem verwendet werden kann,
wird dies nicht empfohlen . Wenn in einer Fläche mehr als ein
Gateway betrieben wird, kann die Verwendung des Kanals mit
den Inbetriebnahme- und Wartungs-Aktivitäten an anderen
nähergelegenen Systemen interferieren.
4) Bei Verwendung mehrerer Gateways, sicherstellen, dass die
Hauptkommunikationskanäle der verschiedenen Netzwerke nicht
aufeinanderfolgende/benachbarte Kanalnummern haben . Es wird
empfohlen, dass sie mindestens durch einen Kanal getrennt sind,
um eine mögliche Kreuzkommunikation der primären Signalpfade
zu vermeiden. Stets mindestens einen Kanal zwischen jedem
Hauptkanal auslassen, wie im Beispiel in der Tabelle oben gezeigt .
Die Qualität der geteilten Kanäle ist in dieser Hinsicht nicht wichtig .
5) Ist die Kommunikation auf dem primären Kanal geblockt, schaltet
das HF Gerät auf den Back-up Kanal, um die Nachrichten zu
senden und zu empfangen. Deshalb ist es sinnvoll, sicherzustellen,
dass die Frequenzen des Haupt- und Back-up Kanals in einem
gewissen Abstand auseinander gehalten werden, um den Effekt
blockierender Signale möglichst zu vermeiden. Es wird empfohlen,
den Haupt- und Back-up Kanal für ein Gateway-Netzwerk nicht
weniger als um 4 Kanäle auseinander zu halten, zum Beispiel:
CH1 und CH5, CH2 und CH6 usw .
6) Tabelle 2 zeigt wie 8 Gateway Netzwerke über alle verfügbaren
Kanäle konfiguriert werden können, um die oben genannten
Empfehlungen zur Kanalauswahl für Haupt-zu-Haupt und Haupt-
zu-Back-up zu erfüllen . Natürlich sind auch andere Kombinationen
möglich. Die Tabelle geht davon aus, dass alle Kanäle adäquate
Signale haben .
So erfassen Sie die Linkqualität
Ein Paar HF Geräte (aufgestellt al Ping-Pong-Paar) werden zur
Messung der Verbindungsqualiät eingesetzt . Zum Erstellen des Ping-
Pong-Paares ist in AgileIQ™ eine Schaltfläche Wizard vorhanden.
(Siehe Abschnitt: Wizards in AgileIQ™ am Ende dieses Handbuchs .)
Für jede neue Standorterhebung stets neue Batterien im Ping-
Pong-Paar verwenden.
1) Jedes Gerät, das mit Hilfsenergie versorgt wird, in die Schüssel
auf der Stange legen und die Stangen am Standort an beiden
Enden der Verbindung, das gemessen werden soll, physisch
positionieren . Es handelt sich um Teleskopstangen, deren Länge
angepasst und mit einem Feststellbügel fixiert werden kann.
(Stehen keine Stangen und Zubehör für die Erhebung bereit, kann
das Ping-Pong-Paar in Nähe der Messpunkte passend platziert
werden . Die Erfassungen werden möglicherweise nicht so genau
sein wie wenn die Messpunkte an der Decke wären .)
5
6
7
8
9
#6
#5
#3
#2
#1
5
10
11
12
13
14
#4
#3
#2
#8
#7
15
16
17
#1
#6
#5
