2) Laptop/Tablet mit Dongle HF Schnittstelle stets in der Nähe des
Geräts mit der Adresse #1 verwenden (einige wenige Meter).
3) Obwohl die Geräte bezüglich Leistung omnidirektional konzipiert
sind, ist jegliche Signalstärkeveränderung bei Drehung zu
beachten, hierzu dienen die Markierungen auf der Basis des
Detektors als Referenz .
A) Vor dem Erstellen eines Designs

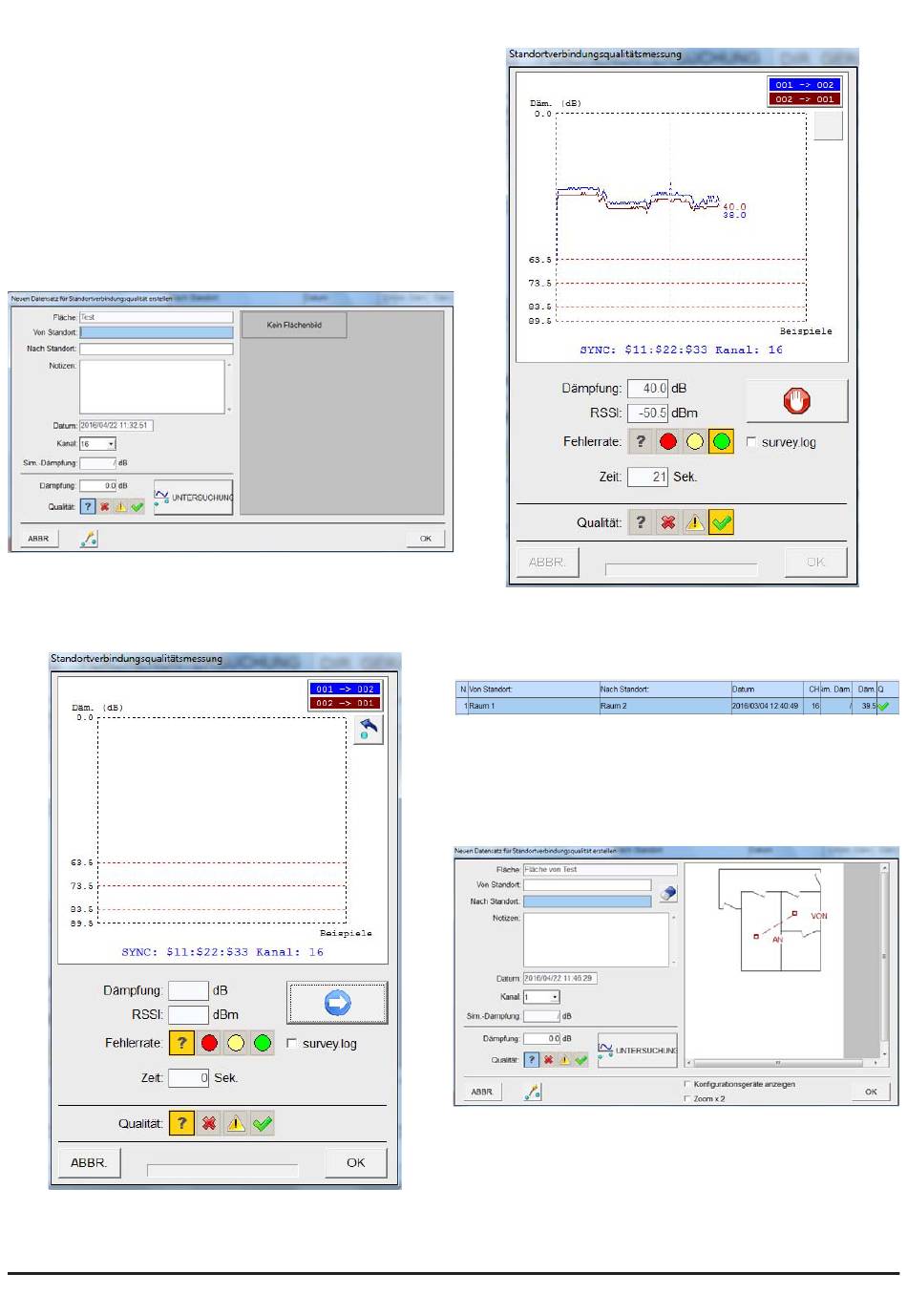

4) Den Reiter Flächenuntersuchung öffnen und auf die Schaltfläche
Neu erstellen klicken; das Erfassungsfeld Verbindungsqualität
wird angezeigt . Die Nummer des Hauptkanals aus der HF
Energiemessung
(wie
zukünftige Einsichtnahmen die von/zu Standorte der beiden
Knoten der Verbindung eingeben, die gemessen werden soll .
Page 9
5) Auf die Schaltfläche Erhebung klicken, anschließend auf die
Schaltfläche Start im Grafikfenster, das angezeigt wird. Die
Erfassung der Signalstärke wird aktualisiert und in der Grafik
angezeigt .
6) Wenn die Messung die Stabilitätsanforderungen erfüllt, die
Aufzeichnung stoppen .
D200-306-00
oben
beschrieben)
auswählen .
Page 10
Für
7) Um die Messung zu akzeptieren, auf OK klicken . Es ist möglich,
der Aufzeichnung notwendige Notizen hinzuzufügen oder diese zu
editieren . Anschließend OK klicken und die Aufzeichnung wird der
Tabelle des Projekts Bereichserhebung Verbindungsqualität
hinzugefügt .
B) Ist ein Design bereits vorhanden,
4) den Reiter Flächenuntersuchung öffnen . Sind die Verbindungen
vom Design-Layout exportiert (siehe Verbindungen exportieren),
enthält die Tabelle der Verbindungen bereits die von/zu Standorte
der Verbindungsknoten des Systems. Um eine dieser Verbindungen
zu messen, auf die Schaltfläche Bearbeiten klicken, um das Feld
Verbindungsqualität erfassen zu öffnen .
5) Sicherstellen, dass de Nummer des Hauptkanals aus der HF
Energiemessung ausgewählt wurde und wie oben beschrieben
fortfahren .
6) Mit der linken Maustaste auf eine Verbindung in der Tabelle der
Verbindungen doppelklicken, um den Verbindungsbericht zu
Bearbeiten oder zu Löschen .
Ist ein Design-Layout bereits vorhanden, ist es auch möglich
die
Messungen
Konfigurationsverwaltung durchzuführen – siehe Abschnitt unten.
6
Verbindungsqualität
der
vom
Reiter
I56-3909-010
