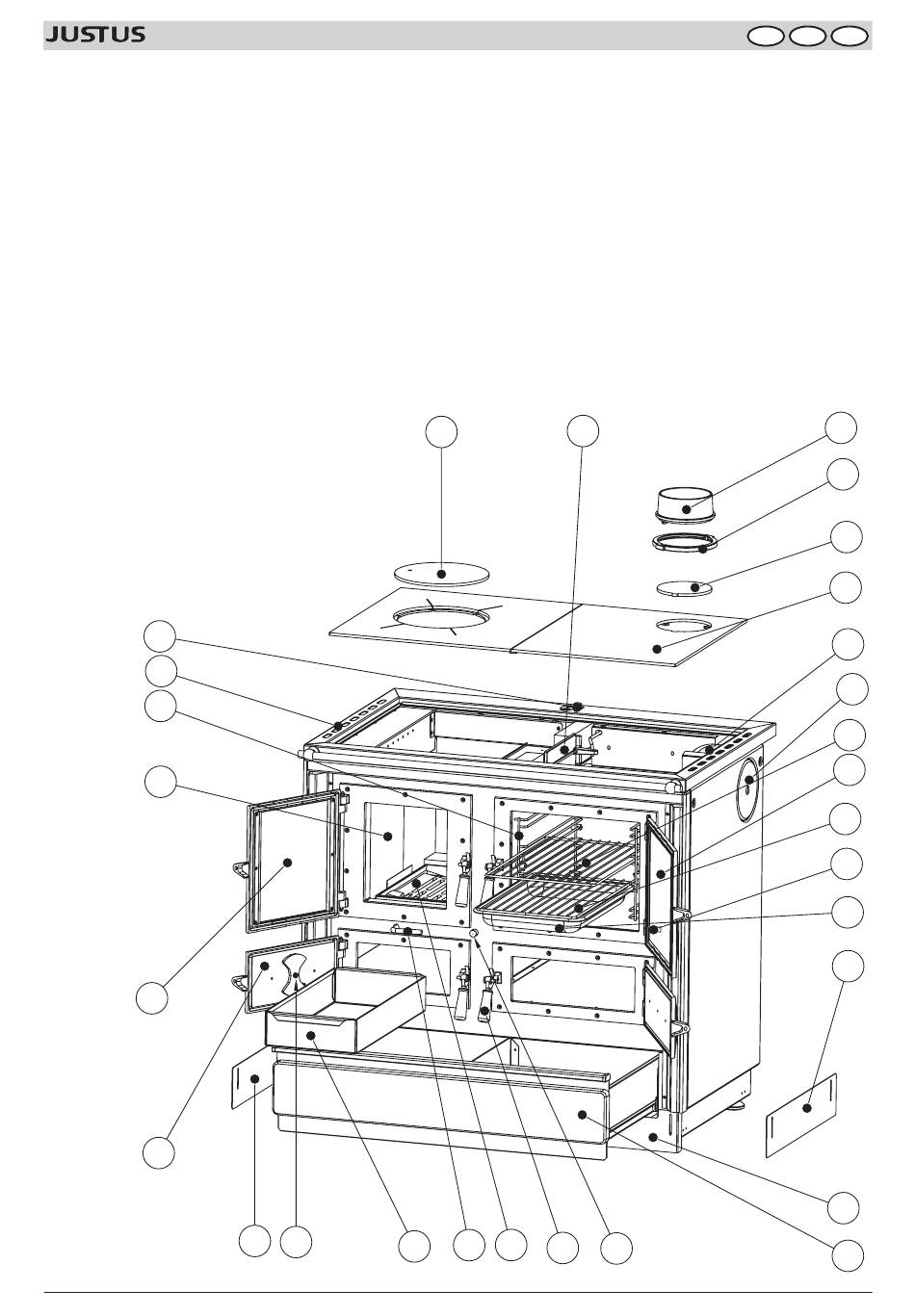

Produktübersicht Und Bedienelemente - Justus Rustico-90 2.0 II Bedienungs- Und Montageanleitung

1. Herdplatte
2. Aschentür / Aschenraum
3. Feuerraumtür / Feuerraum
4. Sekundärluftregler
5. Primärluftregler
6. Aschenkasten
7. Anschlussmöglichkeit Abgang seitlich
(Bei Ausführung Speckstein optional
auf Anfrage)
8. Feueraumauskleidung
9. Backraumtür / Backraum
10. Herdstange
11. Gerätefuß, höhenverstellbar
12. Anschlussmöglichkeit, Abgang hinten
13. Anschlussmöglichkeit, Abgang oben
14. Temperaturanzeige Backraum
15. Reinigungstür / Reinigungsfach
16. Schublade
17. Verstellbare Sockelblende vorn (montiert)
18. Seitliche verstellbare Sockelblenden
(nicht montiert, beiliegendes Zubehör)
19. Rauchrohr-
stutzen 30
(nicht
29
montiert,
beiliegen-
22
des
Zubehör)
8
3
2
Bedienungs- und Montageanleitung
2. Produktübersicht und Bedienelemente
20. Montagering für Rohrstutzen
(für Abgang seitlich und hinten,
beiliegendes Zubehör)
21. Herdplattendeckel
22. Backraumreling links und rechts
(vier Einschübe, herausnehmbar)
23. Backrost verchromt
24 Backblech emailliert
25. Zusätzliches Auflagerost
für Backblech verchromt
26. Holzgriff
27. Rüttelrost
28. Rüttelstange
18
5
6
31
21
28 27
26
4
D
29. Edelstahl-Herdplattenrahmen
30. Regeleinheit Abgasdrosselklappe
(Anheizen / Umstellung Kochen/Backen)
31. Abgasdrosselklappe
32. „Kalte Hand" (ohne Abb.), zum Heraus-
heben des Herdplattendeckels
Bitte beachten Sie:
Dargestellt ist eine „rechte" Ausführung
des Festbrennstoffherdes! Bei einer „linken"
Ausführung sind die Position des Backrau-
mes, der Abgasanschlüsse sowie die Maße
spiegelbildlich.
4
JUSTUS Rustico-90 2.0 II
AT CH
19
20
13
1
12
7
23
9
25
14
24
18
17
16
