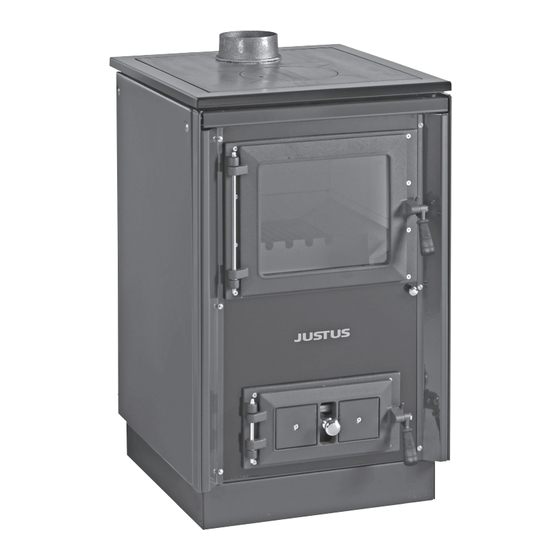

- Seite 1 Aufstell- und Bedienungsanleitung für Festbrennstoffherd JUSTUS Rustico-50 2.0 293 2410 000 · 1029...
-
Seite 2: Inhaltsverzeichnis
16. Energielabel und Produktdatenblatt Rauchrohranschluss Abgasseitiger Anschluss 17. Geräte-Kenndaten 7. Installation und Inbetriebnahme Aufstellung Festbrennstoffherd ausrichten / Herdhöhe anpassen Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen in der Übergangszeit Kochen Entschlacken und Entaschen Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 3: Symbolerklärung, Umweltschutz
Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 4: Produktübersicht Und Bedienelemente
11. Gerätefuß, höhenverstellbar 12. Seitliche Sockelblende, verstellbar (2x, nicht montiert, beiliegendes Zubehör) 13. Verstellbare Sockelblende vorn (montiert) 14. Ascherost 15. Herdplattenrahmen 16. Holzgriff 17. „Kalte Hand“ (ohne Abb.), zum Heraus- heben des Herdplattendeckels 18. Stahleinleger Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Frischluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Frischluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... - Seite 6 ► Gerät regelmäßig reinigen. sein. ► Reinigung und Wartung durch zugelassenen Fachbetrieb. ► Es ist unbedingt darauf zu achten, dass die ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und Feuerraumtür (3) nur allmählich, also Original-Zubehör. erst nur einen Spalt weit und erst nach ein paar Sekunden anschließend vollständig...
-
Seite 7: Lieferumfang
- Hohe Temperaturunterschiede - Stoßbeanspruchung bei Brennstoffaufgabe - Wärmedehnung durch übermäßige Erhitzung. Oberflächenrisse sind zunächst unbedenklich. Erst wenn der da- runterliegende Metallkorpus freiliegt, muss ein Austausch der Schamottesteinen erfolgen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 8: Technische Daten
°C Zugelassene Brennstoffe: - Scheitholz - Holzbriketts Abgang oben (Hinterkante bis Mitte Stutzen): *Maß ist abhängig von eingestellter Herdhöhe (860-900 mm) Abgang oben (Boden bis Oberkante Stutzen): 910 - 960* Ø Rauchrohranschluss 4.6 Maßzeichnung Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 10: Schornsteinanlage Und Zuluftbedingungen
Zum Anschluss an den Schornstein muss ein Rauchrohr Ø 120 mm aus 2 mm dickem Stahlblech verwendet werden. Das Rauchrohr muss zum Schornstein leicht ansteigen, zumindest aber waagrecht verlaufen. Alle Verbindungen vom Festbrennstoffherd zum Schornstein müs- sen stabil, fest, dicht und spannungsfrei sein. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 11: Abgasseitiger Anschluss
Montieren Sie nun den im Zubehör befindlichen Rohrstutzen (7) in der Herdplatte (1): ► Rohrstutzen (7) mit den beiden Verschlusshaken an der Unter- seite in die Aussparungen der Öffnung in der Herdplatte (1) ein- setzen und Rohrstutzen (7) von Hand verdrehen (Bajonett- verschluss). Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0... -
Seite 12: Installation Und Inbetriebnahme
Strahlungsbereich der Sichtscheibe sind auch auf dem Typenschild des Gerätes angegeben. Die Mindestabstände beziehen sich auf brennbare oder tragende Wände. In anderen Fällen können die Wandabstände verringert werden. Bei hochwärmegedämmten Wänden mit einem U-Wert Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 13: Erstinbetriebnahme
Das Gerät darf während des Einbrennvorgangs nur unter Aufsicht betrieben werden. Gemauerte Schornsteine, die längere Zeit nicht be- trieben wurden, müssen häufig zunächst „trocken- geheizt“ werden. Erst nach einigen Abbränden stellt sich ein guter Förderdruck ein. Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0... -
Seite 14: Bedienung
Vollständig eingeschoben (in vordere Nut der Regulierungsstange eingerastet) = geöffnet Vollständig herausgezogen (in hintere Nut der Regulierungsstange eingerastet) = geschlossen ► Anzündwürfel entzünden. Primärluftregler (5) (Primärluft-Rosette in der Aschetür): Nach links drehen = öffnen Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 15: Brennstoff Nachlegen
Ascherost (14) in das Glutnest legen. Lange doppelwandige Edelstahlschornstein erzeugen einen hohen Förderdruck, kurze gemauerte Schornsteine besitzen einen geringen Förderdruck. In der Übergangszeit, bei Außentemperaturen über 10°C, kann der Förderdruck stark schwanken, er ist dann eher niedrig. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 16: Heizen In Der Übergangszeit
Feuerraum (3) und eignet sich daher vorzüglich zum schnellen Ankochen. Die Randzonen der Herdplatte (1) sind für langsameres Kochen und für die Beibehaltung einer konstanten Kochtemperatur geeignet. Am besten verwenden Sie Töpfe mit starkem, ebenen Boden und passendem Deckel. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 17: Reinigung, Wartung Und Pflege
Rauchgaswege ist der Festbrennstoffherd wieder in den Ausgangszustand zu bringen. Beachten Sie hierbei bitte, dass die einzelnen Teile wieder ordnungsgemäß positioniert werden und Herdplatte (1) sowie Herdplattendeckel (9) flach auf den Dichtschnüren aufliegen. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 18: Herdplattenrahmen
Putzmittel, denn diese zerstören die Oberfläche! An Schamottesteinen können im Heizbetrieb oberflächliche Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch erfol- gen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 19: Störungen Beheben
Ofenkorpus frei zu liegen droht, muss entspre- chende Platte getauscht werden. ► Eine anfängliche Versandung ist unbedenklich. Feuerraumauskleidung Reibung durch Holz Normaler Verschleiß. versandet. oder Abgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. entspre chende Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... - Seite 20 Einbau einer Drosselklappe. ► Siehe auch Kapitel 9 ► Scheiben reinigen bzw. austauschen; Feuerraumscheibe wer- Zu hoher Förderdruck den trübe. (Kaminzug) im Schorn- „Reinigung, Wartung Fragen Sie Ihren Schornsteinfeger, eventuell stein. und Pflege“ Einbau einer Drosselklappe. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0...
-
Seite 21: Fehlerbeschreibung
Verkleidungselementen kommen. Auch eine leichte Verformung der Herdplatte (1) ist möglich. Kratzer durch den normalen Kochbetrieb (Abrieb zwischen Kochtopf und Herdplatte) sind nicht zu vermeiden. Diese Verfärbungen bzw. Verformungen sind materialbedingt, deshalb nicht zu vermeiden und daher kein Reklamationsgrund! Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 22: Kundendienst
11. Kundendienst 11. Kundendienst JUSTUS GmbH Sehr geehrter Kunde, Oranier Straße 1 · 35708 Haiger / Sechshelden JUSTUS-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Telefon: +49 (0) 27 71 / 2630-200 Technik, Funktionalität und ansprechendes Design. Kundenservice / Ersatzteile Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal email Kundenservice: kundendienst@justus.de... -
Seite 23: Justus-Werksgarantie
Bedingungen der jeweiligen Länder- zug) sowie unsachgemäß ausgeführte Instandhaltungs- gesellschaft. arbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen. 1. Die JUSTUS-Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch - Verwendung ungeeigneter Brennstoffe bei mit Kohle Rechnung oder Lieferschein nachzuweisen ist. und Holz gefeuerten Geräten; ungeeigneter Gasbeschaf- fenheit und Gasdruckschwankungen bei Gasgeräten;... -
Seite 24: Zulassungen
Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 12815 Art. 15a B- VG Österreich Bauart 2 Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
