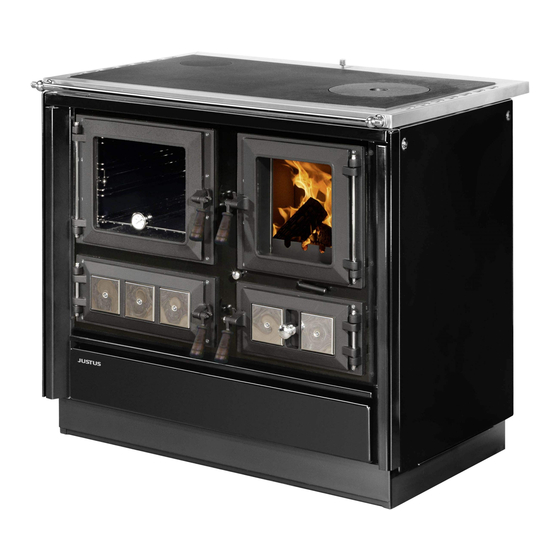

- Seite 1 Bedienungs- und Montageanleitung für Festbrennstoffherd Ausführung Stahl Ausführung Speckstein JUSTUS Rustico-90 2.0 II 293 2003 000 · 2103...
-
Seite 2: Inhaltsverzeichnis
17. Energielabel und Produktdatenblatt 7. Installation und Inbetriebnahme Aufstellung und Sicherheitsabstände 18. Technische Dokumentation Festbrennstoffherd ausrichten / Herdhöhe anpassen 19. Geräte-Kenndaten Erstinbetriebnahme Transportsicherung Feuerraumauskleidung lösen 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen in der Übergangszeit Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 3: Symbolerklärung
Halteschrauben lösen Bauschutt Keramikverkleidungen Keramik Halteschrauben lösen Bauschutt Gerätekorpus Stahlblech Metallschrott Gerätetür(en) Gusseisen Befestigungsschrauben lösen Metallschrott Stahlblech Befestigungsschrauben lösen Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Elektro oder Befestigungsschrauben lösen Elektro-Altgeräte-Rücknahmesystem Elektronikkomponenten Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 4: Produktübersicht Und Bedienelemente
13. Anschlussmöglichkeit, Abgang oben 14. Temperaturanzeige Backraum 15. Reinigungstür / Reinigungsfach 16. Schublade 17. Verstellbare Sockelblende vorn (montiert) 18. Seitliche verstellbare Sockelblenden (nicht montiert, beiliegendes Zubehör) 19. Rauchrohr- stutzen (nicht montiert, beiliegen- Zubehör) Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... - Seite 5 34. Seitenverkleidung Speckstein (2 x 3 Steine) 35. Optionale Speckstein-Platte für seitlichen Anschluss (siehe Seite 8 „Nicht mitgeliefertes Zubehör) 36. Aschentür mit Speckstein-Platten / Aschenraum 37. Reinigungstür mit Speckstein-Platten / Reinigungsfach (Ausführungen mit Stein-bzw. Keramikverkleidungen) (Ausführung Stahl o. Verkleidungen) Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II...
-
Seite 6: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 7: Entzündete Fette Und Öle Niemals Mit
Schutzhandschuh verwenden! ► Gerät regelmäßig reinigen. ► Kinder niemals mit dem in Betrieb befindlichen Gerät unbeauf- sichtigt lassen! ► Reinigung und Wartung durch zugelassenen Fachbetrieb. ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und Original-Zubehör. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 8: Angaben Zum Gerät
Justus Art. Nr.: 9215 48 Anschluss rechts 4.3 Original Ersatzteile Verwenden Sie ausschließlich Original-Ersatzteile. Ersatzteile anderer Hersteller sind durch JUSTUS nicht geprüft und daher nicht freigegeben. Nicht freigegebene Ersatzeile verändern möglicherweise die kons- truktiv vorgegebenen Eigenschaften des Gerätes und führen somit zur Beeinträchtigung der Sicherheit und zum Verlust der Zulassung. -
Seite 9: Produktbeschreibung
Verwenden Sie daher ausschließlich Original-Ersatzteile! Die Feuerraumauskleidung (8) unterliegt nicht der Werksgaran- tie. Ein Betrieb des Gerätes ohne montierte Heizgasumlenkungen ist nicht zulässig, weil das Gerät überhitzen kann und die Emissio- nen stark ansteigen. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 10: Technische Daten
Abgang hinten (Außenkante bis Mitte Stutzen) 107 / 114,5 Stahl / Stein: Abgang seitlich (Höhe bis Unterkante Stutzen) 685* Abgang seitlich (Hinterkante bis Mitte Stutzen) Ø Rauchrohranschluss *Maße sind abhängig von eingestellter Herdhöhe (860-900 mm) Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 11: Maßzeichnungen
Bitte beachten Sie: Dargestellt ist eine „rechte“ Ausführung des Festbrenn- stoff-Herdes! Bei einer „linken“ Ausführung sind die Position des Backraumes, der Abgasanschlüsse sowie die Maße spiegelbildlich. 8.1 Anheizen Ausführung Speckstein: 159,5 8.1 Anh 114,5 Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 12: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 13: Schornsteinanlage Und Zuluftbedingungen
2 mm dickem Stahlblech verwendet werden. Der senkrechte Teil des Rauchrohres soll nicht länger als 1 m sein. Alle Verbindungen vom Festbrennstoffherd zum Schornstein müs- sen stabil, fest, dicht und spannungsfrei sein. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 14: Abgang Seitlich
Dazu die beiden Blechschrauben (A) lösen und die Seitenverkleidung entfernen. ► Verschlussdeckel (7) mit dazugehörigem Befestigungsele- ment entfernen. Dazu die Blechschraube (B) lösen. Befestigungselement Seitenverkleidung Verschlussdeckel (7) und Befestigungselement werden nicht mehr benötigt! Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 15: Abgang Hinten
► Beide verzinkte Schutzdeckel an der Rückwand entfernen. Lösen Sie dazu die drei Schrauben inkl. Muttern. ► Rohrstutzen (19) von innen in die Öffnung der Rückwand ein- setzen und mit Montagering (20) (Bajonettverschluss) befes- tigen. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 16: Installation Und Inbetriebnahme
Belag aus einem nichtbrennbaren Baustoff zu schützen. Es gelten dazu folgende Mindestmaße: C: 30 cm Bodenschutz seitlich der Füllöffnung D: 50 cm Bodenschutz vor der Füllöffnung Hängeschränke über dem Herd müssen wenigstens 90 cm Abstand zur Herdplatte haben. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 17: Erstinbetriebnahme
Das Gerät darf während des Einbrennvorgangs nur unter Aufsicht betrieben werden. Gemauerte Schornsteine, die längere Zeit nicht be- trieben wurden, müssen häufig zunächst „trocken geheizt“ werden. Erst nach einigen Abbränden stellt sich ein guter Förderdruck ein. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 18: Bedienung
Vollständig eingeschoben (in vordere Nut der Regulierungsstange eingerastet) = geöffnet Vollständig herausgezogen (in hintere Nut der Regulierungsstange eingerastet) = geschlossen Primärluftregler (5) (Primärluft-Rosette in der Aschentür (2)): Nach links drehen = öffnen ► Anzündwürfel entzünden. Mittenposition = geschlossen Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 19: Brennstoff Nachlegen
Rüttelrost (27) in das Glutnest legen. Lange doppelwandige Edelstahlschornsteine erzeugen einen hohen, kurze gemauerte Schornsteine einen geringen Förderdruck. In der Übergangszeit, bei Außentemperaturen über 10°C, kann der Förderdruck stark schwanken. Er ist dann eher niedrig. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 20: Heizen In Der Übergangszeit
Speisen kocht man am zweckmäßigsten auf dem runden Herdplat- tendeckel (21) an und lässt sie dann an einer andereren Stelle der Herdplatte (1) weiterkochen. Am besten verwenden Sie Töpfe mit starkem, ebenen Boden und passendem Deckel. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 21: Backen Und Braten
Backraumtür (9) niederschlägt! Dieses kann zur Korrosionsbildung an den Innenflächen führen! Aus diesem Grund müssen nach jedem Back- vorgang die Innenflächen des kompletten Backraumes (9) und der Backraumtür (9) mit einem Tuch trocken gewischt werden! Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 22: Reinigung, Wartung Und Pflege
Verbrennungsrückständen zu reinigen. Ausgangszustand zu bringen. Beachten Sie hierbei bitte, dass die einzelnen Teile wieder ordnungs- gemäß positioniert werden: Herdplatte (1), Verschlussdeckel (13) und Herdplattendeckel (21) müssen flach und ohne Spaltbildung auf den Dichtschnüren aufliegen! Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 23: Edelstahl-Herdplattenrahmen
Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende ► Nach Reinigung mit einem feuchtem Tuch Sichtscheibe mit Metallkorpus freiliegt, muss ein Austausch erfolgen. trockenem Tuch trockenreiben. Die Feuerraumauskleidung (8) unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... -
Seite 24: Störungen Beheben
Wände und Einrichtungsgegenständen führen. Feuerraum- Reibung durch Holz oder Normaler Verschleiß. Eine anfängliche Versandung ist unbe- auskleidung Abgasmassenstrom. denklich. Erst wenn Ofenkorpus frei zu versandet. liegen droht, muss die betroffene Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... - Seite 25 Schornsteinfeger. Herdrahmens. ► Förderdruck messen lassen. ► Herdplatte ausrichten bzw. austau- Sehr starker Verzug Zu hoher Förderdruck der Herdplatte. (Kaminzug) im Schornstein. schen lassen; Fragen Sie Ihren Schornsteinfeger, eventuell Einbau einer Drossel- klappe. Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II...
- Seite 26 Verformung der Herdplatte möglich. Kratzer durch den normalen Kochbetrieb (Abrieb zwischen Kochtopf und Herdplatte) sind nicht zu vermeiden. Diese Verfärbungen bzw. Verformungen sind materialbedingt, deshalb nicht zu vermei- den und daher kein Reklamationsgrund! Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II...
-
Seite 27: Kundendienst
Sehr geehrte Kundin, sehr geehrter Kunde, Kundenservice / Ersatzteile: E-Mail: kundendienst@justus.de JUSTUS-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Österreich: Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren ORANIER Heiz- und Kochtechnik GmbH zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein. -
Seite 28: Justus-Werksgarantie
12. JUSTUS Werksgarantie JUSTUS-Werksgarantie 1. Die Justus GmbH garantiert dem Garantienehmer die einwand- 4. Die Behebung der von der Justus GmbH als garantiepflichtig freie Funktion und Qualität ihrer Geräte durch kostenlose Behe- anerkannten Mängel erfolgt in der Weise, dass die Justus GmbH bung der Mängel, die innerhalb der Garantiezeit nachweislich auf... -
Seite 29: Zulassungen
Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 12815 Art. 15a B- VG Österreich Bauart 2 Bedienungs- und Montageanleitung JUSTUS Rustico-90 2.0 II... - Seite 32 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 E-Mail kundendienst@justus.de www.justus.de Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.
-
Seite 33: Leistungserklärung
Sprachneutral 14. Leistungserklärung... -
Seite 36: Geräte-Kenndaten
Rouge bordeaux, à gauche Blanc, à droite Bordeauxrot, rechts Weiß, links 1896 22 A03 1896 88 A03 Red bordeaux, right White, left Rouge bordeaux, à droite Blanc, à gauche Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 2103 V06...
