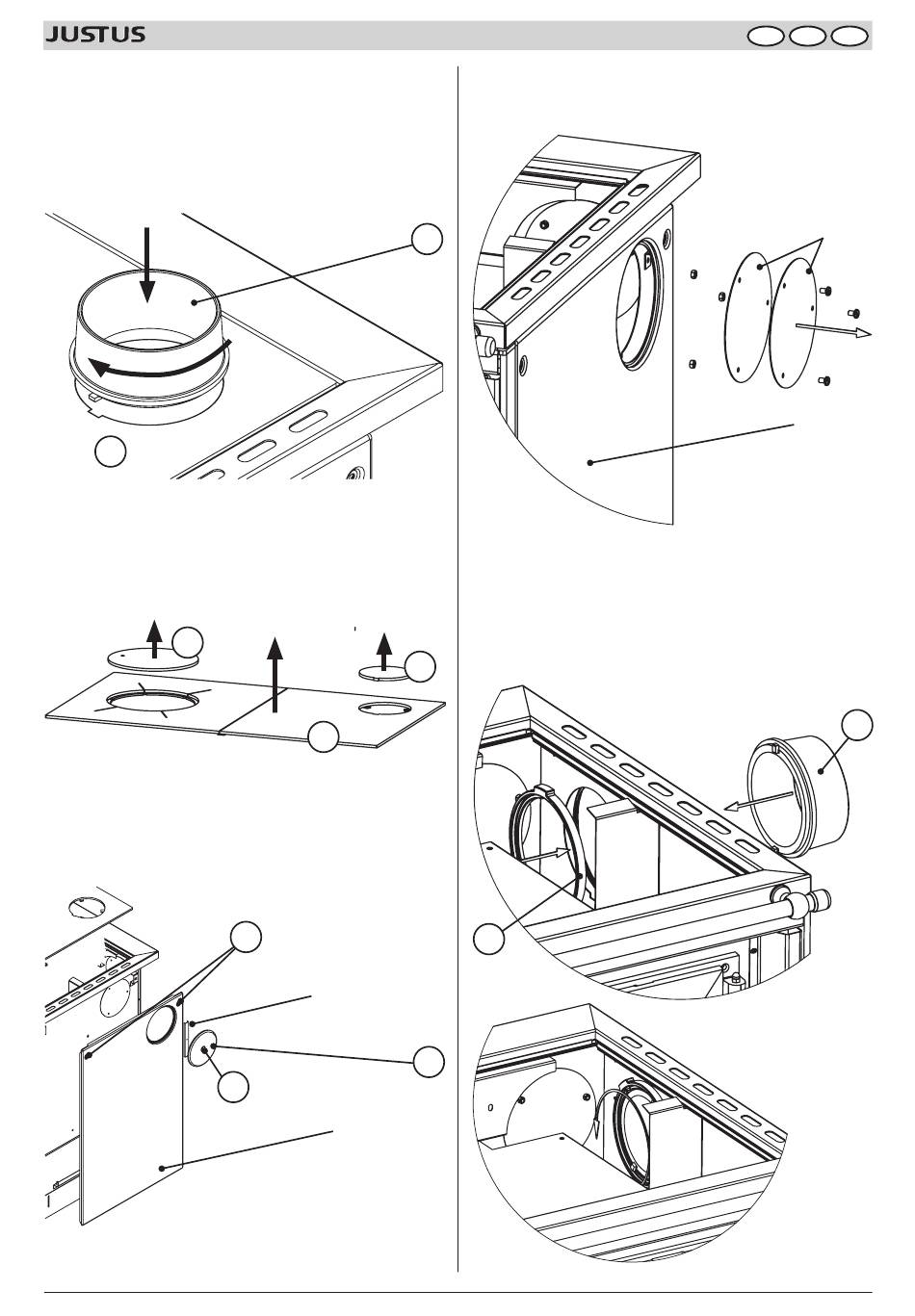

Montieren Sie nun den im Zubehör befindlichen Rohrstutzen (19)
in der Herdplatte (1):
► Rohrstutzen (19) mit den beiden Verschlusshaken an der
Unterseite in die Aussparungen der Öffnung in der Herdplatte
(1) einsetzen und Rohrstutzen (19) von Hand verdrehen
(Bajonettverschluss).
1
6.2.2 Abgang seitlich (Bei Ausf. Speckstein optional!)
► Verschlussdeckel (13) sowie Herdplattendeckel (21) entfer-
nen und anschließend Herdplatte (1) nach oben abnehmen.
Herdplattendeckel (21) mit im Zubehör befindlicher „Kalten
Hand" (32) herausheben.
21
► Seitenverkleidung zusammen mit Verschlussdeckel (7) de-
montieren. Dazu die beiden Blechschrauben (A) lösen und die
Seitenverkleidung entfernen.
► Verschlussdeckel (7) mit dazugehörigem Befestigungsele-
ment entfernen. Dazu die Blechschraube (B) lösen.
Verschlussdeckel (7) und Befestigungselement werden nicht
mehr benötigt!
Bedienungs- und Montageanleitung
6. Schornsteinanlage und Zuluftbedingungen
1
A
Befestigungselement
B
Seitenverkleidung
► Anschließend die beiden verzinkten Schutzdeckel an der
Seitenwand entfernen. Lösen Sie dazu die drei Schrauben inkl.
Muttern.
19
Die beiden Schutzdeckel und deren Verschraubung werden nicht
mehr benötigt!
Montieren Sie nun den im Zubehör befindlichen Rohrstutzen (19):
► Rohrstutzen (19) von außen in die Öffnung in der Seitenwand
einsetzen und mit Montagering (20) (Bajonettverschluss)
13
befestigen.
20
7
14
D AT CH
Schutzdeckel
Seitenwand
19
