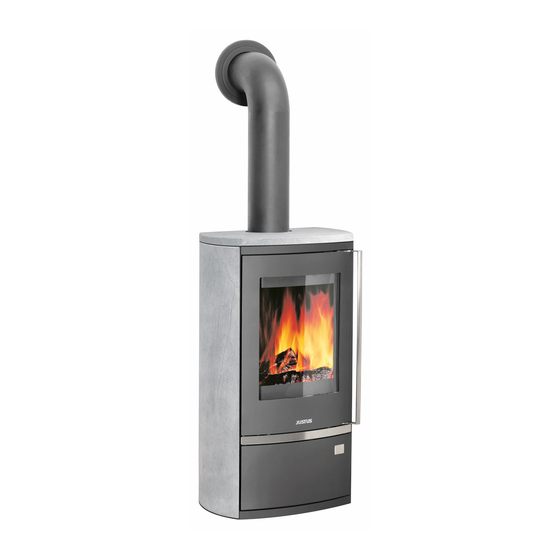

- Seite 1 Bedienungs- und Montageanleitung für Dauerbrandofen Manuel d´installation et d´utilisation pour poêle à fonctionnement continu JUSTUS Reno R II 292 0132 0000 · 2033...
-
Seite 2: Inhaltsverzeichnis
19. Geräte-Kenndaten Rauchrohranschluss Externe Verbrennungsluftversorgung Abstützblech Steinstopfen 7. Installation und Inbetriebnahme Aufstellung und Sicherheitsabstände Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlenbriketts Heizen in der Übergangszeit Gerät außer Betrieb nehmen Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 3: Symbolerklärung
Halteschrauben lösen Bauschutt Keramikverkleidungen Keramik Halteschrauben lösen Bauschutt Gerätekorpus Stahlblech Metallschrott Gerätetür(en) Gusseisen Befestigungsschrauben lösen Metallschrott Stahlblech Befestigungsschrauben lösen Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Elektro oder Befestigungsschrauben lösen Elektro-Altgeräte-Rücknahmesystem Elektronikkomponenten Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 4: Produktübersicht Und Bedienelemente
2 Seitenverkleidung 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben - offen) 5 Automatikregler (11 Uhr-Stellung für Holzbetrieb) Der Automatikregler (5) öffnet im Uhrzeigersinn (Drehen nach rechts). 6 Aschenkasten 7 Holzlagerfach 8 Feuerraumauskleidung 9 Tür Holzlagerfach Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Bringen Sie sich nicht selbst in Lebensgefahr. Wenn ohne Gefähr- dung der eigenen Person möglich: ► Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf. ► Nehmen Sie das Gerät umgehend außer Betrieb. Bedienungs- und Montageanleitung JUSTUS Reno R II... - Seite 6 Dies gilt auch für den zeitgleichen Betrieb des regelmäßig mit handelsüblichen Sprühöl (z.B. WD 40, MoS2-Öl, Gerätes mit weiteren Wärmeerzeugern. Silikonöl) benetzen ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und Schäden durch Bedienfehler Original-Zubehör. Fehlerhafte Bedienung kann zu Personen- und/oder Sachschäden führen! Der Heizbetrieb ist nur mit geschlossener Feuerraumtür...
-
Seite 7: Angaben Zum Gerät
4.3 Original Ersatzteile Durch Verwendung von Feuerraumausklei- Verwenden Sie ausschließlich Original-Ersatzteile. dungen mit falschen Wärmeeigenschaften Ersatzteile anderer Hersteller sind durch JUSTUS nicht geprüft und kann es zu Überhitzung umgebender Wände daher nicht freigegeben. und Einrichtungsgegenständen kommen! Nicht freigegebene Ersatzeile verändern möglicherweise die kons- truktiv vorgegebenen Eigenschaften des Gerätes und führen somit... -
Seite 8: Technische Daten
Zugelassene Brennstoffe: - Scheitholz - Braunkohlen- briketts Abgang oben (Boden - Oberkante Stutzen): 1036 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Fußboden - Unterkante Stutzen): Länge Rauchrohr min. 100 mm 4.7 Maßzeichnungen Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 10: Schornsteinanlage Und Zuluftbedingungen
Dies gilt auch dann, wenn die Zuluft über einen se- paraten Schacht von oben zugeführt wird. ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 11: Externe Verbrennungsluftversorgung
Bei Geräten mit Steinverkleidung findet sich im Lieferumfang ein mit Absperrklappe Steinstopfen sowie ein Abstützblech für diesen Steinstopfen. JUSTUS Art. Nr. 9213 01 Bei Anschluss des Rauchrohres nach hinten muss die Rauchrohr- öffnung in der Deckplatte (1) für den Anschluss des Rauchrohres... -
Seite 12: Installation Und Inbetriebnahme
Gemauerte Schornsteine, die längere Zeit nicht be- trieben wurden, müssen häufig zunächst „trocken 30 cm Bodenschutz seitlich der Füllöffnung geheizt“ werden. Erst nach einigen Abbränden stellt 50 cm Bodenschutz vor der Füllöffnung sich ein guter Förderdruck ein. Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 13: Bedienung
Ofens behutsam bestückt und mit relativ kleiner Flamme geheizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen können. Sie vermeiden damit Risse in der Feuerraumausklei- dung (8) und Ausdehnungsgeräusche (Ticken, Knacken). Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 14: Brennstoff Nachlegen
Einstellung der Luftschieber. So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). Legen Sie bei niedrigem Wärmebedarf entsprechend weniger Brennstoff auf und achten Sie auf eine leb- hafte Flammenbildung. Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 15: Heizen Mit Braunkohlenbriketts
8.6 Gerät außer Betrieb nehmen Nach Beendigung des Notfalls: Gerät regulär außer Betrieb nehmen ► Gerät, Rauchrohre und Schornstein von einem zugelas- ► Glut vollständig erlöschen lassen. senen Fachbetrieb auf Beschädigungen prüfen lassen. Bedienungs- und Montageanleitung JUSTUS Reno R II... -
Seite 16: Reinigung, Wartung Und Pflege
Behandeln Sie bei dieser Gelegenheit alle übrigen beweglich- en Teile des Feuerraumtür-Verschlusses ebenfalls mit Sprüh- öl oder Kupferpaste. ► Über der Vermiculite-Heizgasumlenkung befindet sich eine zweite Heizgasumlenkung aus Blech. Diese leicht anheben und nach hinten schieben. Bedienungs- und Montageanleitung JUSTUS Reno R II... - Seite 17 Auskleidungsteilen auf die Position der Tertiärluftlöcher. An Vermiculiteplatten können im Heizbetrieb ober- flächliche Risse entstehen. Diese Risse sind unbe- denklich. Erst wenn der darunterliegende Metall- korpus freiliegt, muss ein Austausch erfolgen. Die Feuerraumauskleidung (8) unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung JUSTUS Reno R II...
-
Seite 18: Störungen Beheben
Wände und Einrichtungsgegenständen führen. Feuerraum- Reibung durch Holz oder Normaler Verschleiß. Eine anfängliche Versandung ist unbe- auskleidung Abgasmassenstrom. denklich. Erst wenn Ofenkorpus frei zu versandet. liegen droht, muss die betroffene Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Reno R II... - Seite 19 Strahlungsschutzbleche verklemmen oder nachbiegen. Ofen riecht im Geräte- bzw. Rauchrohr- ► Das Gerät mit erhöhter ► Geräte- bzw. Rauchrohr-Lackierung Betrieb „nach Lackierung noch nicht einge- Brennstoffmeng betreiben. einbrennen Chemie“. brannt. (➔ 7.2 Erstinbetriebnahme). Bedienungs- und Montageanleitung JUSTUS Reno R II...
-
Seite 20: Kundendienst
Kundenservice / Ersatzteile: Sehr geehrte Kundin, sehr geehrter Kunde, E-Mail: kundendienst@justus.de JUSTUS-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Österreich: Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren ORANIER Heiz- und Kochtechnik GmbH zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein. -
Seite 21: Justus-Werksgarantie
12. JUSTUS-Werksgarantie JUSTUS-Werksgarantie 1. Die Justus GmbH garantiert dem Garantienehmer die einwand- 4. Die Behebung der von der Justus GmbH als garantiepflichtig freie Funktion und Qualität ihrer Geräte durch kostenlose Behe- anerkannten Mängel erfolgt in der Weise, dass die Justus GmbH bung der Mängel, die innerhalb der Garantiezeit nachweislich auf... -
Seite 22: Zulassungen
Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 DIBt-Zulassung: Z-43.12-353 Bedienungs- und Montageanleitung JUSTUS Reno R II... - Seite 23 7. Installation et mise en service Installation Premier feu 8. Utilisation Phase d‘allumage Réalimentation de l’appareil Réglage de la puissance de chauffage Utilisation de briquettes de lignite Chauffage à la mi- saison Mise hors-service de l’appareil Manuel d’installation et d´utilisation JUSTUS Reno R II...
-
Seite 24: Explication Des Symboles Et Protection De L'environnement
Desserrer les vis de fixation Déchets métalliques Autres composants Métal Desserrer les vis de fixation Déchets métalliques métalliques Composants électriques Desserrer les vis de fixation Système de reprise des appareils électriques ou électroniques usagés Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 25: Information Produit Et Éléments De Commande
Pour ouvrir l‘arrivée d‘air primaire, le , il faut tourner le régulateur automatique (5) dans le sens des aiguilles d‘une montre (sur la droite). 6 Cendrier 7 Compartiment range-bûches 8 Habillage intérieur foyer 9 Porte du compartiment range-bûches Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 26: Utilisation Conforme À La Législation Et Consignes De Sécurité
Il vous fournira les conseils nécessaires pour une utilisati- on correcte et respectueuse de l‘environnement. ► Veillez à que l‘on vous remette en main propre tous les documents et tous les accessoires liés à cet appareil. Manuel d’installation et d´utilisation JUSTUS Reno R II... - Seite 27 ► Veuillez vous assurer que les enfants ne jouent pas avec ► Veuillez utiliser uniquement nos pièces de rechange l‘appareil et ne l‘utilisent pas sans surveillance. d‘origine JUSTUS ainsi que les accessoires originaux de ► Veuillez vous assurer que l‘appareil n‘est utilisé que par notre marque.
-
Seite 28: Description De L'appareil
Buse de raccordement pour arrivée air extérieur Veuillez donc utiliser exclusivement nos (JUSTUS Art. Nr. 9200 69) pièces de rechange d‘origine. Tuyaux, disponibles chez JUSTUS dans leur couleur d‘origine Les plaques de vermiculite ne contiennent pas d‘amiante et sont Tuyaux Au-Flex avec manchon mural pour raccordement non-toxiques. -
Seite 29: Caractéristiques Techniques
Raccordemen par le haut (sol - haut de buse) : 1036 Raccordement par le haut (bord arrière - axe buse) : Raccordement par l’arrière (sol - bas de buse) : Longueur tuyau 100 mm min. 4.7 Croquis / Dimensions Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 30: Combustibles
Il est interdit de brûler les substances suivantes : bois humides ou traités bois industriel, chutes de menuiserie débris de bois ou copeaux papier ou cartonnages (sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 31: Conduit Des Fumées Et Apport D'air Extérieur
► En cas de problèmes à l‘allumage, veuillez utiliser une Prévoyez un accès pour le ramonage et le nettoyage plus grande quantité de bois d‘allumage et laisser la du conduit de raccordement. porte du foyer (3) entr‘ouverte sous votre surveillance. Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 32: Prise D'air Extérieur
Buse de raccordement JUSTUS Art. Nr. 9200 69 ► En cas de connexion à l’air extérieur, veillez bien à ce que les conduits soient parfaitement étanches avec une entrée d’air face aux vents dominants. -
Seite 33: (Tampon)
► Mettez le couvercle obturateur (tampon) en place. ► Ajustez la hauteur du couvercle obturateur (tampon) en modifiant l’angle des côtés du support métalique. ► Reposez la plaque supérieure (1) à sa place. Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 34: Installation Et Mise En Service
être « séchés » en un premier temps. de remplissage Ce n‘est qu‘après plusieurs flambées intenses que 50 cm de protection du sol devant de l‘ouverture de vous obtiendrez un bon tirage. remplissage Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 35: Utilisation
À cet effet, il est nécessaire d’utiliser une quantité de bois vers le haut au contact des bûchettes. d’environ 1,49 kg, pour une durée de combustion de 45 minutes. Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 36: Réglage De La Puissance De Chauffage
échappement excessif de fumées lors de l’ouverture de la porte du foyer (3). Pour diminuer l’allure, il est préférable de réduire la quantité de combustible tout en veillant à conserver une flamme vive. Manuel d’installation et d´utilisation JUSTUS Reno R II... -
Seite 37: Utilisation De Briquettes De Lignite
► Réduisez la taille des bûches pour augmenter la tempéra- ture des fumées et stabiliser ainsi le tirage. Manuel d’installation et d´utilisation JUSTUS Reno R II... - Seite 38 Appelez les pompiers ! ► Après l’alerte ► Un professionnel qualifié devra s’assurer par la suite que l’appareil, l’ensemble des installations d’évacuation et le conduit sont bien restés intacts. Manuel d’installation et d´utilisation JUSTUS Faro 2.0 II / Faro Top 2.0 II...
-
Seite 39: Nettoyage, Maintenance Et Entretien
► Un deuxième déflecteur métallique est situé au-dessus du déflecteur en vermiculite. Veuillez le soulever légèrement et le pousser vers l‘arrière. Manuel d’installation et d´utilisation JUSTUS Reno R II... - Seite 40 à priori tant que le corps métallique n‘est pas par là mis à nu. S‘il le devient, il sera nécessaire de changer les plaques. L‘habillage du foyer (8) est exclu de la garantie. Manuel d’installation et d´utilisation JUSTUS Reno R II...
-
Seite 41: Remédier Aux Dysfonctionnements
► Changez le joint. Le joint de la porte n’est plus étanche. coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser. Manuel d’installation et d´utilisation JUSTUS Reno R II... - Seite 42 ATTENTION ! Utilisez uniquement les pièces de rechange d‘origine. Des pièces d‘autres marques peuvent modifier l‘émission de chaleur de l‘appareil et entrainer une surchauffe des murs et du mobilier à proximité de l‘appareil. Manuel d’installation et d´utilisation JUSTUS Reno R II...
-
Seite 43: Service Après-Vente
11. Service après-vente 11. Service après-vente Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle JUSTUS ! Les poêles JUSTUS vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant. -
Seite 44: Garantie Contractuelle Justus
211-4, 211-5 et 211-12 du code de la l’appareil. consommation. JUSTUS décline toute responsabilité en cas de dommages directs ou indirects causés par l‘utilisation de pièces de rechange qui ne sont pas d‘origine. La garantie ne s’applique que dans la mesure où les recommanda- tions et règles de fonctionnement de la notice de l’appareil sont... -
Seite 45: Conformités Aux Normes
Rendement et émissions: se référer au certificat « Marquage CE » contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Homologation DIBt : Z-43.12-353 Manuel d’installation et d´utilisation JUSTUS Reno R II... - Seite 48 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 E-Mail kundendienst@justus.de www.justus.de Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.
-
Seite 49: Leistungserklärung
Sprachneutral 14. Leistungserklärung / Déclaration de performances... -
Seite 52: Geräte-Kenndaten
4800 23 A05 Black steel / Soapstone Acier noir / Pierre ollaire Stahl schwarz / Sandstein 4800 42 A05 Black steel / Sandstone Acier noir / Grès sable Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 2033 V06...
